机加工定位用直角定心角板组件

定心角板是机械加工、钳工装配、设备调试场景中常用的定位类工装构件，主要用于工件装夹时的直角基准定位、垂直面找正、异形工件支撑固定，能够有效降低装夹找正的时间成本，提升加工与装配过程的位置精度，避免多次装夹带来的累积误差，在单件小批量修配、工装调试、精密零件检测环节都有广泛应用。

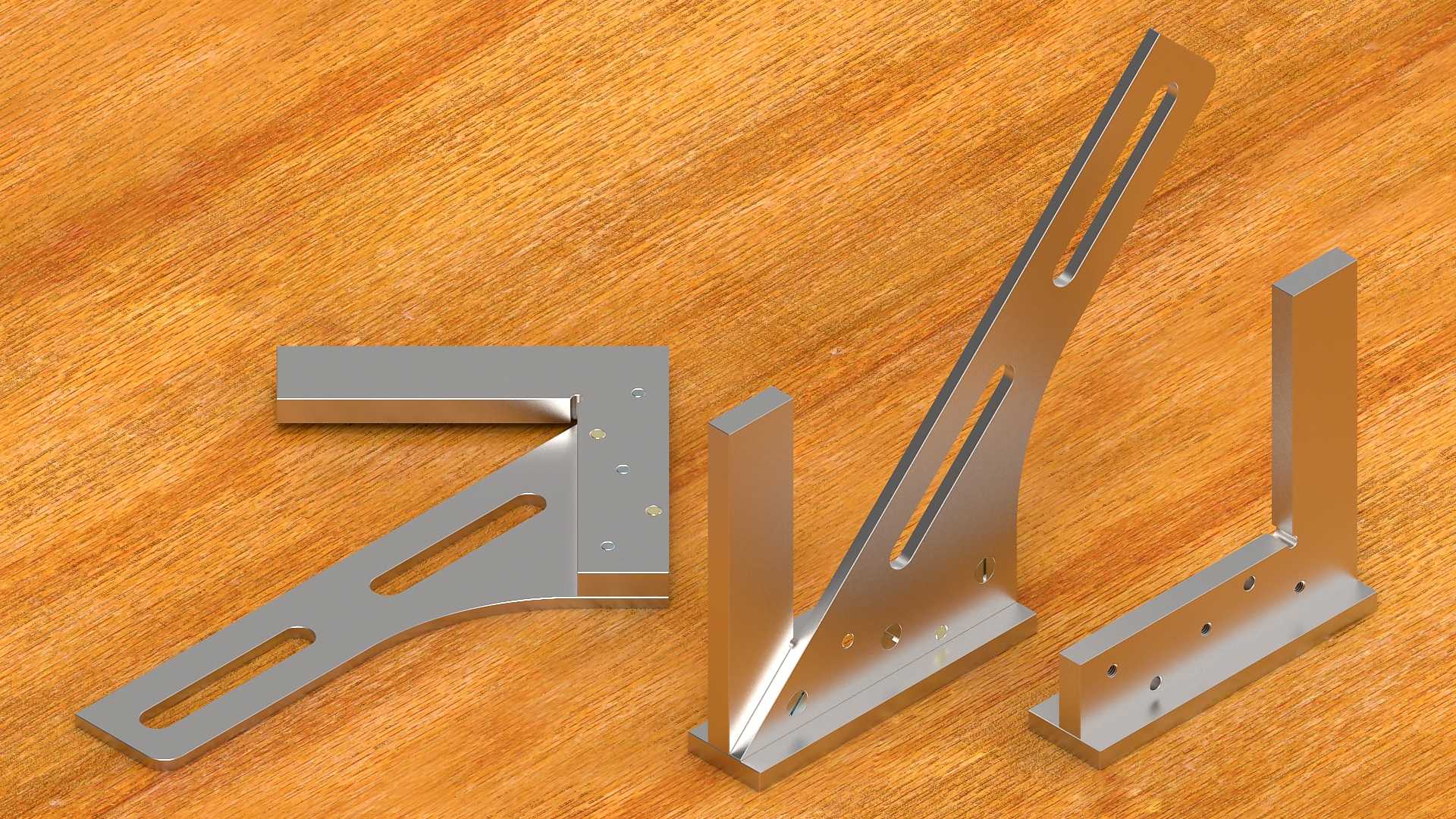

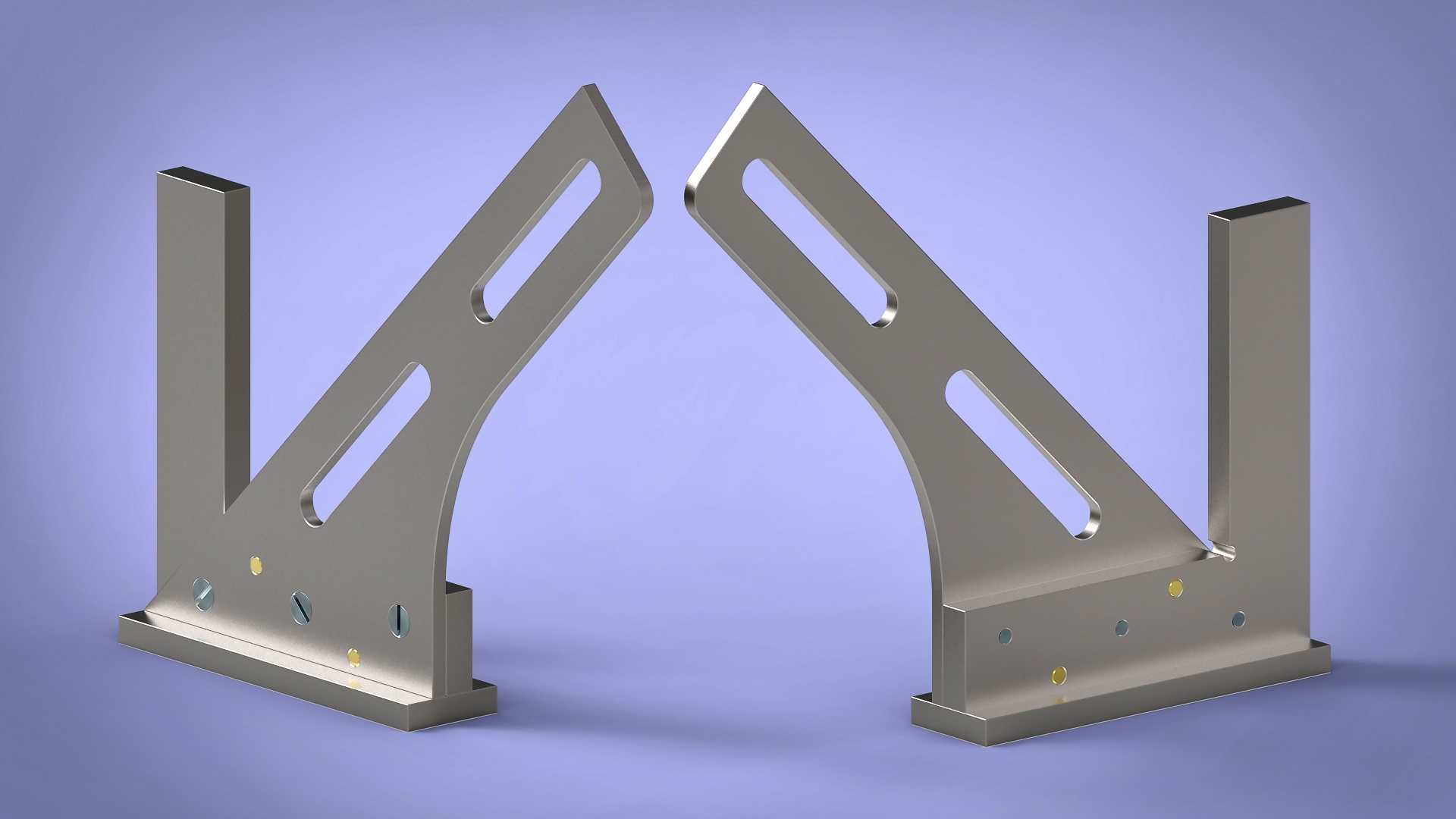

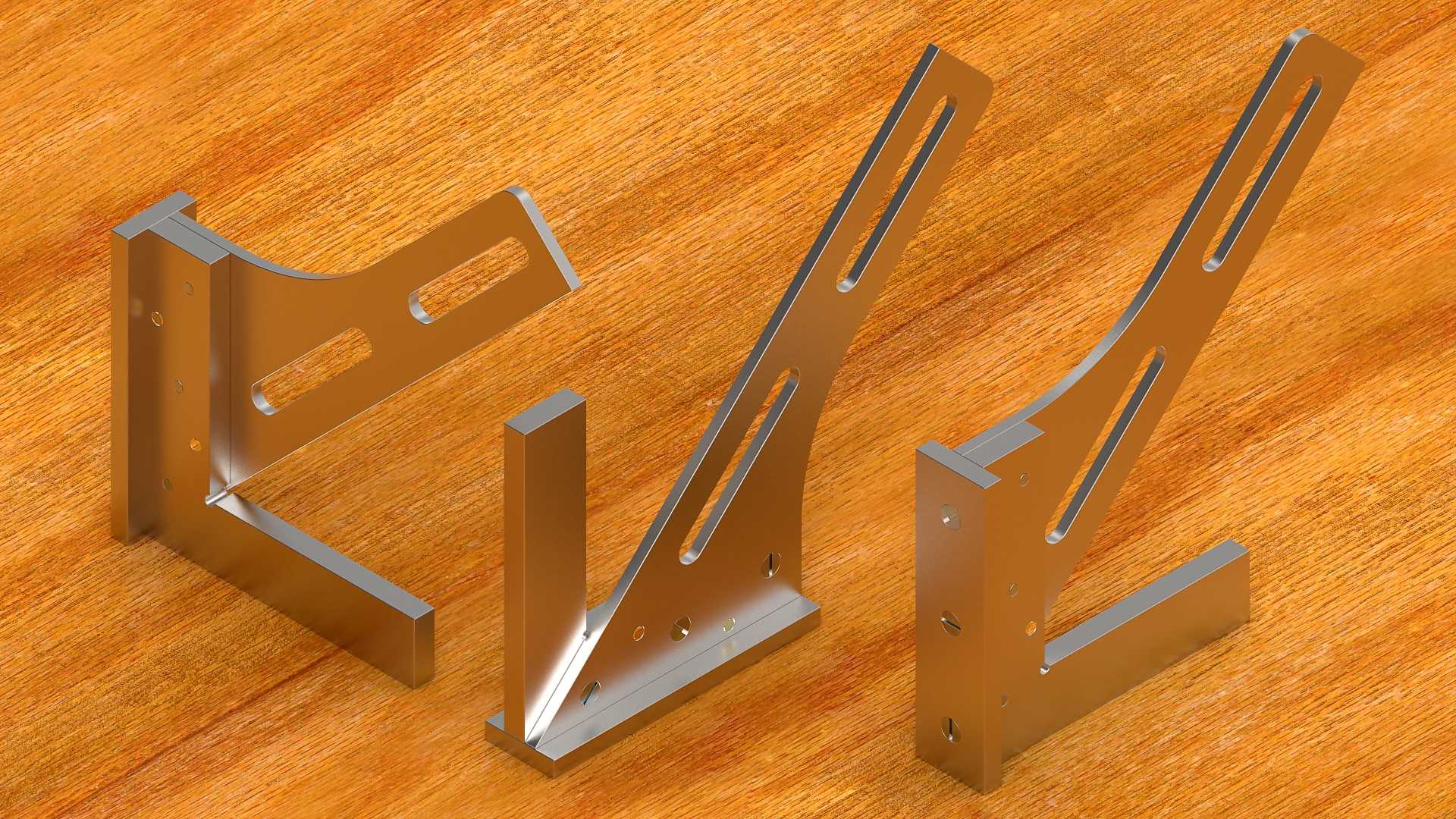

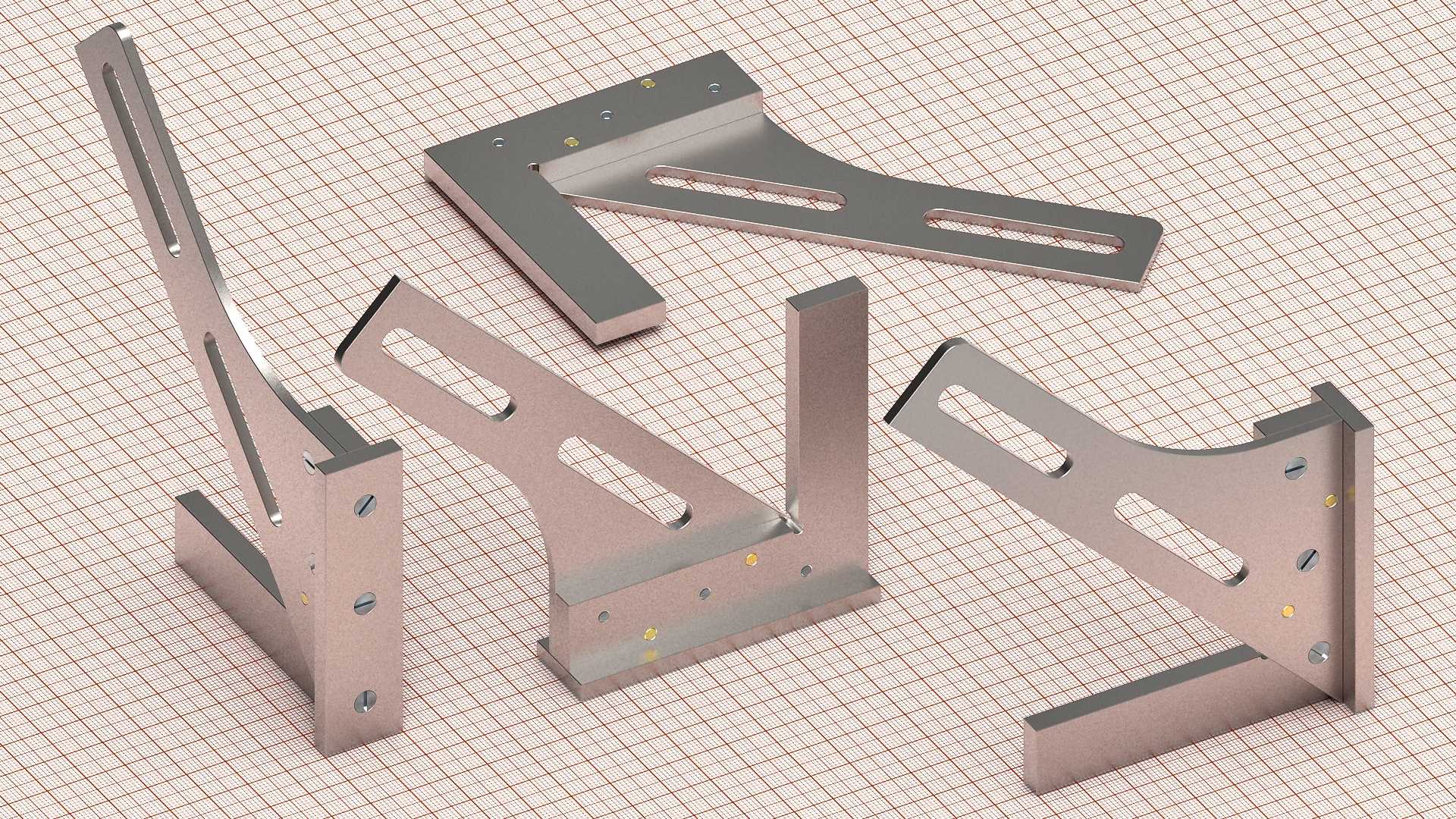

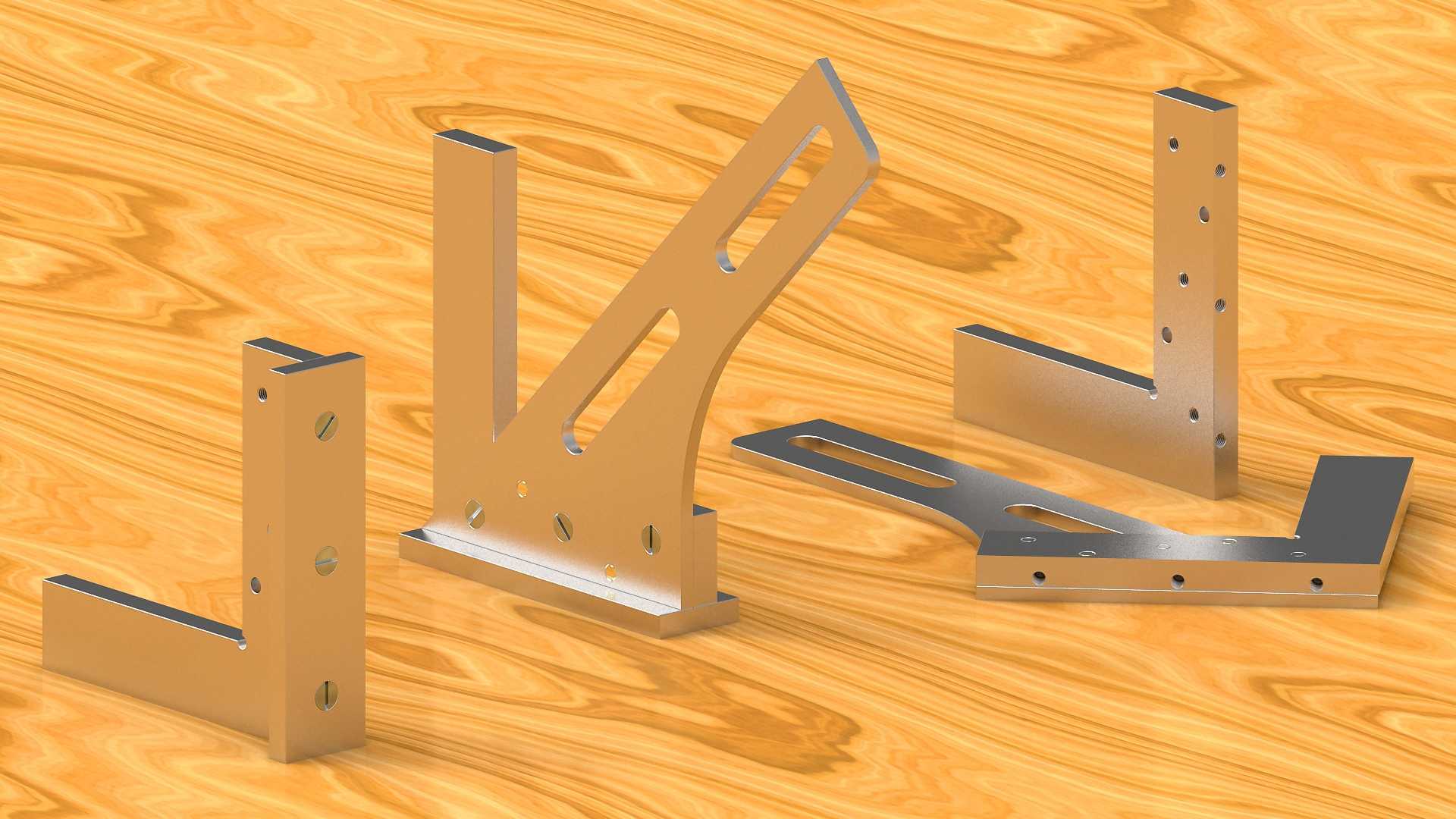

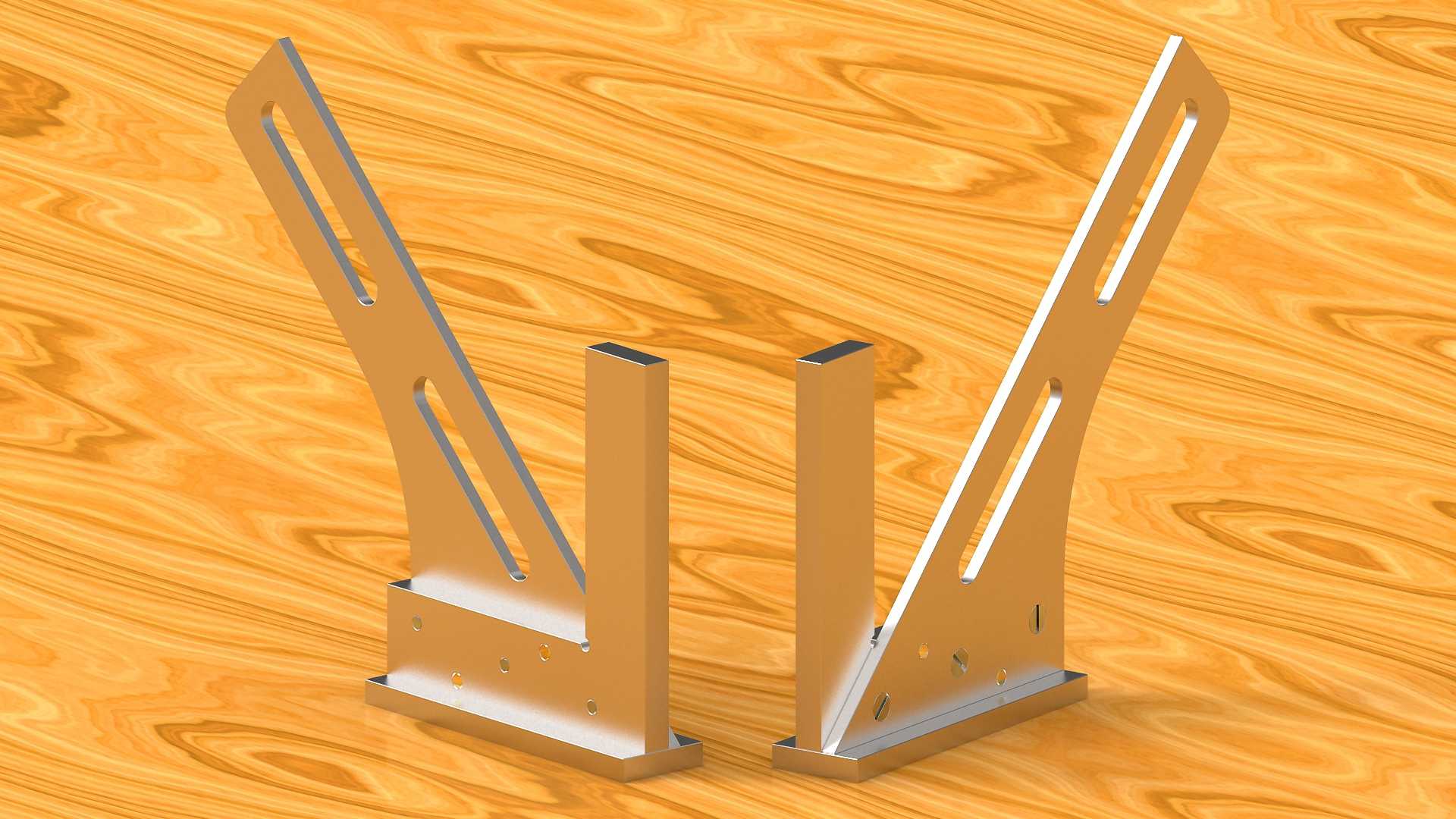

这套定心角板组件包含三款不同结构规格的直角支撑构件，分别适配不同的装夹需求：短款直角角板适用于小型零件的垂直面定位，底座与立板采用一体式加厚结构，避免装夹受力产生形变；带长槽的斜撑加强款角板适用于较高工件的支撑定位，斜向加强筋大幅提升立板的抗弯折能力，立板与底座上的通长腰型槽可灵活调整压紧螺栓的固定位置，适配不同安装孔距的工件与工作台；窄款立式直角角板适用于狭长工件的侧边定位，立板上的等距安装孔可配合压块实现多点位固定，满足不同高度工件的装夹需求。

在设计思路上，整套构件均采用直角基准面精磨处理的工艺逻辑，底座与立板的垂直公差控制在精密装夹允许的范围内，保证定位基准的可靠性；所有安装槽孔均设计为腰型长槽结构，摒弃固定孔位的局限性，可在一定范围内自由调整装夹位置，适配不同尺寸、不同安装孔位的工件装夹需求，无需额外制作过渡连接板即可完成固定。构件的边角均做了倒角去毛刺处理，避免装配调试过程中划伤操作人员，同时减少应力集中带来的构件形变风险。

从安装边界来看，三款角板的底座均为平整接触面，可直接贴合机床工作台、钳工平台、检测平台的T型槽或螺纹孔位安装，通过T型螺栓或压板即可完成自身固定，无需额外改造工作台面；立板的有效定位高度覆盖了常规小型精密零件的装夹高度范围，腰型槽的长度预留了足够的调整余量，可兼容同类型不同规格工件的装夹需求，在使用过程中可根据工件的形状、尺寸、加工受力方向灵活选择对应规格的角板组合使用，也可单独作为单一方向的定位基准使用，能够适配铣削、磨削、钻孔、攻丝、装配检测等多道工序的定位需求，有效提升工装的通用性，减少专用工装的制作成本与存放空间。
