Nema23步进电机L型直角安装固定支架

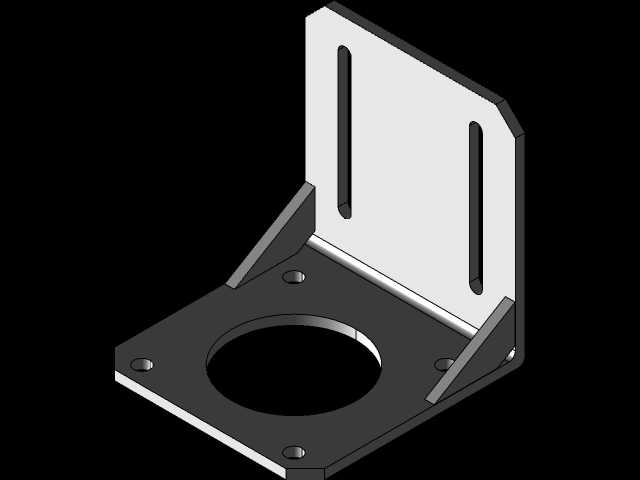

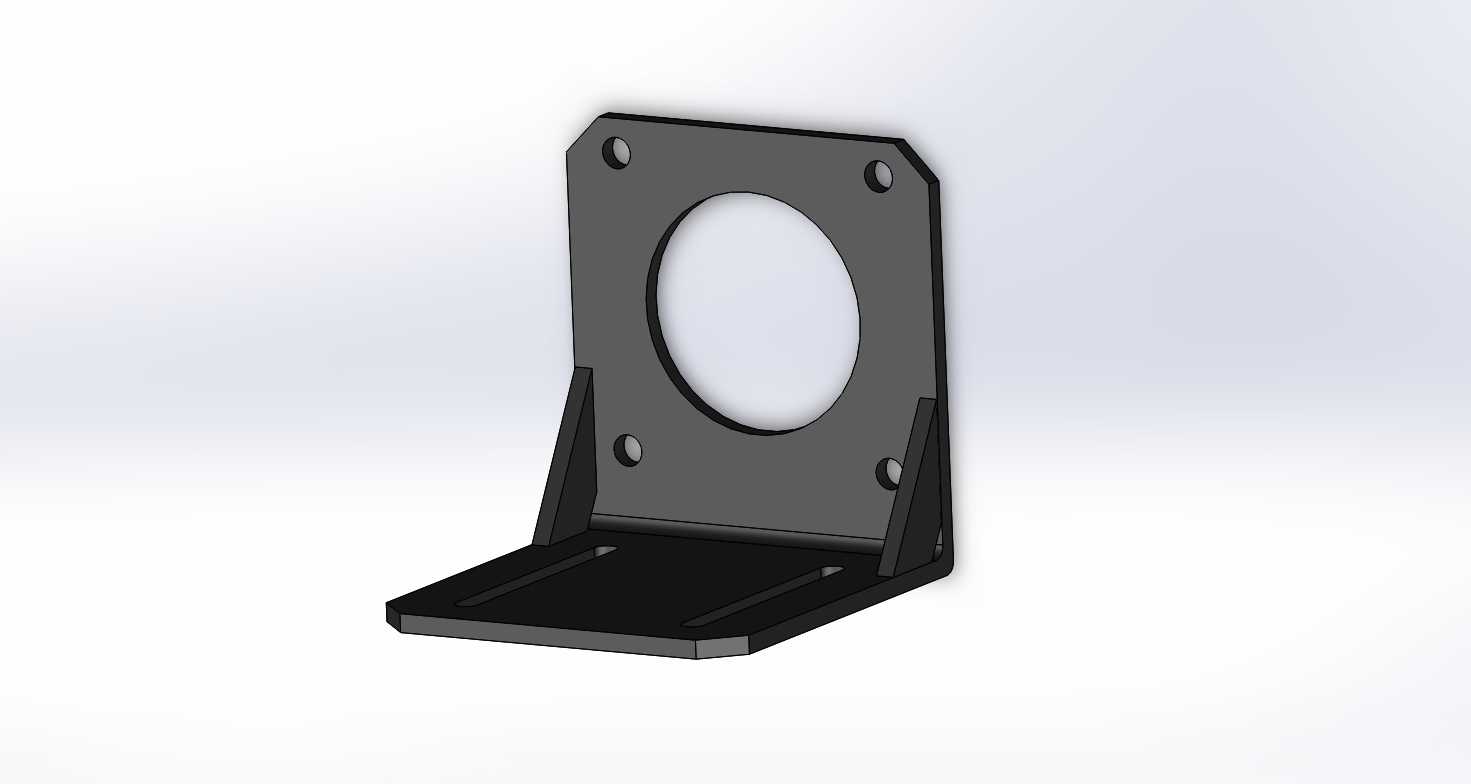

这款L型直角安装支架是专为Nema23规格步进电机配套设计的固定承载构件，广泛应用于数控设备传动搭建、3D打印运动轴装配、小型自动化输送线模组安装、桌面级雕刻机进给机构固定、非标自动化工位动力单元架设等场景，是步进电机与设备机架之间实现可靠连接的核心过渡配件，能够有效解决步进电机安装时的定位精度、承载稳定性与空间适配问题。在实际设备运行过程中，步进电机作为动力输出部件会持续产生小幅振动与扭矩反作用力，这款支架通过一体式弯折成型的刚性结构，将电机输出端的反作用力均匀传导至设备安装基面，避免电机运行时出现偏移、共振等问题，保障传动系统的同轴度与运行平稳性，延长电机与相连传动部件的使用寿命。从功能特性来看，支架立板开设的大尺寸中心圆孔，可完美避让Nema23步进电机的前端输出轴端与端盖凸台，立板四周分布的四个安装孔位完全匹配Nema23电机的标准安装孔距，无需额外打孔适配即可完成电机与支架的精准对位装配；底部水平安装板开设的两条长条形调节腰孔，既可以在安装时微调电机的前后位置，适配不同同步轮、联轴器的安装间隙，也能兼容不同孔距的设备型材机架安装需求，降低现场装配的适配难度。在设计思路上，这款支架采用直角L型的一体式结构，在立板与水平板的连接位置增设了三角形加强筋结构，在不额外增加整体材料厚度与重量的前提下，大幅提升了支架的抗弯折强度与抗扭性能，即使电机在高频启停、正反转切换的大扭矩输出工况下，支架也不会出现形变、开裂等问题；支架整体做了发黑防锈表面处理，能够适应车间多尘、轻度潮湿的常规工业使用环境，长期使用也不会出现锈蚀剥落的问题。从安装边界来看，立板安装面的尺寸完全贴合Nema23电机57mm见方的安装端面，不会与电机侧面的接线座、散热结构产生干涉；底部水平板的安装面宽度与伸出长度经过优化，既能够保证支架与机架连接的接触面积足够，提供充足的支撑稳定性，又不会占用过多的设备安装空间，适合在紧凑的设备内部空间中完成装配，适配铝型材机架、钢板安装台、非金属设备基板等多种安装基面的固定需求。
