带爬梯操作平台的立式储水金属罐体结构

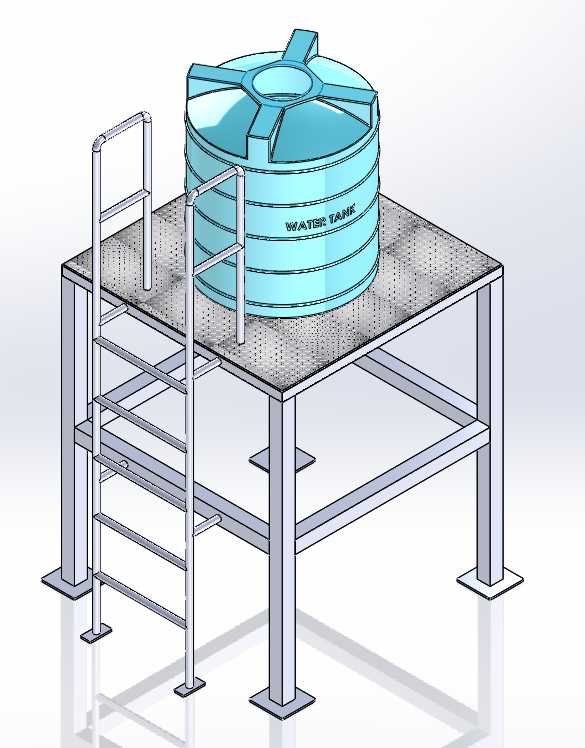

这套带配套支撑结构的立式储水装置，主要应用于厂区生产供水、建筑施工临时储水、小型场站消防备水、农林灌溉中转储水等场景，可作为独立储水单元布置在户外开阔场地，也可配套接入现有供水管网系统承担稳压储水功能，解决短时供水流量不足、应急备水存储的实际需求。装置核心的储水罐体采用立式圆筒造型，顶部设置多道径向加强筋结构，既提升罐体顶部的承压能力，避免满水状态下顶部变形，也预留了检修人孔的安装位置，方便后期进入罐体内部开展清洁、检修作业；罐体侧壁印有清晰的水位标识区间，可直观判断内部储水量，罐体底部与支撑平台采用多点定位连接，避免长期使用过程中罐体移位。配套的金属支撑平台采用方管焊接成型的框架结构，四根主支撑腿底部设置方形地脚板，可通过膨胀螺栓与硬化地面牢固固定，抵消满水状态下罐体带来的垂直载荷与侧向风载；平台台面采用防滑花纹钢板铺设，表面预留均匀的排水孔隙，避免台面积水锈蚀，台面四周设置防护边框，防止人员巡检、操作时踏空。平台侧边配套的直爬梯采用圆管弯折焊接成型，梯步间距符合人工攀爬的人机工程尺寸，爬梯两侧设置连续扶手，爬梯底部与地面预留少量间隙避免地面沉降挤压结构，爬梯与平台侧面采用多点焊接固定，保障攀爬时的结构稳定性。整套结构设计时优先考虑户外长期使用的可靠性，所有钢结构件的连接位置都做了加强焊接处理，支撑框架中部设置横向与斜向的连接拉杆，提升整体框架的抗扭能力，避免满载时框架出现形变；安装时需保证平台台面的水平度偏差控制在合理区间，防止罐体倾斜带来的载荷分布不均，整套结构的占地边界紧凑，可在狭小场地内完成布置，不需要额外做复杂的基础施工，适配多种不同的场地条件。
