工业立式开门式电气配电柜体结构设计

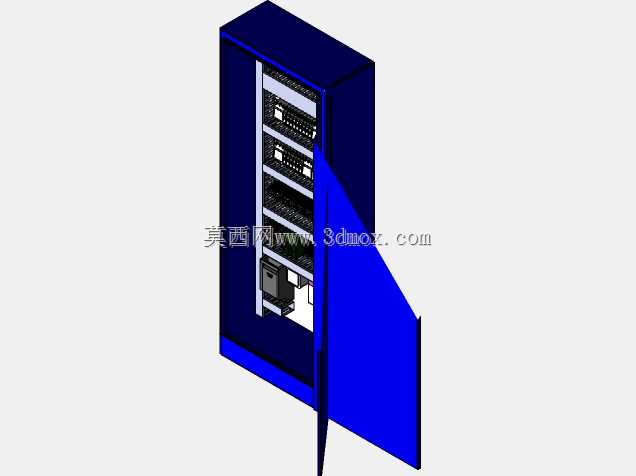

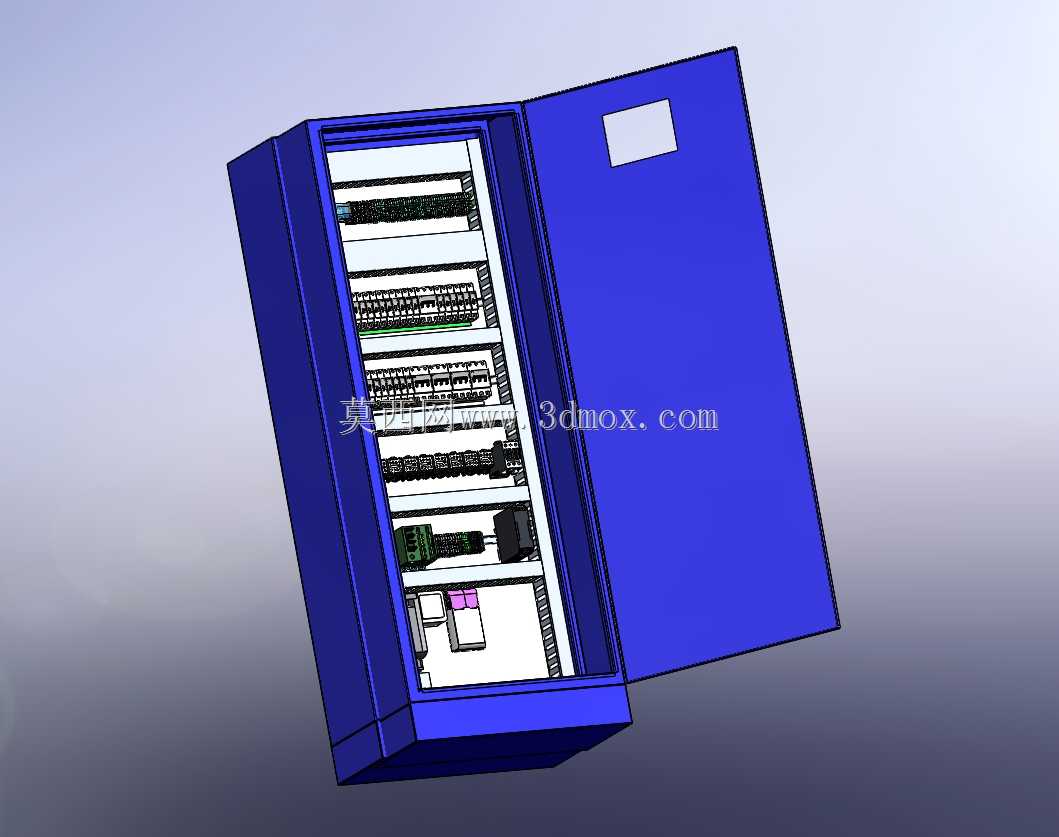

这款立式配电柜体主要面向工业厂房低压配电场景、车间生产线动力配电环节、中小型建筑楼宇配电间以及商用建筑的楼层配电节点使用，承担电能分配、线路过载保护、短路防护、各支路用电通断控制的核心作用，是供配电链路中末端配电的核心承载设备，能够为下游的生产设备、照明回路、辅助用电单元提供稳定的配电接驳与防护载体。从实际用途来看，该柜体将进线端的总电源进行分流，通过内部多层安装板上排布的断路器、接触器、继电器、接线端子排等电气元件，实现不同回路的独立控制与故障隔离，当某一支路出现过载、短路、漏电等异常情况时，对应回路的保护元件可快速动作切断供电，避免故障范围扩大，保障整体供配电系统的稳定性，同时封闭的柜体结构能够阻挡生产环境中的粉尘、飞溅碎屑、意外触碰对内部电气元件的干扰与损坏，提升配电环节的安全系数。在功能特性设计上，这款柜体采用单开门侧开结构，柜门设置有观察标识区，日常运维时可通过标识快速识别柜内回路信息，开门后可完全暴露内部多层安装空间，方便运维人员进行接线、检修、元件更换操作；内部采用分层式安装托架设计，可根据实际回路数量、元件尺寸灵活调整层架间距，适配不同规格的电气元件安装需求，柜体侧边预留有进出线开孔位置，可从柜体上下端完成电缆的引入与引出，适配不同场景的布线走向要求。设计思路上，整体采用规整的长方体立式结构，最大化利用垂直空间减少占地面积，柜体外壳采用弯折成型的钣金结构，保证结构强度的同时控制整体重量，内部安装层架采用标准化模数设计，兼容常规低压电气元件的安装尺寸，无需额外定制加工即可完成元件装配；柜门与柜体之间设置有可靠的接地连接点位，避免柜门带电引发安全隐患，柜体底部预留有固定安装孔位，可直接通过膨胀螺栓固定在地面或安装基座上，保证设备运行时的结构稳定性。外形尺寸方面，这款柜体采用窄体立式设计，宽度适配常规配电间的排布间距，深度满足元件安装与布线的弯折半径要求，高度适配成人站立操作的舒适区间，安装时需在柜体周边预留足够的开门操作空间与散热间隙，柜体后侧与墙面需留出布线与维护的操作距离，顶部与底部的进出线位置需匹配现场电缆桥架或穿线管的布设位置，保证安装后布线顺畅、运维操作便利，同时柜体的安装边界需避开强振动源、腐蚀气体排放点以及积水区域，保障设备长期稳定运行。
