福尔哈贝16毫米微型直流行星减速电机

　　这款直径16毫米的微型有刷直流电机，是精密小型驱动场景里非常典型的动力单元，整套数模完整还原了电机本体、前端输出轴、尾部出线以及机身分段装配的全部结构特征，做小型设备结构布局的时候可以直接拿来做干涉校验和安装空间预留。

　　从实际落地的场景来看，这类小直径电机在医疗设备里用得极多，比如便携式输液泵的推注机构、眼科手术器械的微调进给、实验室微量注射泵的直线驱动，都需要在极窄的腔体里塞进动力源；工业端则常见于小型光学调焦平台、半导体晶圆传输的微型摆臂、3C产品自动化装配线上的精密夹爪开合，还有人形机器人手指关节的轻量化驱动、航拍云台的小扭矩俯仰轴，但凡安装空间被严格限制、又要求输出扭矩平稳、低速不爬行的场合，16毫米这个规格几乎是选型表里的常客。它和普通玩具级小马达的核心区别在于，机身内部集成了高精度行星减速箱，电机主轴的高转速经过多级行星齿轮减速之后，输出轴可以拿到足够大的堵转扭矩，同时把空载转速降到机构实际需要的区间，不用再额外外挂减速结构，整套动力部件的径向尺寸就严格控制在16毫米，轴向长度也紧凑，对寸土寸金的微型设备腔体来说价值很高。

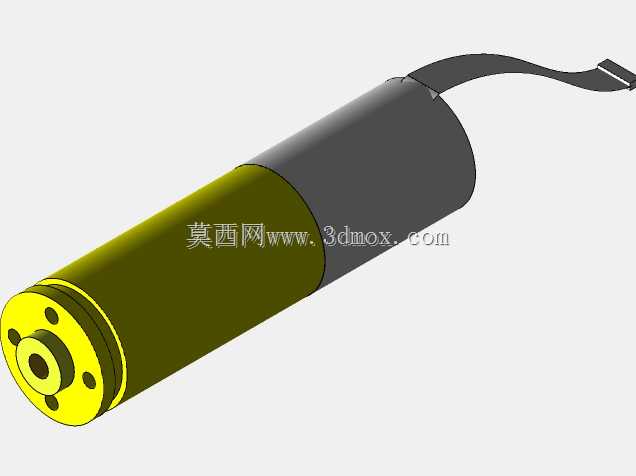

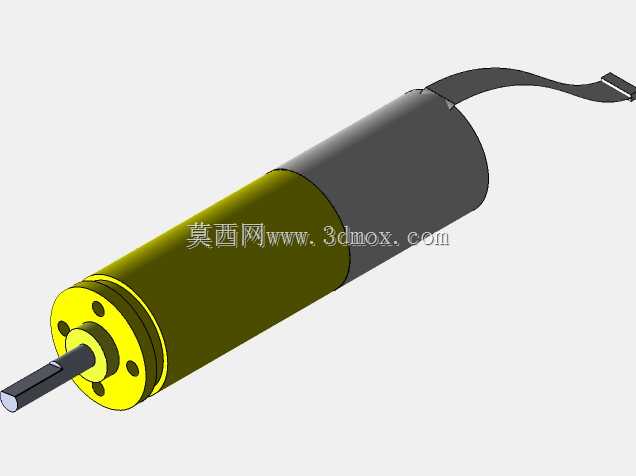

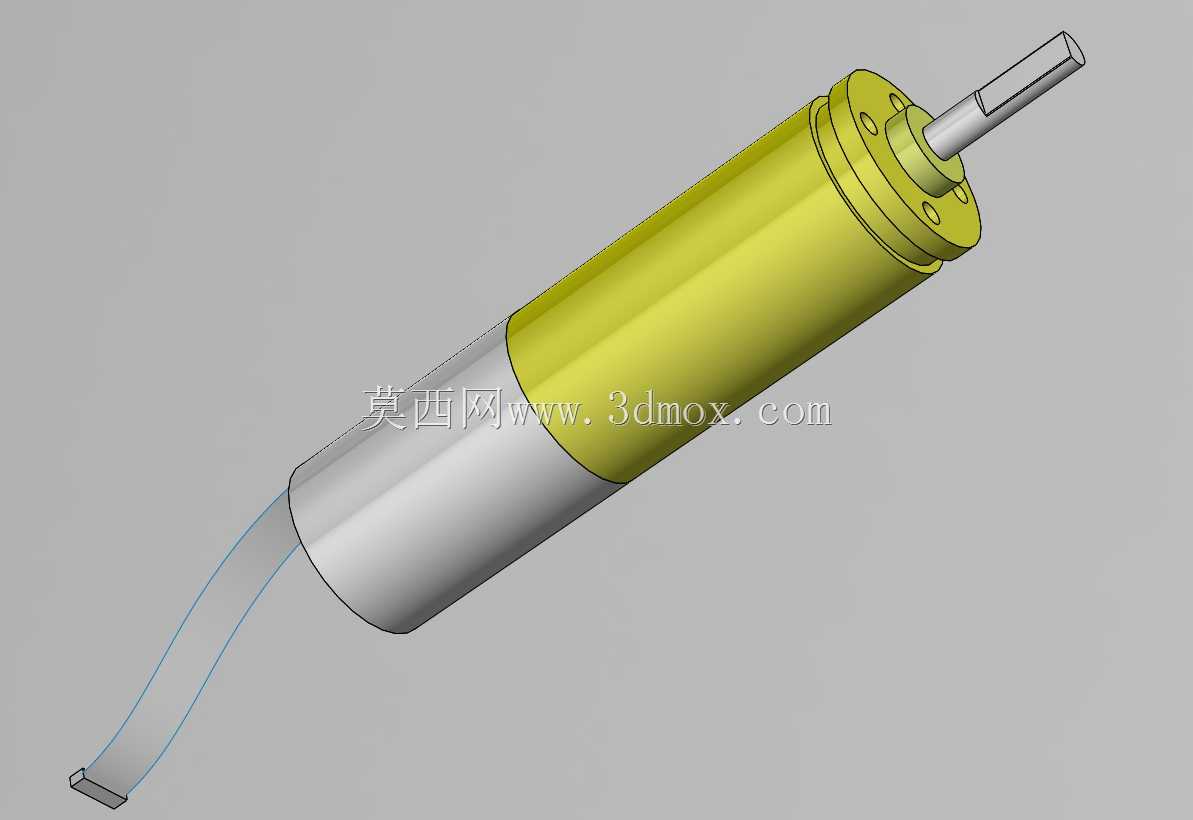

　　数模里能清晰看到机身分成两段不同的外观区段，靠前的黄色段对应减速箱壳体，靠后的银灰色段是直流电机的主磁钢筒体，这个分段不是随意做的外观区分，实际产品里减速箱端盖和电机筒体本身就是两个独立装配模块，前端法兰盘上预留了多个安装孔位，做设备安装的时候，可以直接通过前端法兰穿螺丝把电机锁死在安装立板上，也可以利用机身外圆做抱紧式夹持，两种固定方式在数模里都留足了结构参考。输出轴采用扁位切边的D型轴设计，不是普通光轴，装配联轴器、摇臂或者齿轮的时候，拧紧顶丝就能完全锁死周向位置，大负载启停的时候不会出现轴和传动件之间打滑丢步的问题，这个细节在精密进给机构里尤其重要，哪怕零点几度的传动滞后，累积几个循环之后就会造成定位偏差。尾部引出的两根柔性供电线从筒体后端中心穿出，布线的时候可以顺着设备内壁走线，不需要在电机尾部额外预留接线端子的插拔空间，进一步压缩轴向占用尺寸。

　　做结构设计的时候，这类微型电机的安装边界要特别注意几个点：首先径向方向，16毫米是机身的最大外径，如果采用抱紧安装，夹持孔的公差建议选H7，间隙太大会造成电机运行时同轴度偏移，带来额外振动，过盈太大则会挤压内部磁钢和减速齿轮腔，轻则转动阻力变大，重则直接卡死齿轮组。前端法兰的安装孔分布圆要和数模里的孔位完全对齐，锁螺丝的时候受力要均匀，避免单边压紧把法兰盘压歪，导致输出轴和从动件不同心。轴向尺寸上，除了筒体本身的长度，还要给输出轴伸出端预留传动件的安装空间，尾部出线位置要留出线缆弯折的圆角半径，不能把电线硬折在筒体端面上，长期往复摆动容易断线。

　　从性能特性的角度说，这类铁芯直流电机搭配行星减速结构之后，反向自锁能力随减速比增大而提升，很多垂直布置的微调机构断电之后，负载不会自行下坠，不用额外加抱闸，进一步简化了整机结构。运行时的噪音和振动都控制在很低的水平，用在医疗手持设备或者桌面级精密仪器上，不会因为动力源的抖动影响检测或者操作精度。建模的时候把电机各段的装配分界、轴伸长度、法兰孔位、出线方向都1:1还原，结构工程师在整机布局阶段就能精准排布周边的传感器、电路板和传动零件，不用等样机加工回来才发现电机和周边件干涉，大幅缩短小型精密设备的开发迭代周期。
