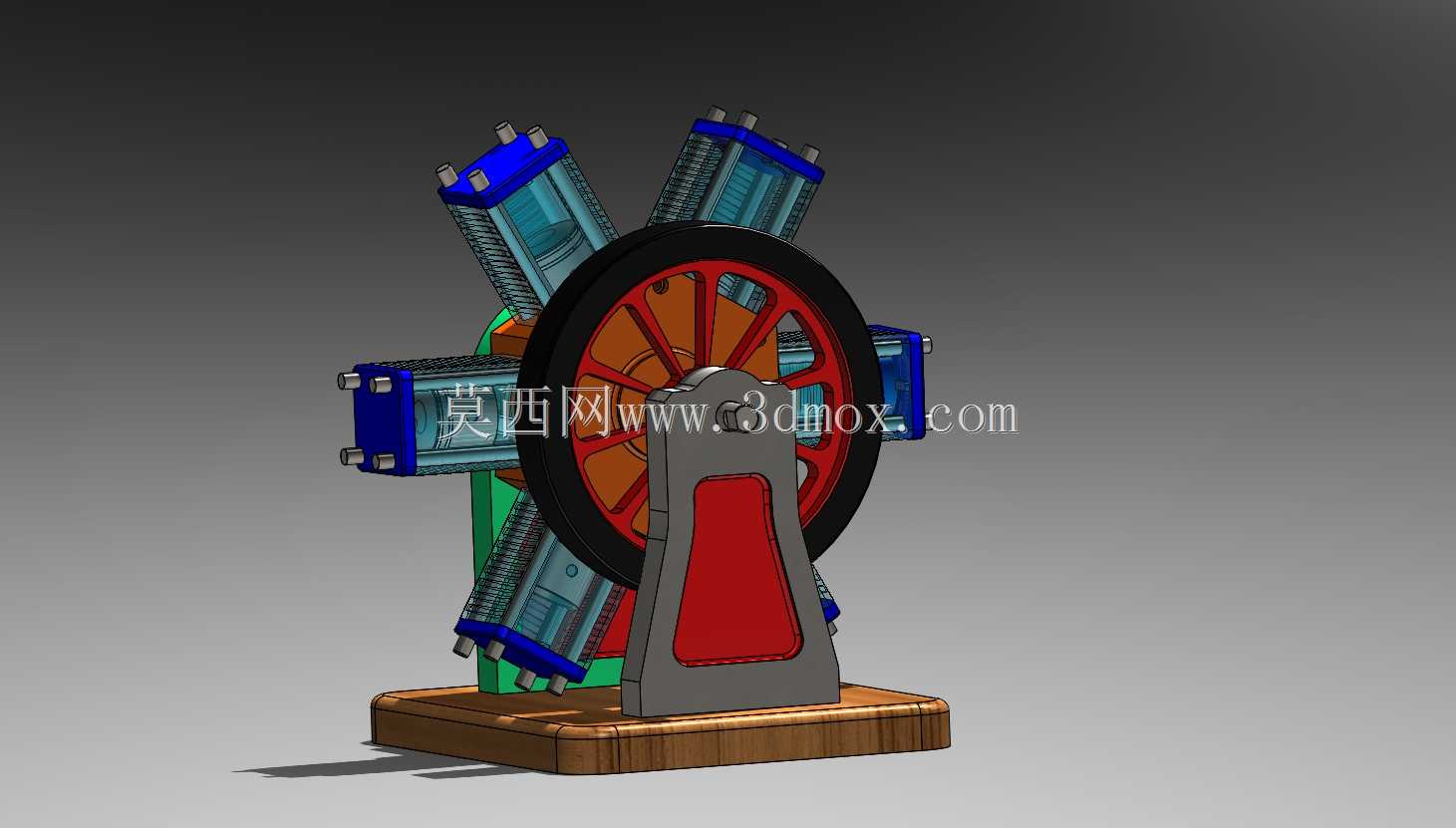

这套径向发动机结构以六组气缸围绕中心曲轴呈放射状布置,属于典型星型活塞动力装置的教学与结构验证模型。整机由气缸组件、活塞连杆、曲轴、飞轮、支承座和木质底座构成,外观上蓝色透明缸体与红色飞轮形成明显区分,便于在三维环境中观察内部运动关系和外部装配边界。
从实际用途看,径向发动机早期广泛用于航空动力场景,尤其在轻型飞机、教练机和复古航空器中具有代表性。多缸环绕曲轴的布置方式能够在较短轴向距离内集中较大排量,曲轴长度相对直列发动机更短,主轴受力更集中,整机正面投影较大但纵深尺寸紧凑。该结构也常用于机械原理课程、展览演示、运动仿真和活塞机构设计参考,帮助工程师理解气缸、活塞、连杆与曲轴之间的相位关系。
气缸沿圆周方向均匀分布,各缸工作相位错开,使曲轴在旋转过程中获得更连续的扭矩输出。模型中每组气缸均保留了缸筒、端盖、紧固件和散热片式外形特征,活塞通过连杆与中心曲柄机构连接。燃烧压力作用于活塞后,经连杆转化为曲轴旋转运动,再由大直径飞轮储存和释放惯量,降低转速波动。飞轮外缘采用深色轮缘,内部辐板与轮毂区域以红色表现,既强化视觉识别,也对应真实机械中飞轮惯量集中于外缘的设计思路。
支承部分采用立式支架承托曲轴中心,支架底部固定在矩形木质底座上。底座四角带有垫脚结构,可在展示台或实验台上稳定放置。对于三维建模人员而言,布置支架时需要重点控制曲轴轴线高度、底座承载面积以及支架与飞轮、连杆运动包络之间的间隙。飞轮直径较大,旋转时外缘线速度高,周边不得与支架、缸体或外部防护件发生干涉;气缸呈星形向外展开,正面维护空间充足,但整机径向占用范围也随之增大,选型或展示时应预留圆周方向的拆装距离。
结构设计上,径向发动机的核心难点在于多连杆共用曲柄区域的空间协调。相邻气缸夹角较小,连杆大头、曲柄销和曲轴配重之间需要在同一轴向截面附近完成运动传递,因此零件形状、装配顺序和运动间隙都必须严格校核。模型通过分色和透明缸体表现各部件层次,缸体端部的蓝色盖板、螺栓以及散热肋片均有明确几何特征,能够用于装配关系演示。曲轴前端连接飞轮,后端或中心区域承担连杆输入,支架轴承位置应保证同轴度,避免高速转动时产生附加弯矩。
安装边界方面,这类装置不适合沿轴向狭长布置的设备舱,而更适合正面空间充裕、径向尺寸可接受的平台。若用于教学台架,底座需要提供足够的抗弯刚度,固定孔位置应避开支架立板和曲轴维护区域;若用于概念航空器或展示模型,则需重点核算整机重心,星形缸组围绕中心轴分布有利于质量周向均衡,但大直径飞轮会增加正面迎风面积和转动惯量。管路、点火或配气附件若进一步扩展,通常沿气缸后侧或机匣周围布置,以避免干涉进气和维护操作。
从功能特性看,多缸径向布置具有扭矩脉动小、结构刚度高、冷却条件好的特点。气缸直接暴露在外部气流中,风冷条件下散热面积充足;短曲轴降低了挠曲变形风险,中心机匣则成为各缸载荷的汇聚部件。设计时需要让机匣、支架和底座共同承受活塞往复力与旋转惯性力,尤其在连杆换向瞬间,轴承座和紧固点会承受周期性载荷。模型中支架采用宽厚立板和底部加宽连接,正是为了提高支承稳定性。
在三维建模过程中,可先确定曲轴中心、气缸分布圆和飞轮基准面,再按圆周阵列建立六组缸体。单件气缸完成后,通过角度阵列复制并配合连杆相位调整,可快速形成星形布局;但活塞行程、连杆长度和曲柄偏心距必须保持一致,否则运动仿真会出现卡死或干涉。飞轮与曲轴应采用同轴约束,支架与底座采用固定约束,活塞在缸筒内保留滑动关系。检查重点包括连杆大头与曲柄销间隙、活塞在上止点和下止点时的缸体余量、飞轮轮缘与支架内腔距离,以及气缸外端螺栓的拆装空间。
整体来看,该模型不仅呈现了径向发动机的外观形态,也完整表达了星型活塞动力从往复运动到旋转运动的传递路径。对于结构设计人员,它可作为多缸同步、曲柄连杆机构、飞轮惯量和台架支承设计的参考;对于设备选型与教学展示人员,它能直观说明径向布局在紧凑轴向空间、风冷散热和扭矩连续性方面的工程特点。
