铝型材框架桌面式激光雕刻设备结构

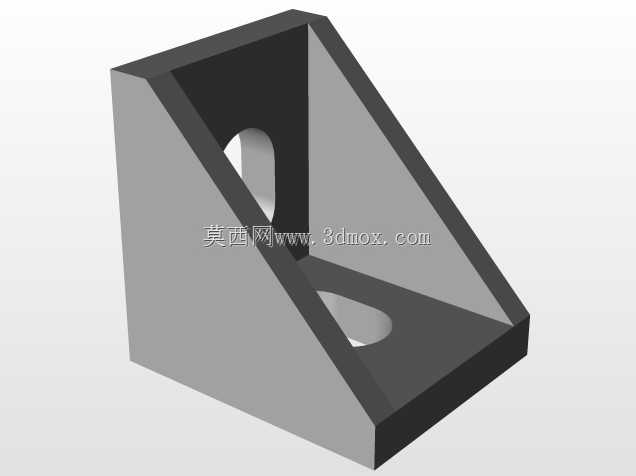

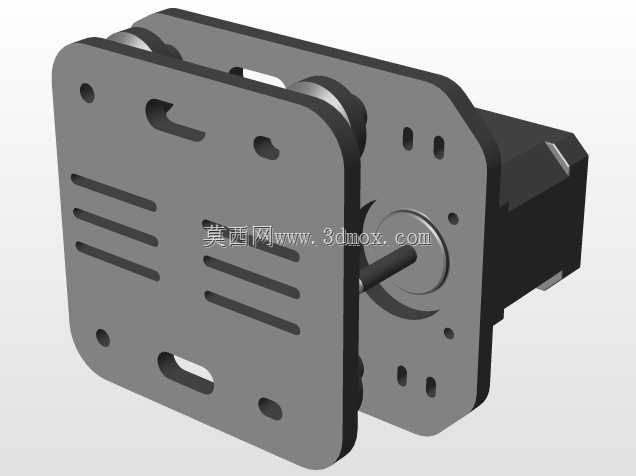

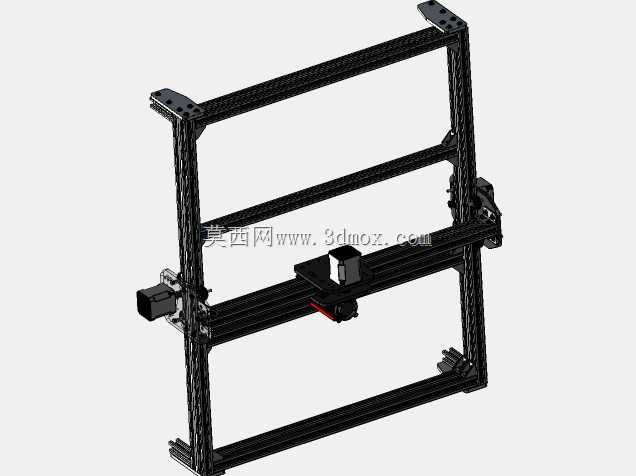

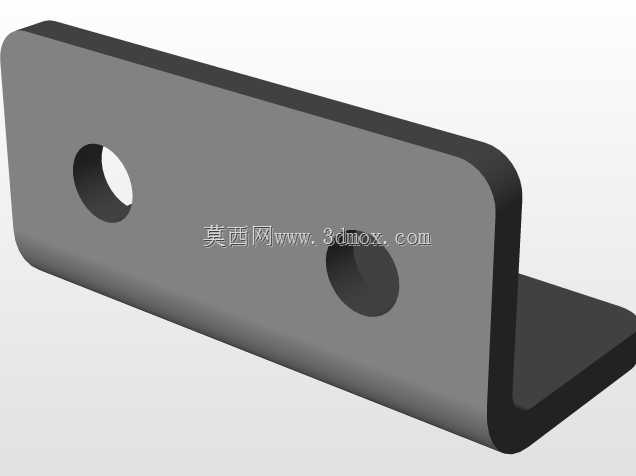

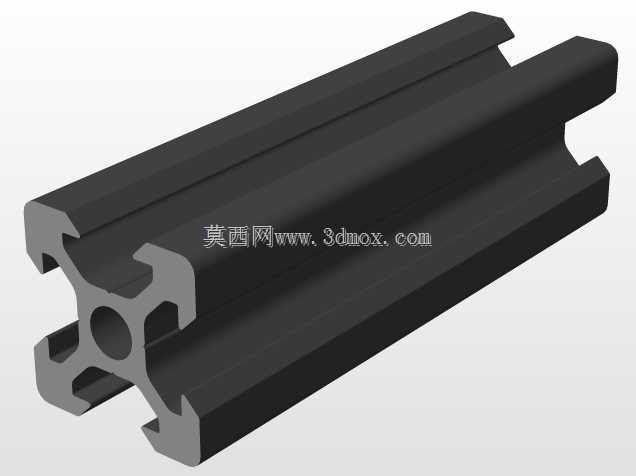

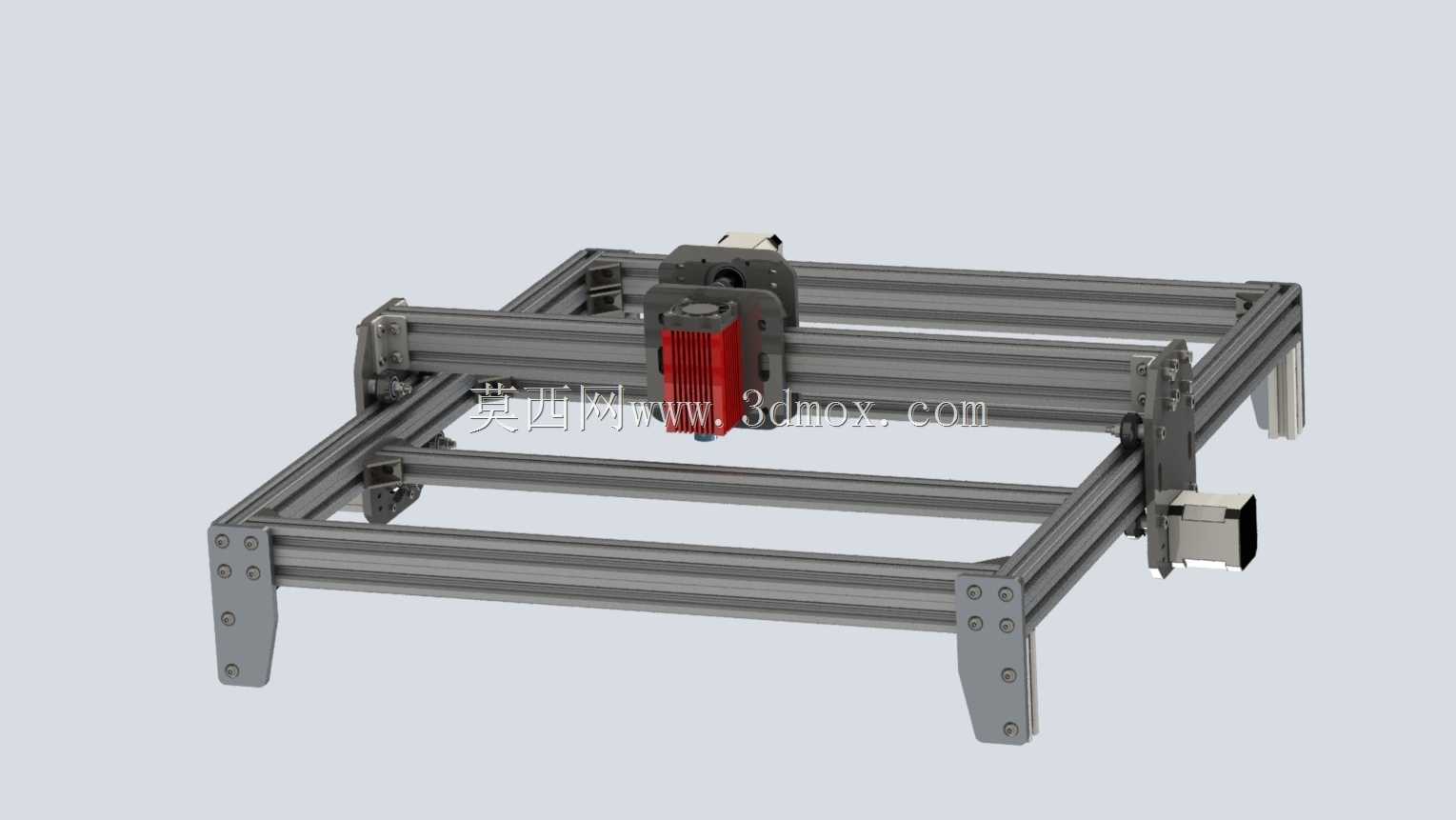

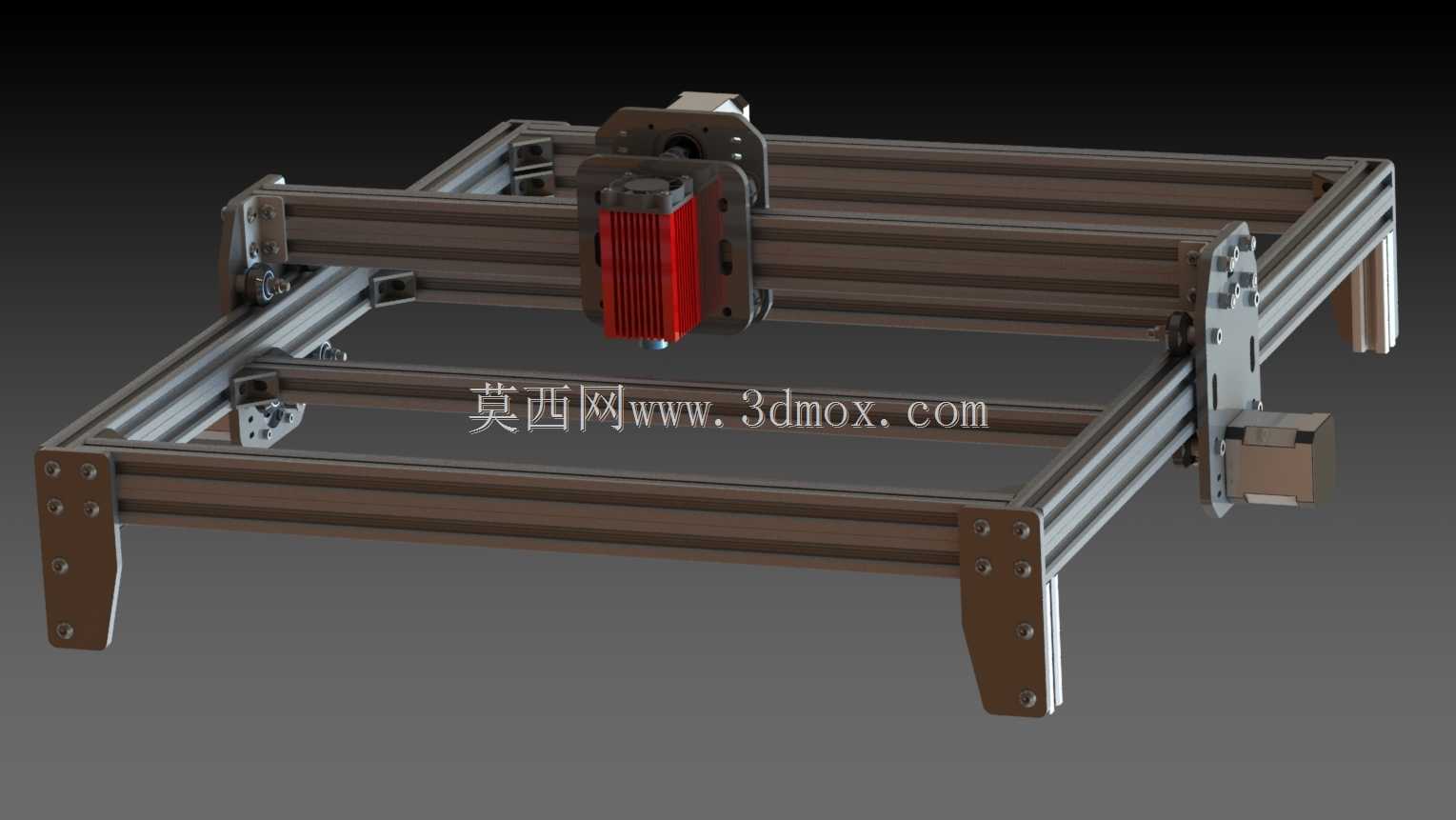

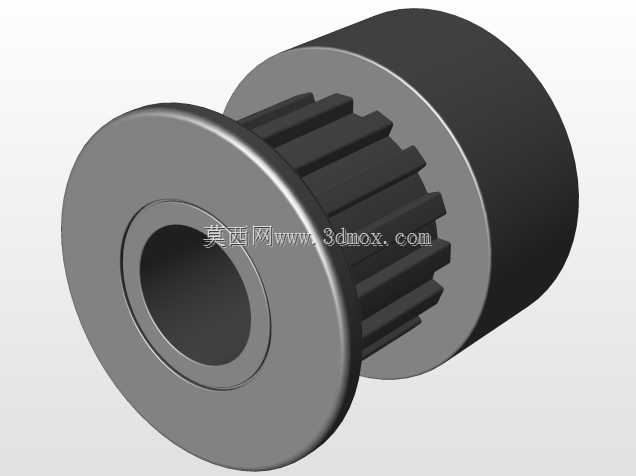

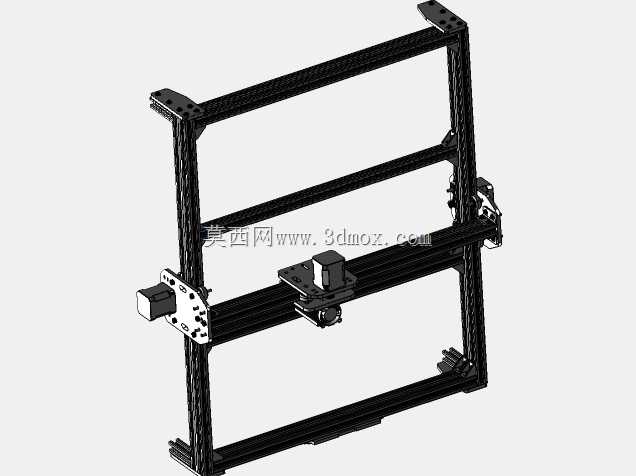

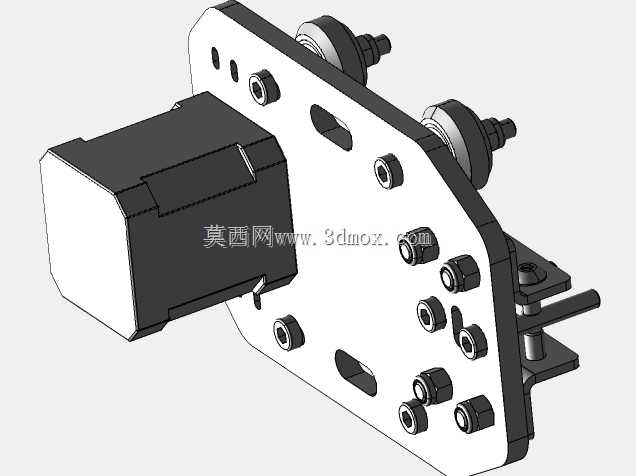

这款桌面级激光雕刻设备，主要面向小型加工场景、个人创作工坊、文创产品打样以及教学实训领域使用，可覆盖竹木、皮革、亚克力、薄塑料等多种非金属材质的表面雕刻作业，也可完成薄型材质的低速切割加工，能够满足个性化定制、小批量文创生产、工艺礼品加工、电子元件外壳标识打刻等多场景的实际使用需求。设备整体采用工业铝型材拼接搭建主体框架，这种结构设计既保证了机架整体的结构刚性，又能大幅降低整体设备自重，同时铝型材自带的T型槽结构可以灵活调整各部件的安装位置，方便后期根据加工需求拓展功能、调整加工幅面，也便于日常的维护拆装与部件更换。设备的运动系统采用十字滑台布局，X轴与Y轴均通过线性导轨搭配同步带传动实现精准位移，Z轴方向可根据加工物料的厚度调整激光头的安装高度，保证激光焦点始终落在物料加工表面，确保雕刻线条清晰均匀，加工精度稳定。激光模组采用集成式风冷设计，无需额外配置水冷循环系统，简化了设备整体结构，降低了使用过程中的维护成本，同时集成模组的安装接口采用通用化设计，可根据加工需求更换不同功率的激光头，适配不同深度的雕刻与切割需求。设备的支撑脚采用折弯金属件与铝型材框架连接，既可以保证设备放置时的稳定性，避免高速运动过程中出现机架晃动影响加工精度，又能将机架整体抬升合适高度，为底部放置加工物料预留充足空间，同时支撑脚的安装孔位预留了固定接口，可根据使用需求将整机固定在专用工作台面上，进一步提升运行稳定性。在设计思路上，这款设备优先考虑了桌面使用的空间适配性，整体幅面控制在常规工作台可容纳的尺寸范围内，不会占用过多操作空间，同时所有走线均沿铝型材槽内布置，避免运动过程中出现线缆拖拽、干涉运动轨迹的问题，各运动轴的限位开关均安装在行程端点位置，可有效防止运动超程造成的部件碰撞损坏。设备的传动部件均预留了张紧调节结构，长期使用出现同步带松弛时，无需拆解主体框架即可快速完成张紧度调整，降低日常维护的操作难度，整体结构没有复杂的定制铸造件，所有零部件均为通用标准件，加工制作与组装门槛较低，既适合个人爱好者自行组装使用，也可作为小型加工门店的生产设备投入实际使用，能够在保证加工精度的前提下，兼顾设备的制作成本与后期维护便捷性，适配多样化的小型雕刻加工需求。
