低成本简易框架式桌面激光雕刻装置

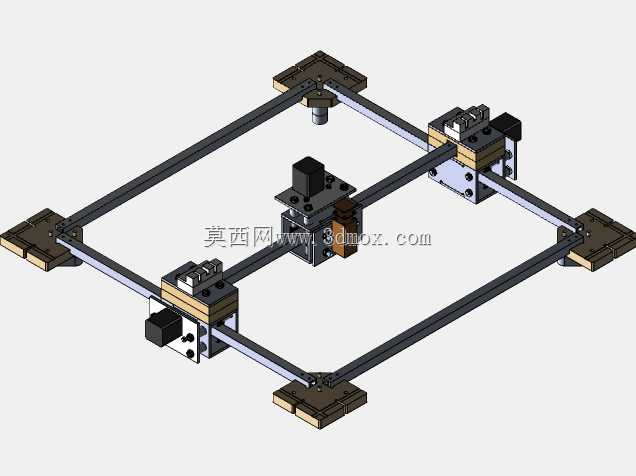

这款桌面级激光雕刻装置，主要面向个人创客、小型工作室、手工创作场景设计，可覆盖薄木板、亚克力板、皮革、卡纸、双色板等多种非金属薄材的平面雕刻与浅度切割作业，能够满足文创产品定制、手作零件打标、纸质模板裁切、教学实验演示等多场景的使用需求，无需占用大型工业设备的作业空间，普通桌面即可完成安置与操作。设备整体采用开放式矩形框架结构，核心传动依托正交布置的双轴直线导轨实现，X、Y轴方向均通过滑块搭载运动组件，激光发射模块固定在十字交叉的运动滑台上，可在框架界定的平面作业范围内完成任意轨迹的走刀动作，框架四角设置调平支撑脚，可适配不同平整度的桌面，保证运动平面的水平度，避免雕刻过程中出现焦距偏移、雕刻深浅不均的问题。设计过程中优先选用易采购、易加工的常规材料搭建主体结构，主框架采用标准铝方管拼接，传动部分搭配普通滑块轴承、光轴导轨，紧固件采用通用规格的螺栓螺母，传动动力选用常规步进电机即可满足走刀精度需求，既可以通过常规机加工方式快速制作定制连接件，也可通过3D打印制作非承重的结构固定件，大幅降低整机的搭建成本与制作门槛，普通爱好者参照结构即可完成整机组装。设备的安装边界清晰，整体外轮廓为方正矩形结构，无外凸的尖锐传动部件，接线可沿框架型材内侧走线，避免作业过程中线缆剐蹭影响运动精度，Z向高度紧凑，激光模块可通过固定座上的调节结构微调焦距，适配不同厚度的加工材料，无需复杂的升降结构即可满足常规薄材的加工需求。整机结构没有冗余的封闭外壳，组装调试过程中可直观观察各轴的传动状态，便于后期维护调整，更换激光模块即可适配不同功率的加工需求，从低功率的表面打标到稍高功率的薄材切割都可通过简单改装实现，兼顾了DIY的可玩性与实际加工的实用性，适合非工业批量生产的个性化加工场景使用，能够以极低的成本实现常规激光雕刻的核心功能，不需要复杂的专用零件即可完成搭建，调试完成后可稳定完成预设的雕刻路径作业。
