十字结构XY双向钻台夹持虎钳

这款十字结构的XY双向虎钳，主要配套台式钻床、轻型铣床使用，是小型机加工工位、五金维修工位、精密零件打样场景中常用的夹持工装，能够在不重新装夹工件的前提下，通过两个垂直方向的丝杠传动实现工件位置的精准调整，大幅减少重复装夹带来的定位误差，提升钻孔、轻铣、攻丝工序的加工效率。

在实际生产场景中，这类虎钳常被安置在小型钻床的工作台面，用于夹持小型金属零件、非金属型材样件，完成多孔位排布的钻孔作业，也可适配小型打磨设备，固定工件完成端面修磨、倒角加工；在五金维修场景中，它也能稳定夹持异形小零件，完成零件修配、销钉压装、螺纹修复等操作，相比普通固定式台虎钳，它的双向调节能力可以让操作人员不用反复松夹挪动工件，只需要转动两个方向的操作手柄，就能带动活动钳身沿导轨平稳移动，将待加工位置精准对准刀具主轴，尤其适合小尺寸零件的多孔位加工需求。

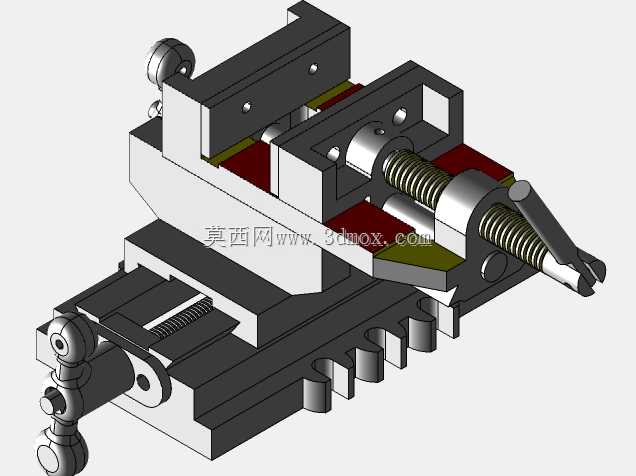

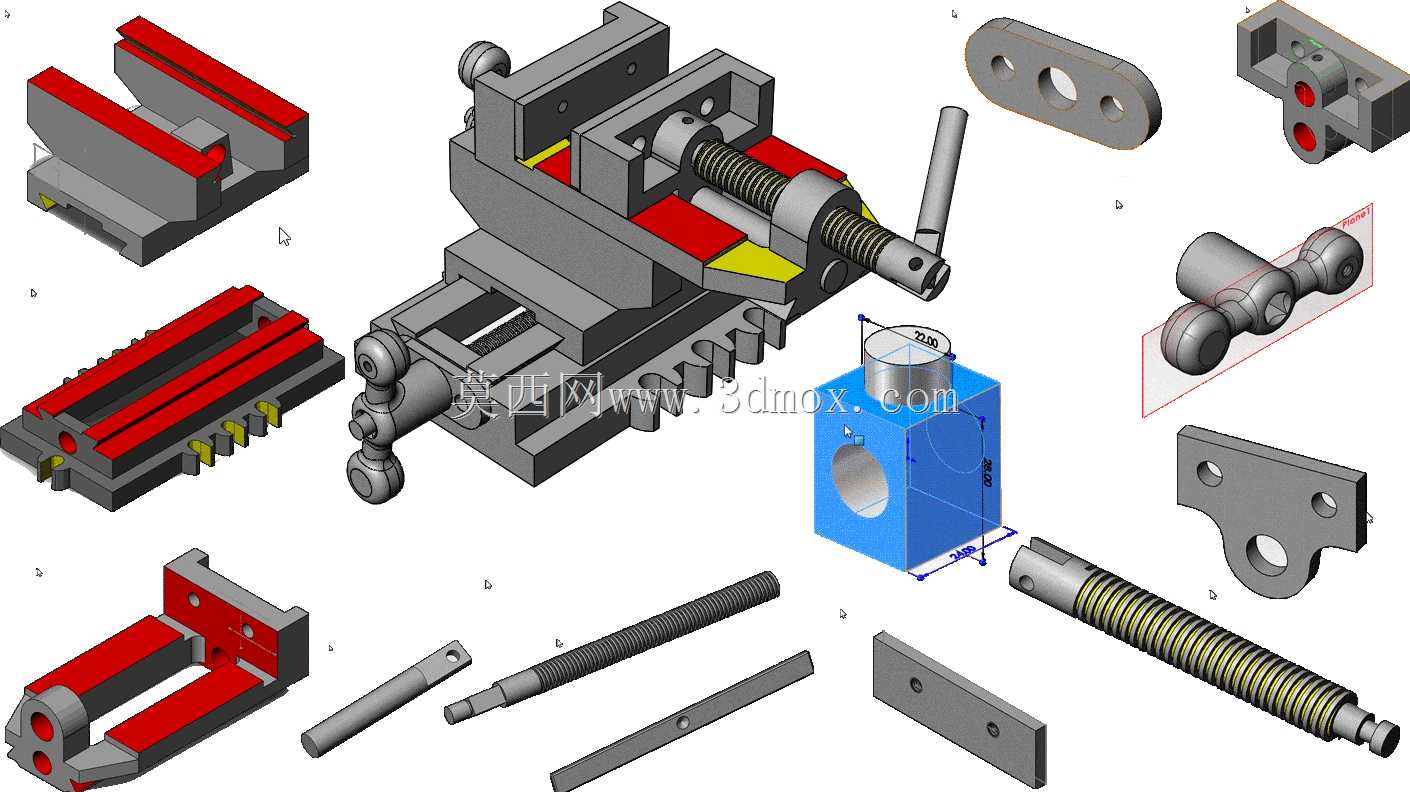

从功能设计来看，这款虎钳采用两层正交布置的滑动导轨结构，底层导轨负责Y轴方向的位移调节，上层导轨负责X轴方向的位移调节，两个方向的进给均采用梯形丝杠传动，具备良好的自锁性能，调节到位后不会因为加工中的振动产生位置偏移；钳口部分采用可拆卸的淬硬钳口板，钳口表面加工有细密的防滑齿纹，能够在夹紧时提供足够的摩擦力，避免工件受力打滑，同时钳口板磨损后可以单独更换，延长整体工装的使用寿命；钳身主体采用高强度铸铁材质，经过时效处理消除内应力，长期使用不易产生形变，保证夹持精度的稳定性。

在安装边界与尺寸适配方面，这款虎钳的底座预留了标准的T型槽安装孔位，可以直接通过T型螺栓固定在常规小型钻床的工作台面上，不需要额外制作转接安装板；整体结构紧凑，安装后占用工作台面空间较小，不会干涉钻床主轴的上下行程，两个方向的操作手柄均布置在钳身的侧方，操作人员站在工位正面就可以轻松完成两个方向的进给调节，操作顺手无遮挡；钳身的最大开口尺寸适配常规小型零件的夹持需求，导轨配合面经过精密刮研，移动时顺滑无卡顿，空行程间隙极小，调节精度可以满足普通钻削加工的定位要求，整体结构没有冗余的复杂部件，日常维护只需要定期给丝杠和导轨面涂抹润滑脂，就能长期保持稳定的工作状态。
