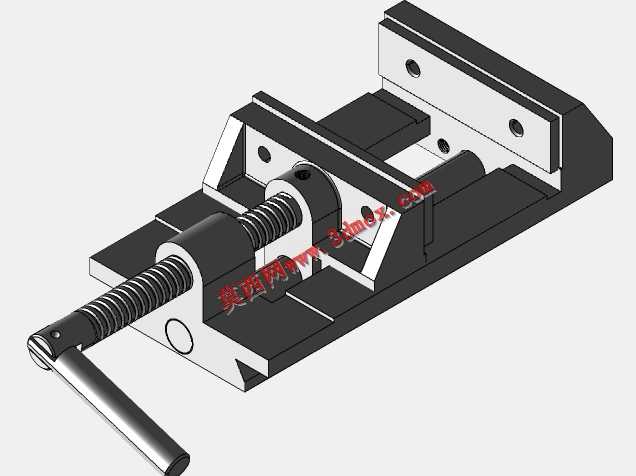

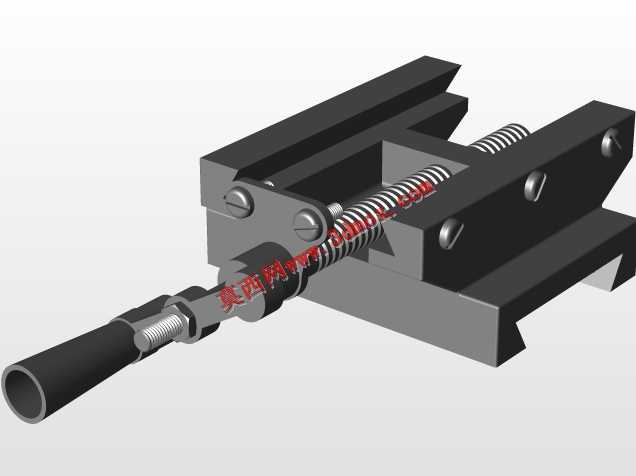

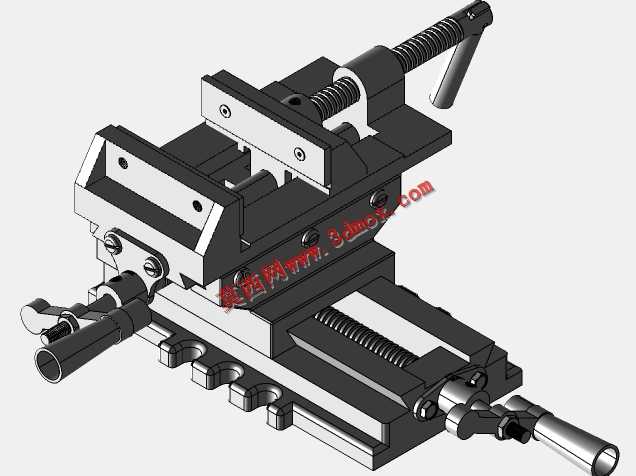

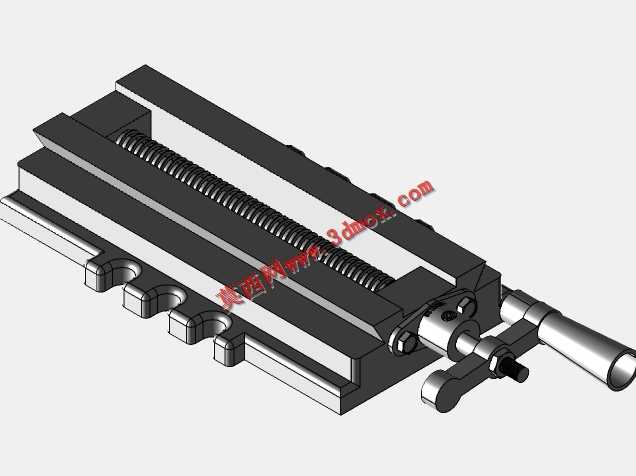

精密可调式铣床用机用虎钳结构设计

这款机用虎钳是铣床加工场景中核心的工件装夹工装，主要应用于立式铣床、卧式铣床的常规铣削加工工位，也可适配平面磨床、轻型钻床的工件固定需求，是机械加工车间里单件、小批量零件加工时不可或缺的通用装夹部件，能够适配绝大多数规则外形的金属、非金属坯料装夹，覆盖从普通碳素钢坯、铝合金型材到硬质塑料工件的装夹场景。在实际生产使用中，这款虎钳承担着加工过程中牢牢固定工件、抵消铣削加工时刀具带来的径向与轴向切削力的作用，避免工件在高速铣削过程中出现位移、振颤，保障加工尺寸精度与表面加工质量，相比普通台虎钳，它的装夹刚性更强，夹持同轴度与平行度精度更高，能够满足铣削加工的精度要求。这款虎钳采用双丝杠调节结构设计，底部的横向丝杠可实现钳身整体沿底座导轨的横向位置微调，上部的夹紧丝杠带动活动钳身完成工件的夹紧与松脱，配合弹簧复位结构，松开夹紧手柄后活动钳身可自动回退，方便工件快速取放；钳身整体采用高刚性铸铁材质打造，导轨面经过精磨处理，活动钳身滑动顺畅无卡滞，夹紧受力均匀，不会出现偏夹导致的工件翘起问题；钳口部位设计有可更换的硬质钳口板，表面加工有细密防滑齿纹，既能够增大夹持摩擦力，避免工件受力打滑，也可在钳口磨损后单独更换，延长虎钳整体使用寿命。设计过程中充分考虑了铣床工作台的安装适配性，底座采用标准T型槽安装接口，可直接匹配多数铣床工作台的标准T型槽间距，通过T型螺栓即可完成快速固定，安装边界适配常规中小型铣床的工作台尺寸，不会超出工作台承载范围；钳身的最大开口行程可覆盖常规中小型零件的装夹尺寸需求，夹持深度能够满足多数板类、块类零件的装夹要求，整体结构紧凑，不会在加工过程中与铣床主轴、刀具路径发生干涉，同时预留了角度调节的安装基准，可配合回转底座实现一定角度范围内的斜向装夹，适配斜面铣削、斜孔加工等特殊加工需求。整体结构的受力路径经过优化，夹紧力可通过丝杠平稳传递到钳口，底座的加强筋结构可抵消大切削力带来的形变，长期使用也能保持装夹精度稳定。
