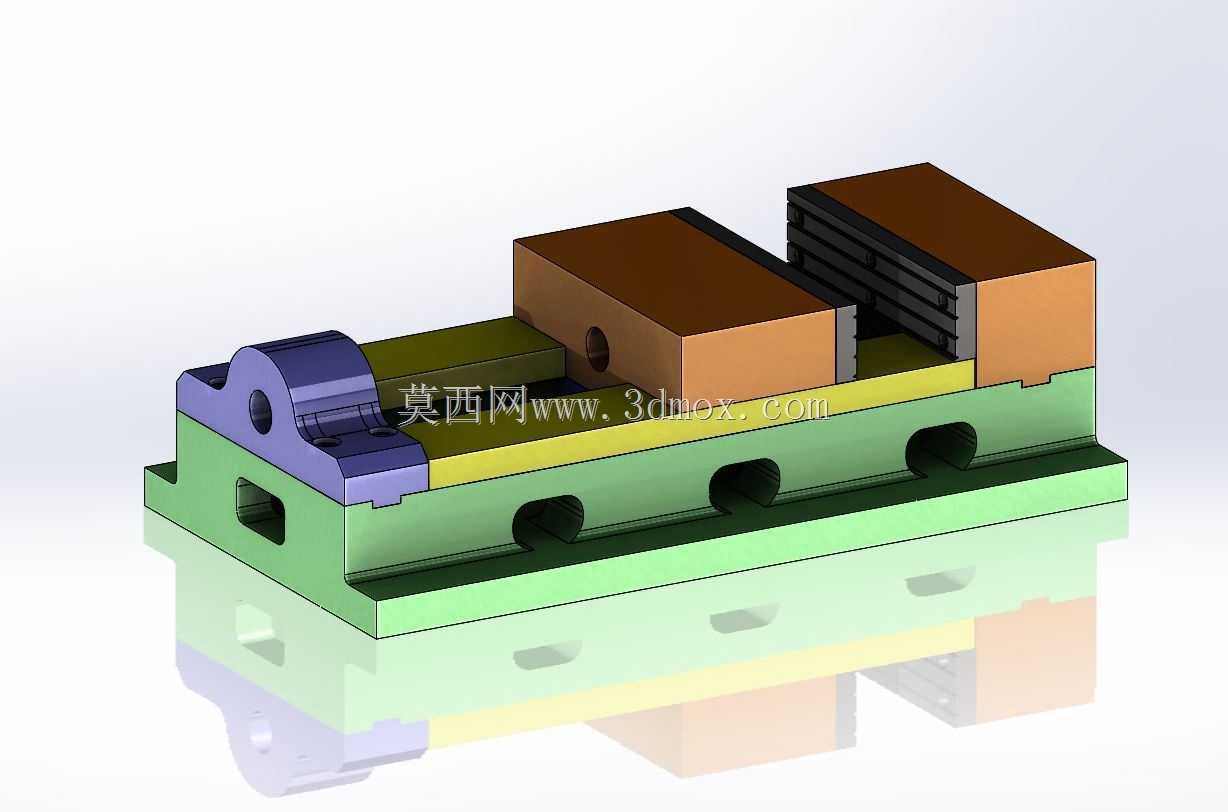

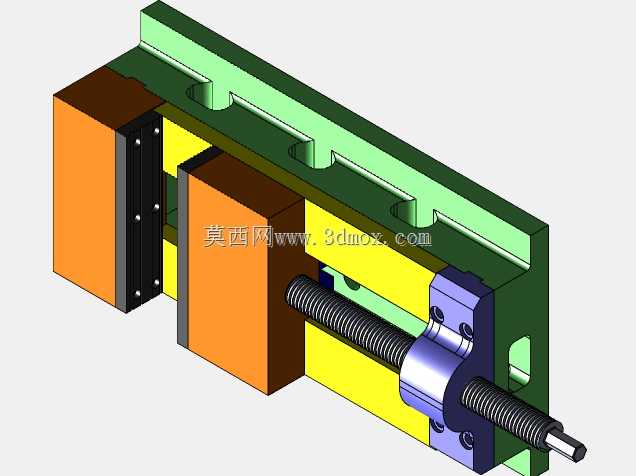

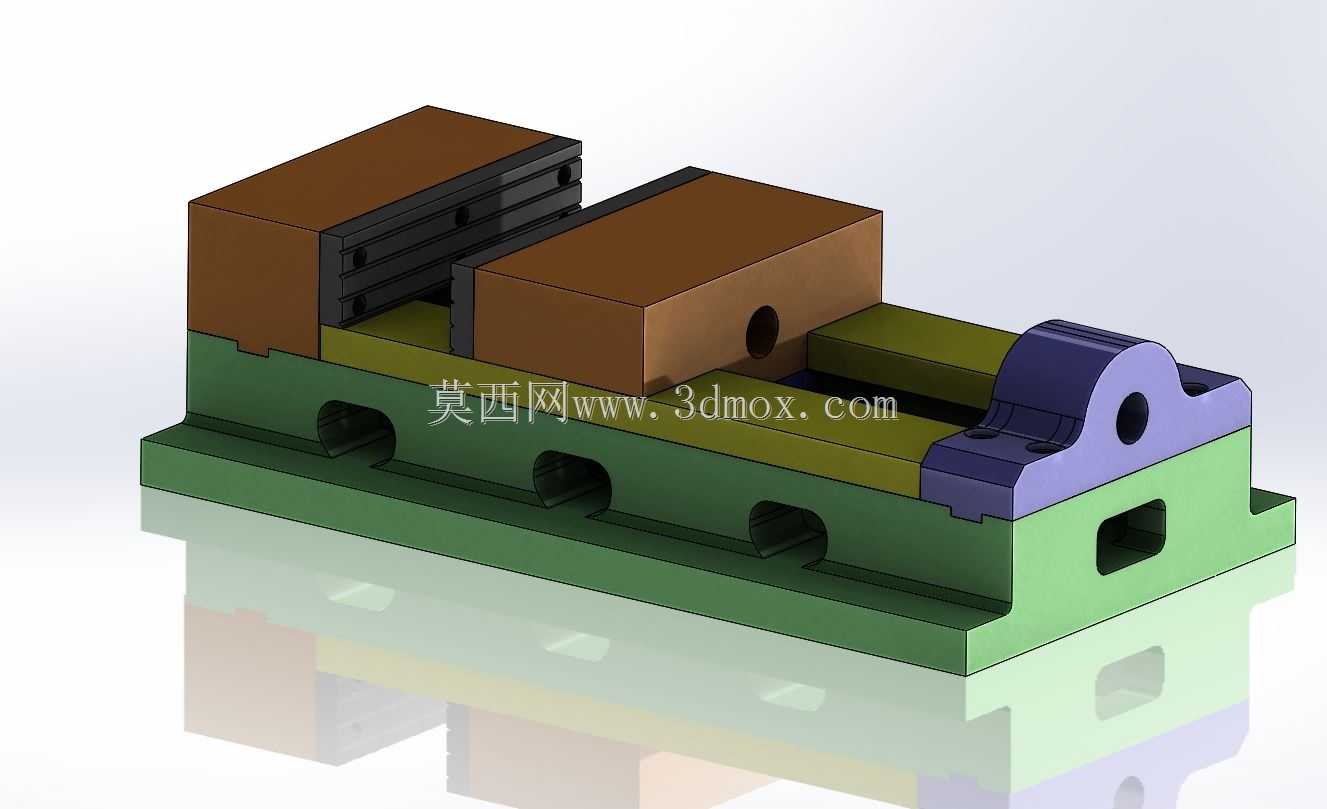

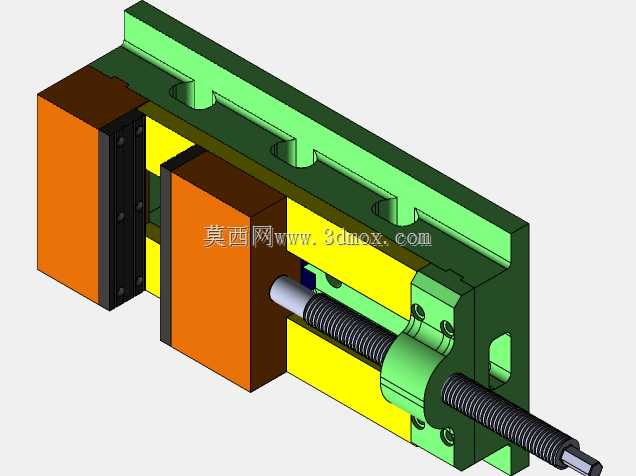

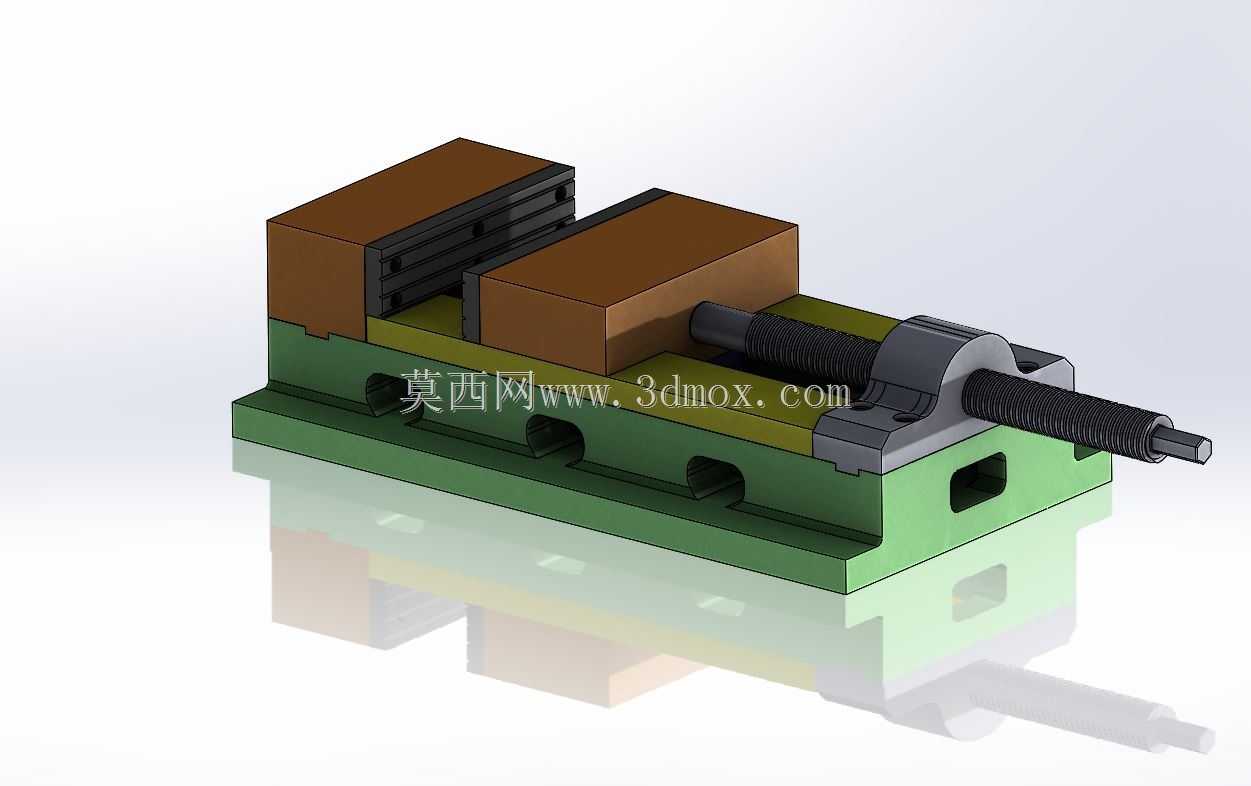

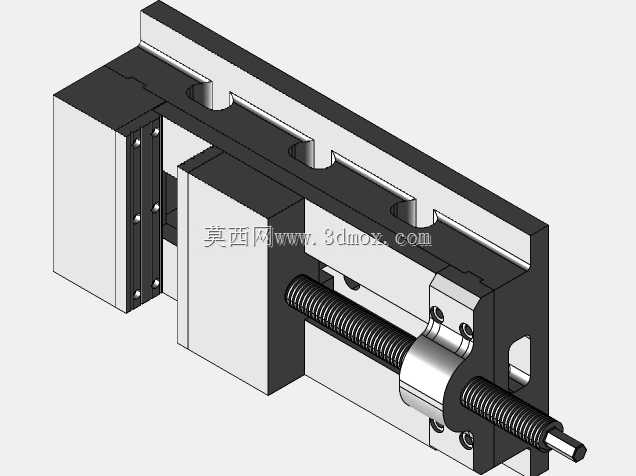

精密机用角固式虎钳结构设计

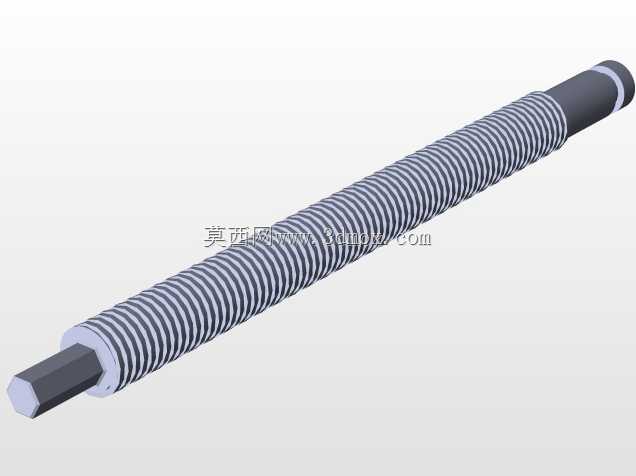

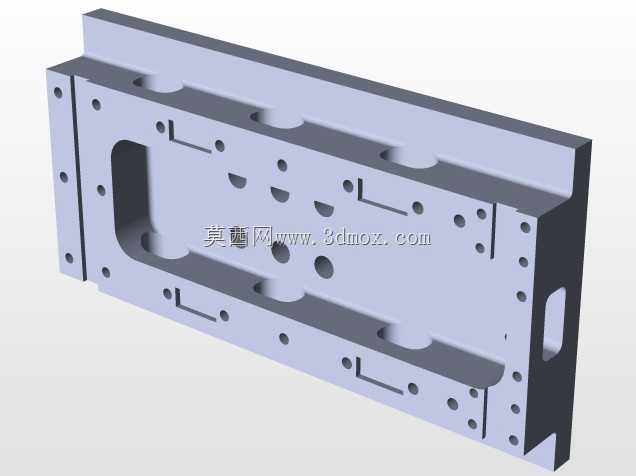

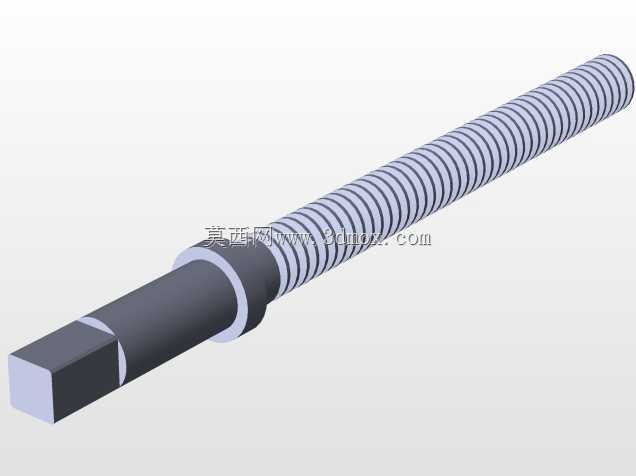

常规机用虎钳在精加工场景下常出现钳口上翘、装夹偏移的问题，尤其是薄型精密零件铣削时，夹紧力稍大就会把工件顶起，松开后零件回弹超差，返工率居高不下。这款虎钳的结构设计直接瞄准这个加工痛点做了针对性优化，钳身底部的定位槽做了等距排布的沉孔设计，和机床工作台T型槽配合时，锁紧螺栓的沉头深度刚好贴合槽底平面，不会因为螺栓头突出导致钳身安装倾斜，从装夹基准端就消除了初始误差。活动钳身的导轨配合面做了0.02mm的过盈预紧设计，配合燕尾槽的斜度导向，夹紧工件时活动钳块会自动向下产生锁紧分力，把工件牢牢压在钳身支撑面上，完全避免了普通平口钳夹紧时钳口上抬的问题，哪怕是夹持厚度仅3mm的薄铝件，铣削全程也不会出现工件翘起移位的情况。钳口块采用了可更换的模块化设计，安装面做了两个定位销孔，更换不同材质钳口时不需要反复打表找正，销孔配合间隙控制在0.01mm以内，换软钳口、硬钳口或者V型钳口都能快速复位，不用重新校准钳口平行度。丝杆和活动钳身的连接位置做了浮动推力轴承结构，夹紧时丝杆的轴向力直接通过轴承传递到钳身，不会因为丝杆转动带动活动钳身产生侧向偏移，哪怕夹紧力达到额定最大值，活动钳身的侧向窜动也控制在0.005mm以内。钳身的排屑槽做了倾斜导流设计，铣削产生的铁屑会顺着槽面滑到钳身两端，不会堆积在导轨缝隙里磨损配合面，日常清理只需要用毛刷顺着槽面扫过即可，不需要拆开钳身清理嵌屑。丝杆的外露部分做了防尘罩安装位，加工时可以加装折叠式防尘罩，阻挡切削液和铁屑进入丝杆螺纹副，延长丝杆的使用寿命，避免因为铁屑卡滞导致夹紧力不稳定。夹持块的夹持面做了细密的交叉网纹，网纹深度控制在0.1mm，既能增加夹持摩擦力，又不会在工件表面留下过深的夹痕，精加工后零件的夹持面不需要额外打磨处理。钳身的底座做了加宽处理，和工作台的接触面积比普通虎钳大30%，重切削时不会因为切削力过大导致钳身移位，不需要额外加装辅助压块就能满足大进给铣削的装夹刚性要求。
