CYS6050高压舵机结构设计方案

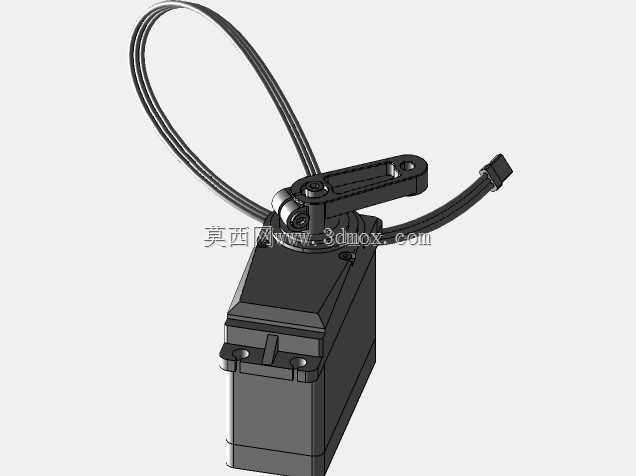

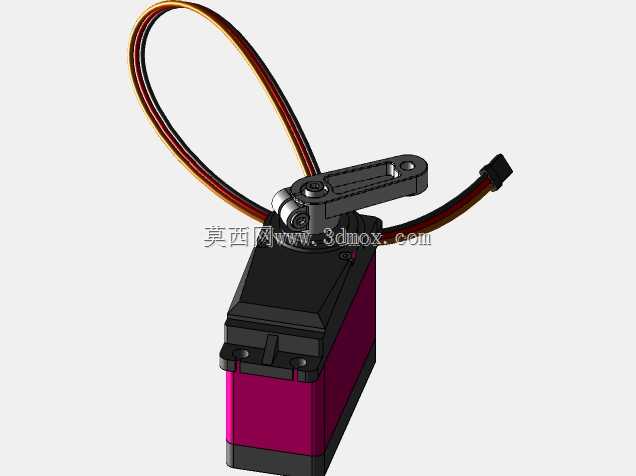

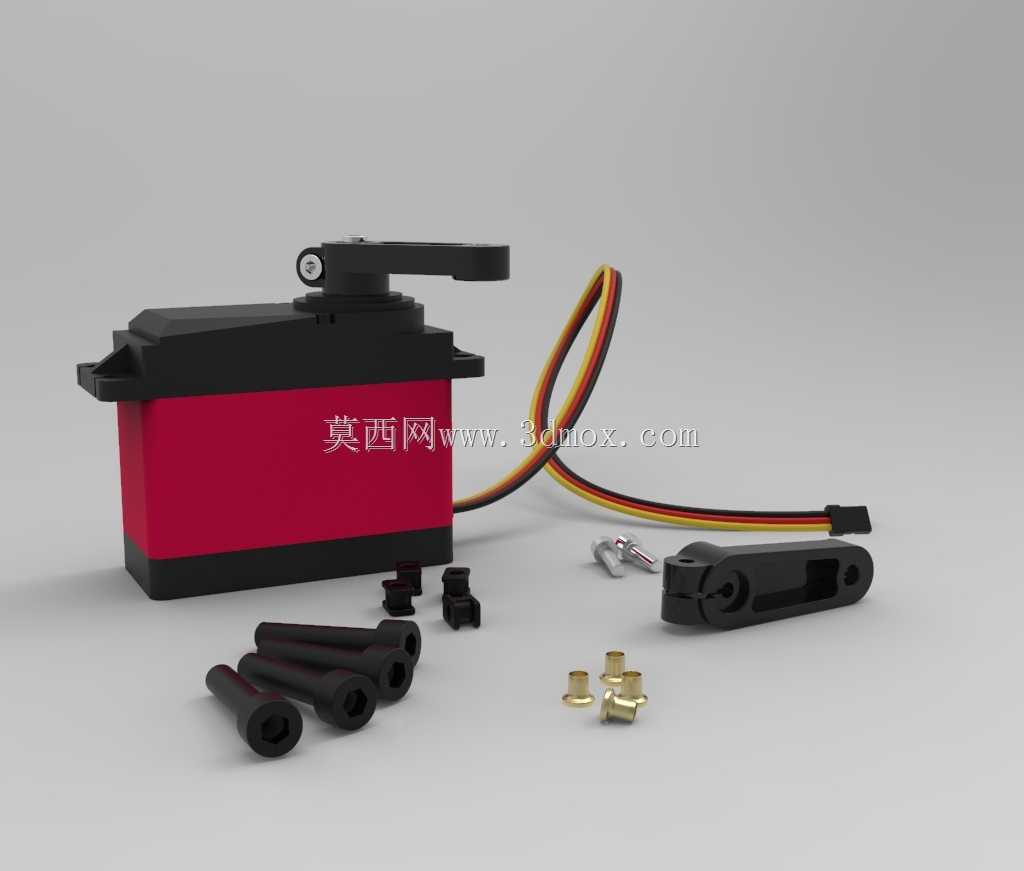

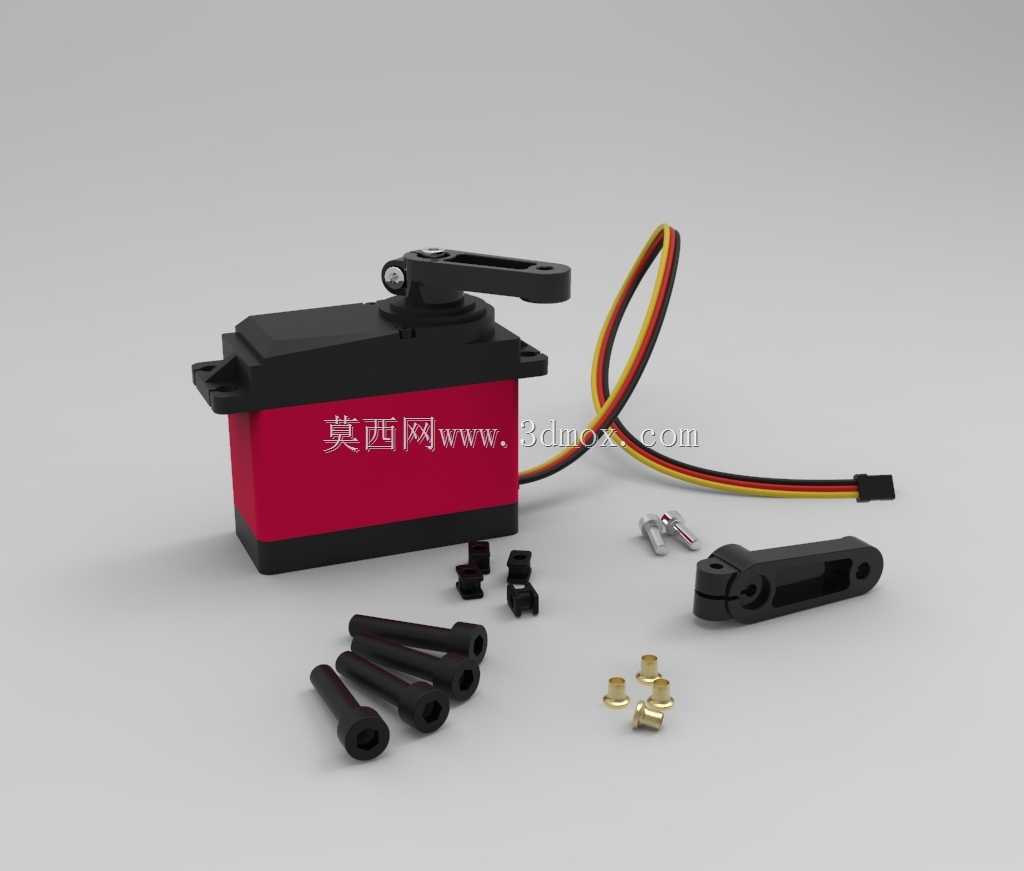

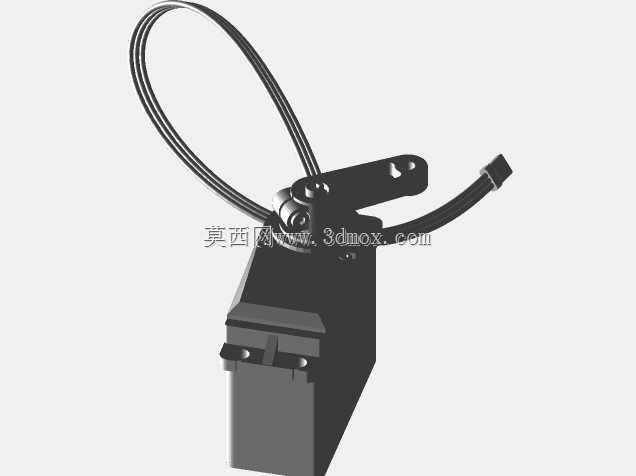

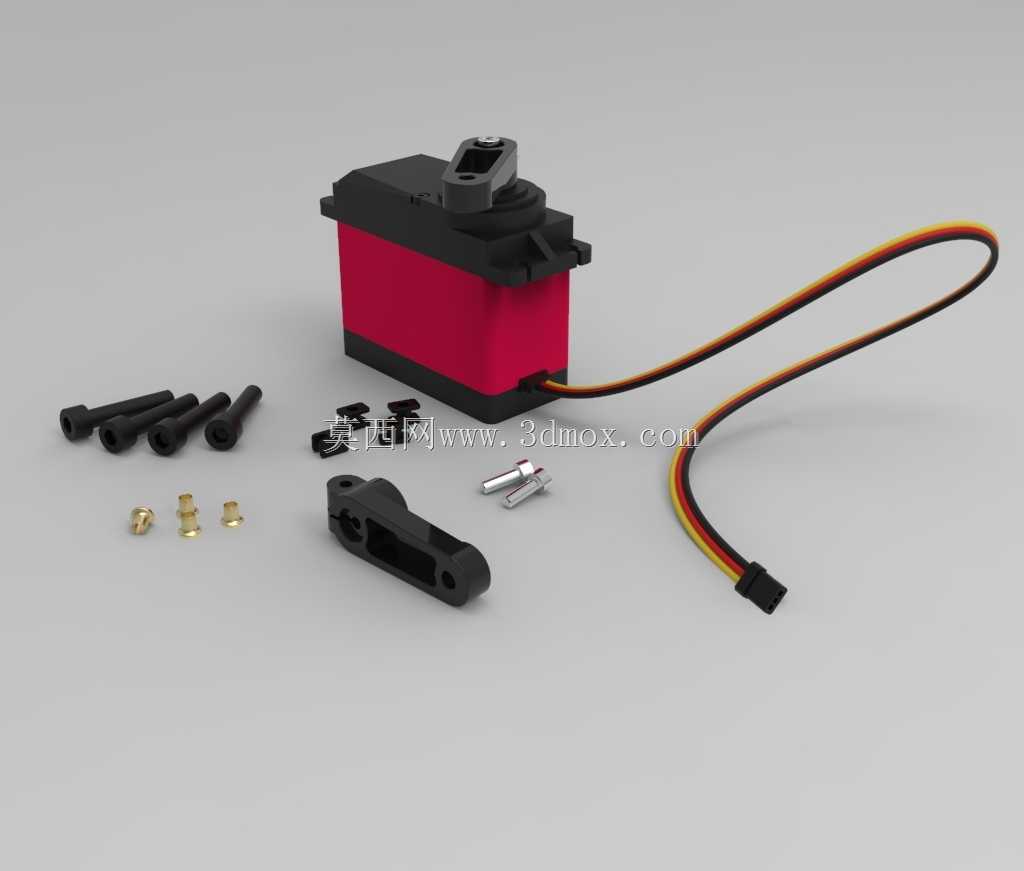

这款高压伺服执行单元，是面向小型机器人关节驱动、RC模型动力控制场景打造的精密执行部件，在桌面级机械臂关节、仿生机器人肢体动作控制、遥控车模转向与油门控制、航模舵面调节等场景中，承担精准角度输出、扭矩传递的核心作用，能够在接收到控制信号后快速响应，将电信号转化为指定角度的转轴转动，实现对被控机构的精准位置控制。从功能特性来看，该伺服单元支持180度的转动角度范围，可覆盖绝大多数小型运动机构的行程需求，适配7.4-8.4V的高压供电区间，相比常规低压舵机能够输出更强劲的扭矩，在负载波动的工况下也能保持稳定的位置保持力，55kg·cm级的大扭矩输出足以驱动小型机械臂抬升、模型车转向等大负载动作，同时具备不错的抗冲击性能，在机构启停、负载突变时不会轻易出现跳齿、失步的问题，能够保障动作执行的可靠性。在设计思路上，这款伺服单元采用了模块化的结构布局，主体外壳做了分区设计，黑色上盖集成了转轴输出与舵盘安装位，红色侧壳既做了视觉区分，也预留了足够的内部空间容纳驱动电路板、减速齿轮组与直流电机，输出轴采用金属齿结构，相比塑料齿大幅提升了负载能力与抗磨损寿命，出线端采用标准的三线杜邦接口，分别对应电源正、电源负与信号输入，能够直接匹配市面上主流的机器人控制器、航模接收机，无需额外改线即可快速接入控制系统。随产品配套的配件覆盖了绝大多数安装场景，包含不同规格的金属安装螺丝、铜质衬套、多种形态的舵盘摇臂，既可以通过侧面的安装孔位将舵机固定在设备机架上，也可以根据被控机构的连接需求选择直形摇臂、盘形舵盘等不同连接件，适配不同的力臂长度需求。在外形尺寸与安装边界上，这款舵机采用标准的大尺寸舵机安装孔距，外壳做了圆角过渡处理避免安装时刮伤线路，输出轴位于壳体顶部居中位置，摇臂安装后不会超出壳体侧面的边界，出线方向从壳体侧端引出，预留了足够的线材弯折空间，安装时只需预留出略大于壳体外形的容纳空间，同时给摇臂转动留出对应的扇形活动区域即可，不会和周边的结构件产生运动干涉。整体结构在设计时兼顾了强度与易用性，壳体采用高强度工程塑料材质，既能够承受内部齿轮传动的反作用力，也能在外部受到轻微碰撞时保护内部的电子元件与传动结构，配套的五金配件均做了防锈处理，长期使用也不会出现锈死、滑牙的问题，能够适配室内外不同的使用环境，无论是做机器人原型开发，还是RC模型的升级改装，都能提供稳定可靠的角度控制能力。
