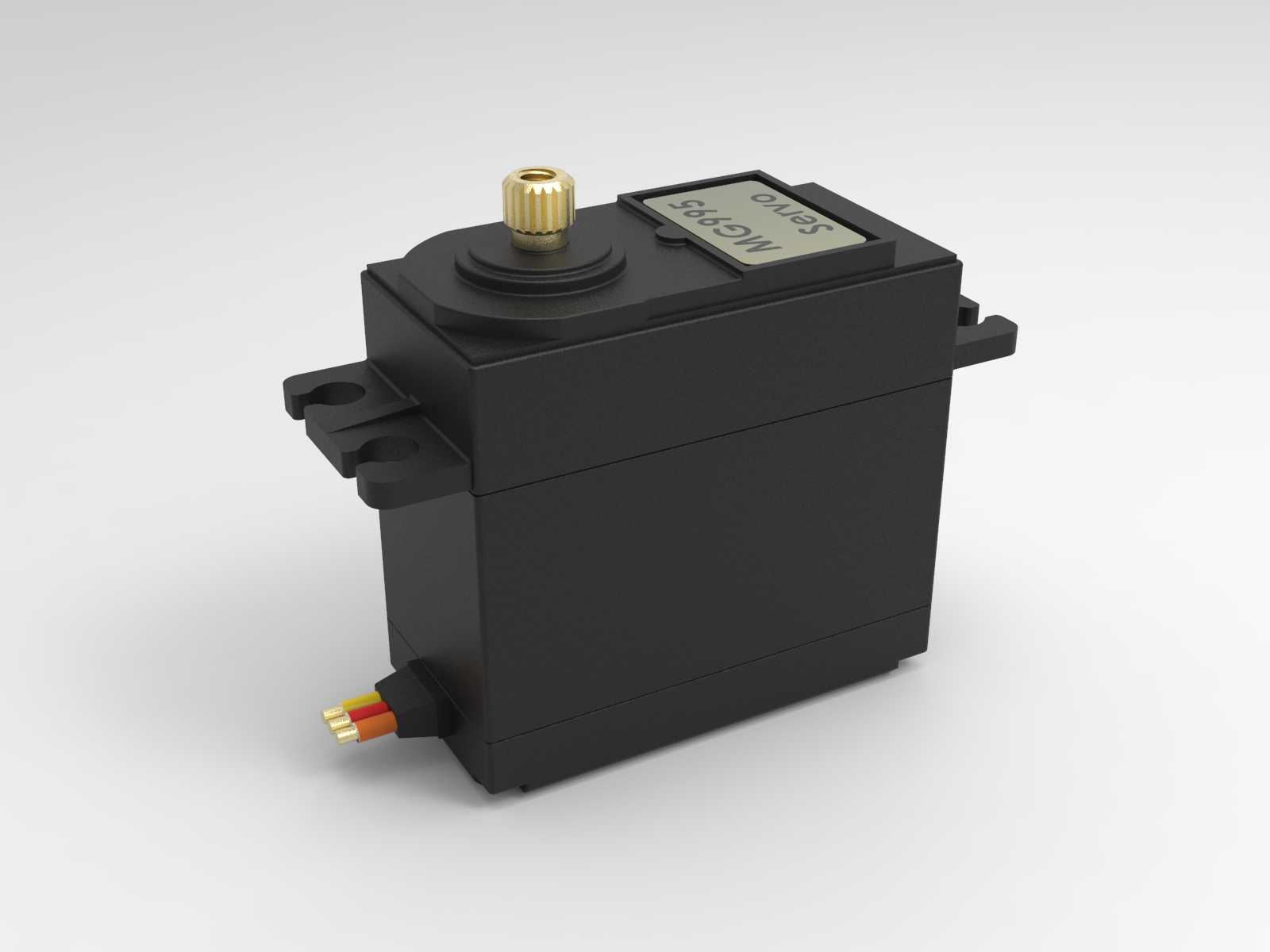

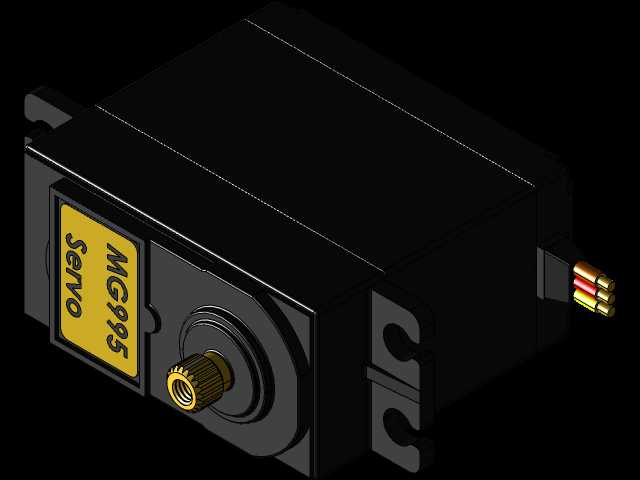

MG995金属齿轮舵机伺服驱动结构

这款MG995舵机常被应用在小型机器人关节驱动、航模舵面控制、智能小车转向机构、小型自动化工位的角度调节场景中，作为小扭矩角度执行部件，它能在接收到控制信号后输出指定角度的转动动作，完成精准的位置保持与角度切换，在教育机器人套件、遥控模型、小型创意自动化装置里有着极高的普及度。从功能特性来看，它采用金属齿轮组作为传动结构，相比塑料齿轮舵机拥有更强的抗负载能力，不易在堵转或者冲击负载下出现齿轮扫齿损坏的问题，顶部的金属输出轴可以搭配不同形式的舵盘，适配不同的连接需求，侧方引出的三线接线分别对应电源、地与信号输入，能够直接对接常用的舵机控制板、单片机IO口，接线逻辑简单，控制门槛较低，适合快速搭建原型验证结构。在设计思路上，整体外壳采用高强度工程塑料注塑成型，外壳两侧预留了带安装孔的固定耳，安装时可以直接通过螺丝穿过固定孔将舵机锁定在安装基座上，不需要额外设计复杂的夹持结构，外壳的拼接缝隙做了错位止口设计，能够避免日常使用中灰尘进入内部齿轮与电路腔室，输出轴位置做了凸台限位，既可以限制舵机的转动行程在常用的0-180度区间，也能阻挡外部杂物从轴缝渗入。从安装边界来看，整体为规整的长方体结构，输出轴位于壳体顶面中心位置，接线从壳体尾部侧面引出，安装时需要在固定耳对应位置预留直径匹配的过孔，同时在输出轴周边预留足够的舵盘转动空间，避免舵盘转动时与周边结构发生干涉，尾部接线位置需要预留一定的走线空间，避免线材被弯折过度导致内部线芯断裂。这类舵机的输出扭矩能够满足小型负载的角度驱动需求，转动响应速度适中，在常规的 hobby 级应用场景中完全可以胜任驱动要求，内部的电位器能够实时反馈输出轴的角度位置，配合控制电路实现角度的闭环锁定，在负载不超过额定值的情况下可以长时间保持指定角度位置，不会出现明显的角度漂移。
