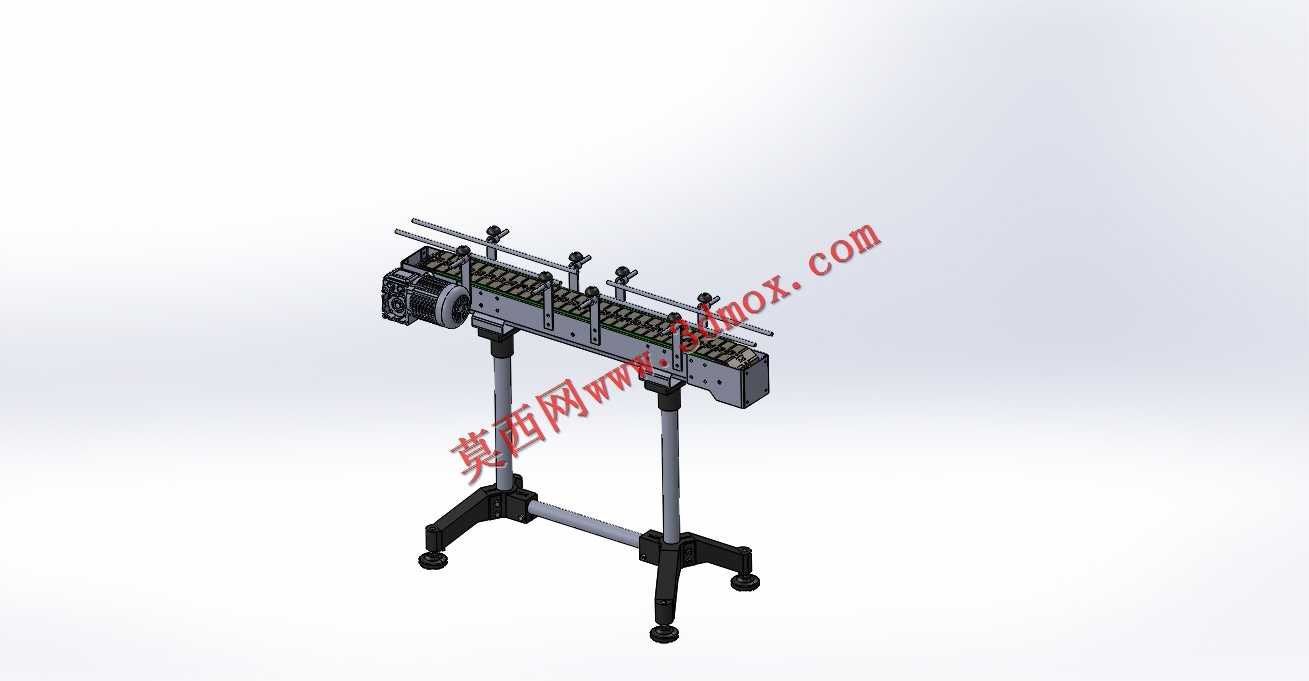

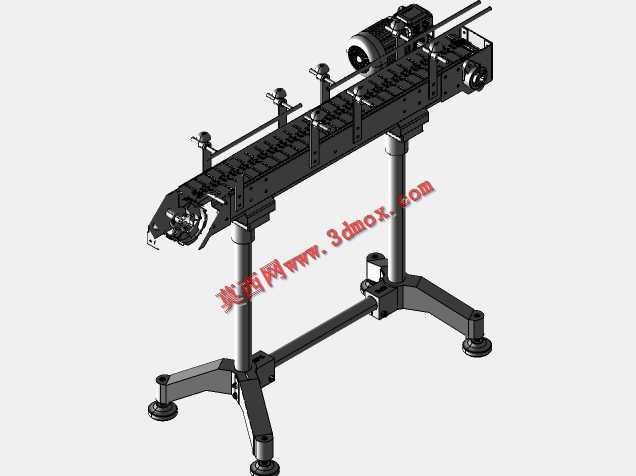

带侧部导向护板的立式链板输送装置

这款输送装置主要面向轻工包装、食品加工、日化产品组装等连续生产产线场景，多用于衔接前后段加工工位，完成瓶装、盒装、小型规则块状工件的平稳定向输送，避免工件在输送过程中出现偏移、倾倒、卡滞问题，保障产线连续运行的流畅性。设备核心采用窄幅链板作为承载输送面，链板表面平整耐磨，可适配多种常规工业工况下的工件承载需求，输送驱动端集成在设备单侧，动力输出直接作用于链板传动辊，传动损耗小，运行噪音低，可根据产线节拍需求匹配对应转速的驱动单元，实现稳定的匀速输送。设备两侧配置了可调节位置的导向护板机构，护板通过立式安装座固定在输送架体上，每个固定座都带有锁紧调节结构，可根据输送工件的实际宽度调整两侧护板的间距，适配不同尺寸规格的工件导向需求，护板与工件接触的边缘做了圆滑过渡处理，不会刮伤工件表面，对于易倾倒的瓶装类工件，还能起到侧向扶持的作用，避免工件在输送启停阶段因惯性歪倒。设备的支撑结构采用立式双支腿设计，支腿底部配置了可调脚杯，可根据现场安装地面的平整度调整每个支腿的高度，保障输送面处于水平状态，两支腿之间加装了横向连接杆，大幅提升了整体架体的结构刚性，避免设备运行过程中出现晃动偏移，支腿与上部输送架体的连接位置也带有高度调节余量，可根据前后衔接设备的进料高度调整整台输送装置的工作面高度，适配不同高度差的工位衔接需求。设计过程中充分考虑了现场安装的便捷性，整体架体采用模块化拼接结构，各部件连接位置都预留了标准安装孔位，现场无需复杂焊接作业即可完成组装调试，输送架体的侧边预留了传感器、挡停机构等附加配件的安装位置，方便后续根据产线功能需求拓展加装对应组件，设备整体的安装边界紧凑，窄幅的架体设计不会占用过多产线横向空间，适合在空间有限的车间产线中布局使用，日常维护过程中可快速拆卸护板与链板组件，完成清洁、检修与易损件更换作业，降低长期使用的维护成本。
