机械触发式M18烟雾弹结构设计

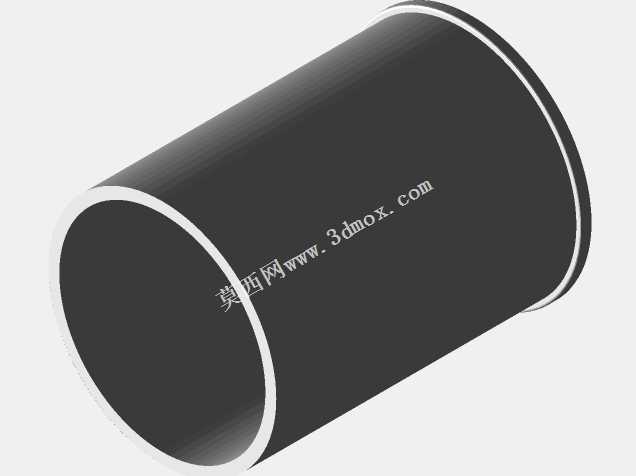

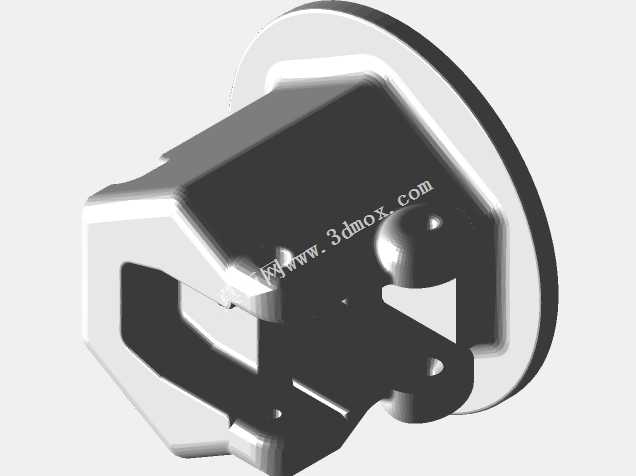

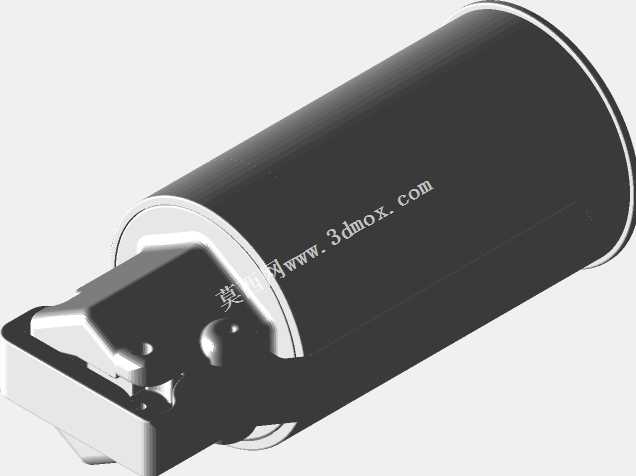

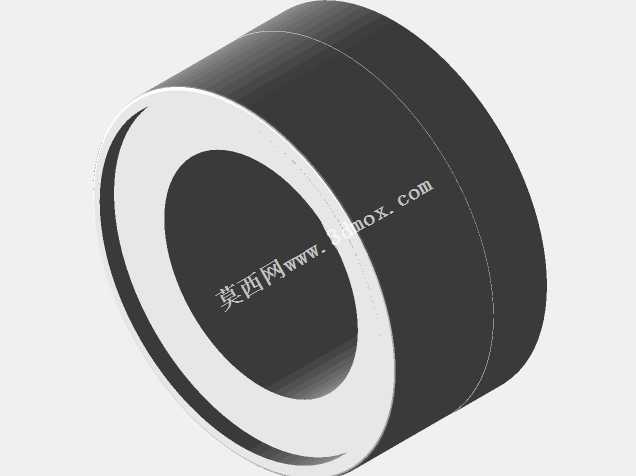

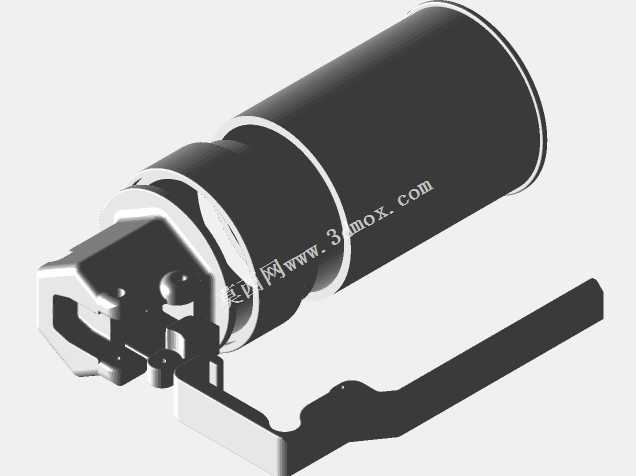

这款机械触发式M18烟雾弹的三维结构设计，主要面向战术演练、场景信号布设、应急遮蔽等实际应用场景，在真人战术对抗训练、消防应急演练、影视特效布设、户外求救信号发送等场景中都能发挥对应的作用，区别于电子触发类的烟雾释放装置，纯机械结构的设计不需要依赖供电模块，在潮湿、低温、强电磁干扰的复杂环境下依然能保持可靠的触发性能，不会因为电路故障出现失效问题。整个产品采用经典的圆柱型握持外形，整体直径适配常规成年男性的单手握持尺寸，握持段做了细微的防滑结构处理，表面没有突出的尖锐棱角，方便使用者快速从装具袋中取出操作，不会出现勾挂装具的问题，整体长度控制在单手握持的舒适区间，携带时可以适配通用的圆柱形装具套，不需要定制专属的携行配件。在功能设计上，这款产品采用侧面按压式的机械击发结构，触发按键做了内凹式的防误触设计，外部有保险结构限位，只有解除保险之后才能按压触发，避免携行过程中因为挤压、碰撞出现误触发的情况，内部的击发机构采用弹簧储能的结构设计，按压触发块之后，击针在弹簧力的作用下快速撞击发火组件，进而引燃内部的发烟药剂，发烟通道在壳体侧面做了均匀的排布设计，能够保证烟雾从多个方向均匀释放，不会因为单侧出烟导致装置喷气偏移，影响释放位置的稳定性。设计过程中重点考虑了结构的可靠性与装配便捷性，整个壳体分为上下两个装配段，采用旋合式的连接结构，连接处做了密封槽设计，可以放置密封圈提升内部的防潮性能，避免内部药剂因为受潮失效，内部的药剂仓、击发组件仓做了独立的腔体分隔，避免击发时的火星直接接触大量发烟药剂导致燃烧速度失控，击发弹簧的选型经过反复校核，既能够保证足够的击发力道戳破发火组件的密封层，又不会因为弹簧力过大导致按压触发需要的力度过高，影响紧急情况下的操作速度。在安装边界的设计上，整个装置的所有外部零件都做了圆角过渡处理，没有突出的结构件，最大外径保持统一尺寸，不管是放入装具还是手持操作都不会出现卡滞，底部做了平面设计，可以稳定直立放置在平整地面上，不需要额外的支撑结构就能完成定点烟雾释放，触发按键的位置设置在握持时拇指自然贴合的区域，使用者单手握持时不需要调整手型就可以完成保险解除和触发操作，整套结构的零件数量控制在合理区间，大部分零件都可以采用常规的机加工或者注塑工艺完成生产，装配流程简单，不需要复杂的专用工装就可以完成整机组装，适合批量生产加工。
