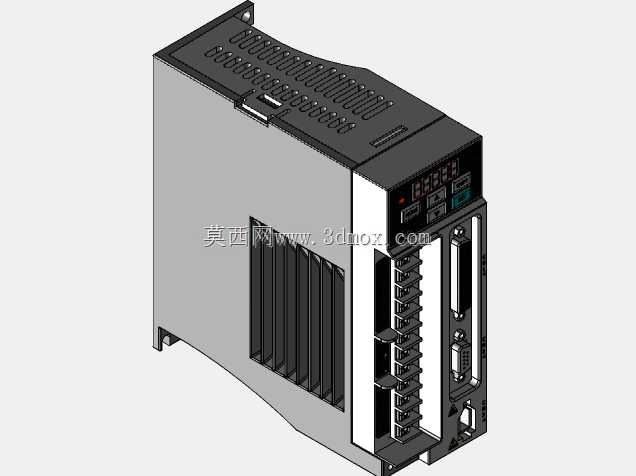

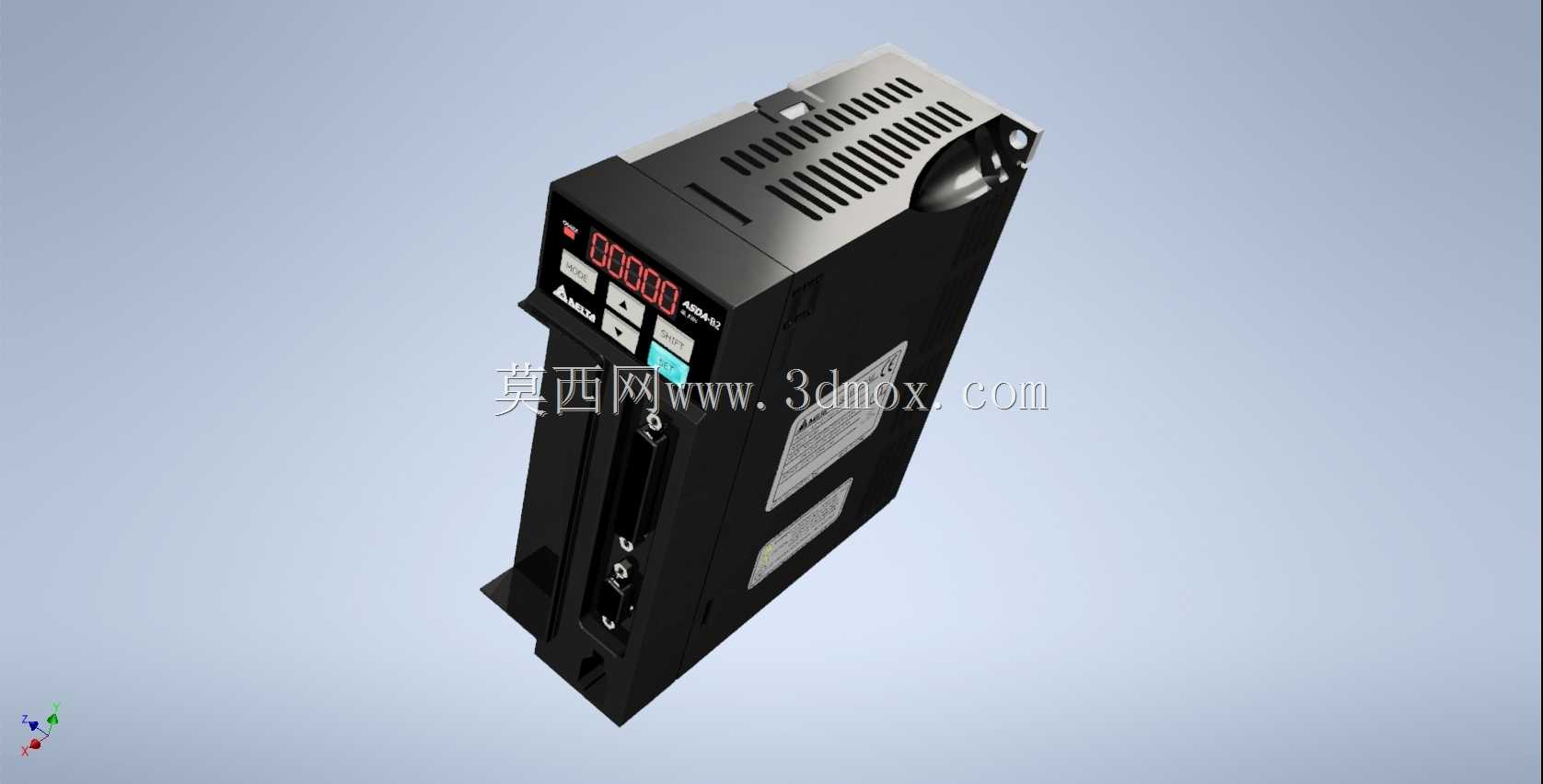

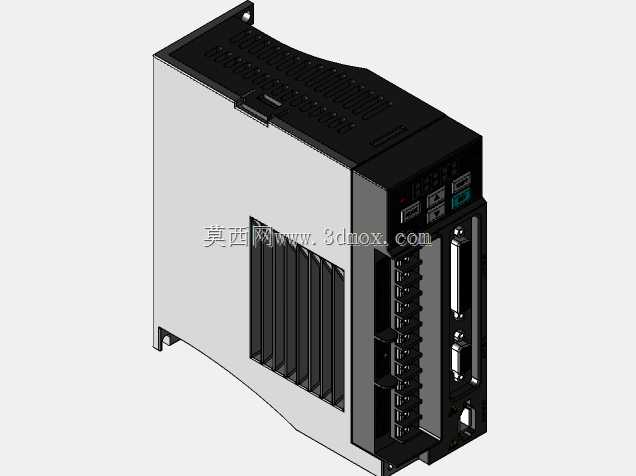

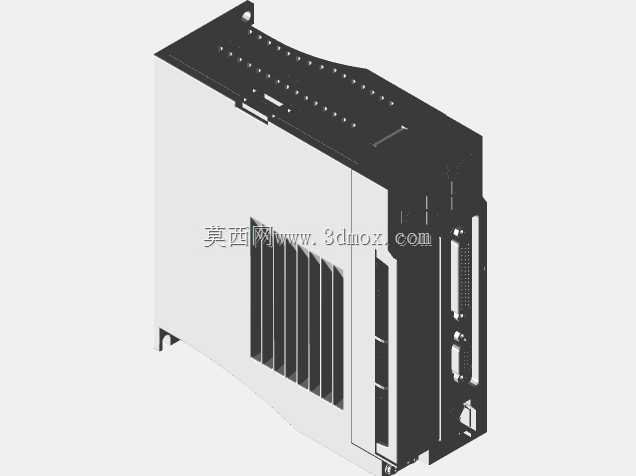

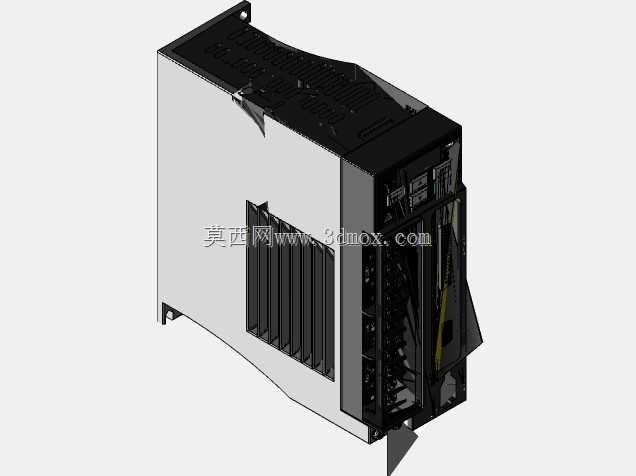

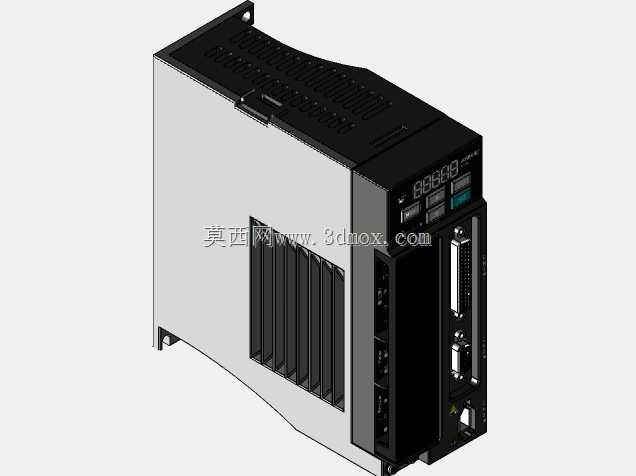

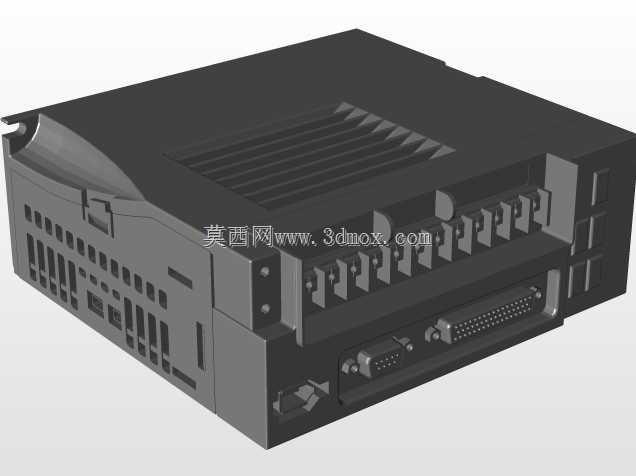

台达ASD-B2系列400W伺服驱动器外观结构

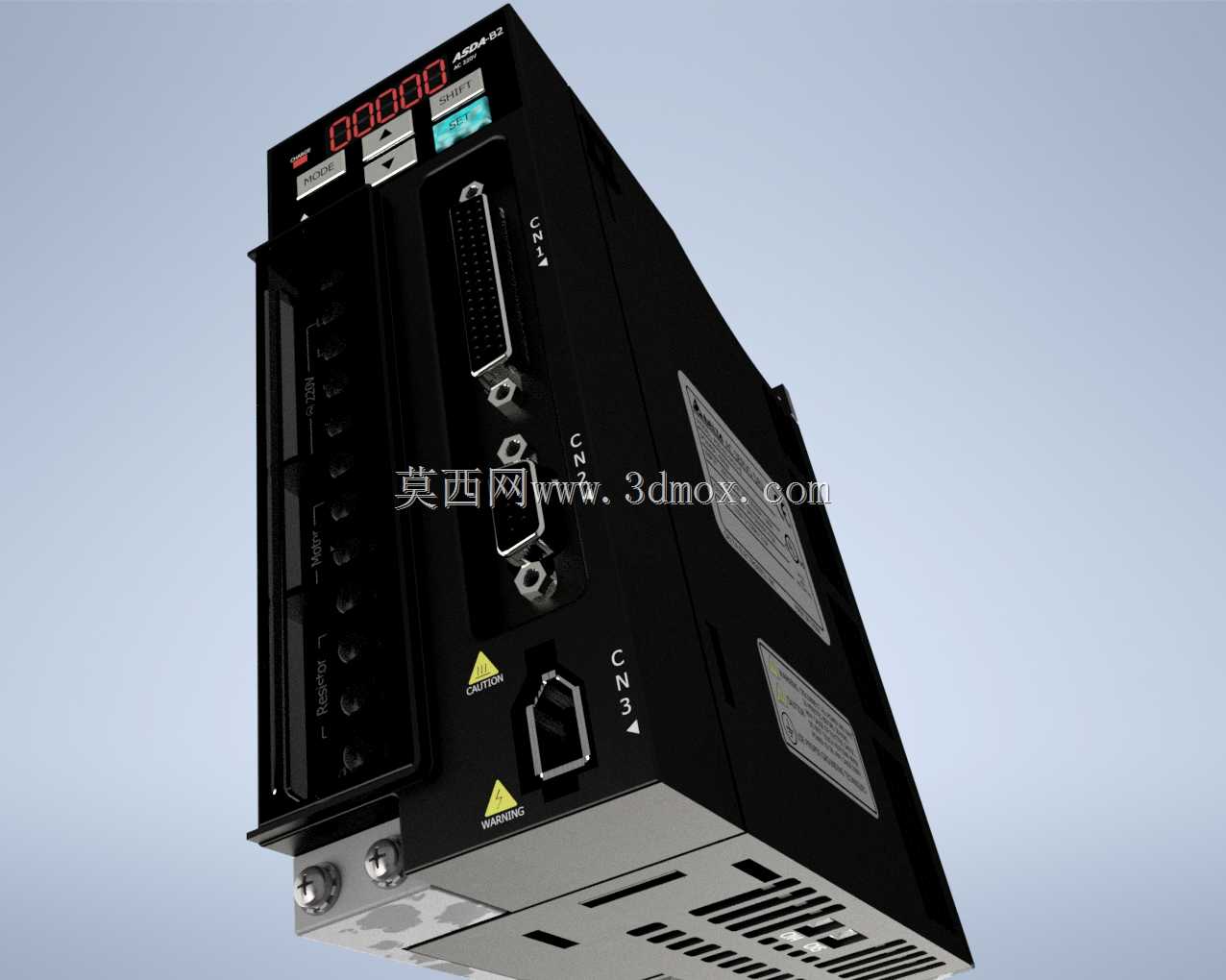

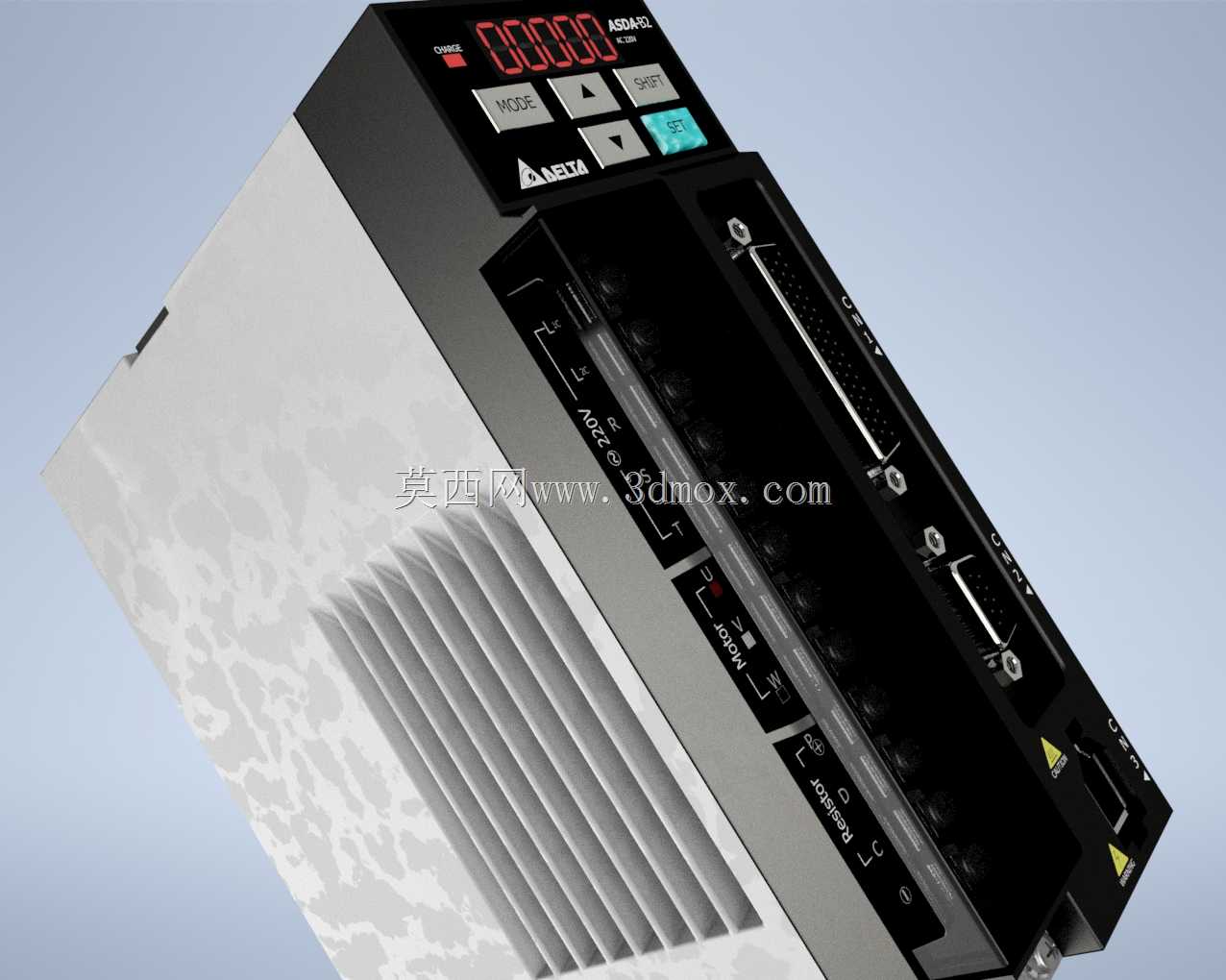

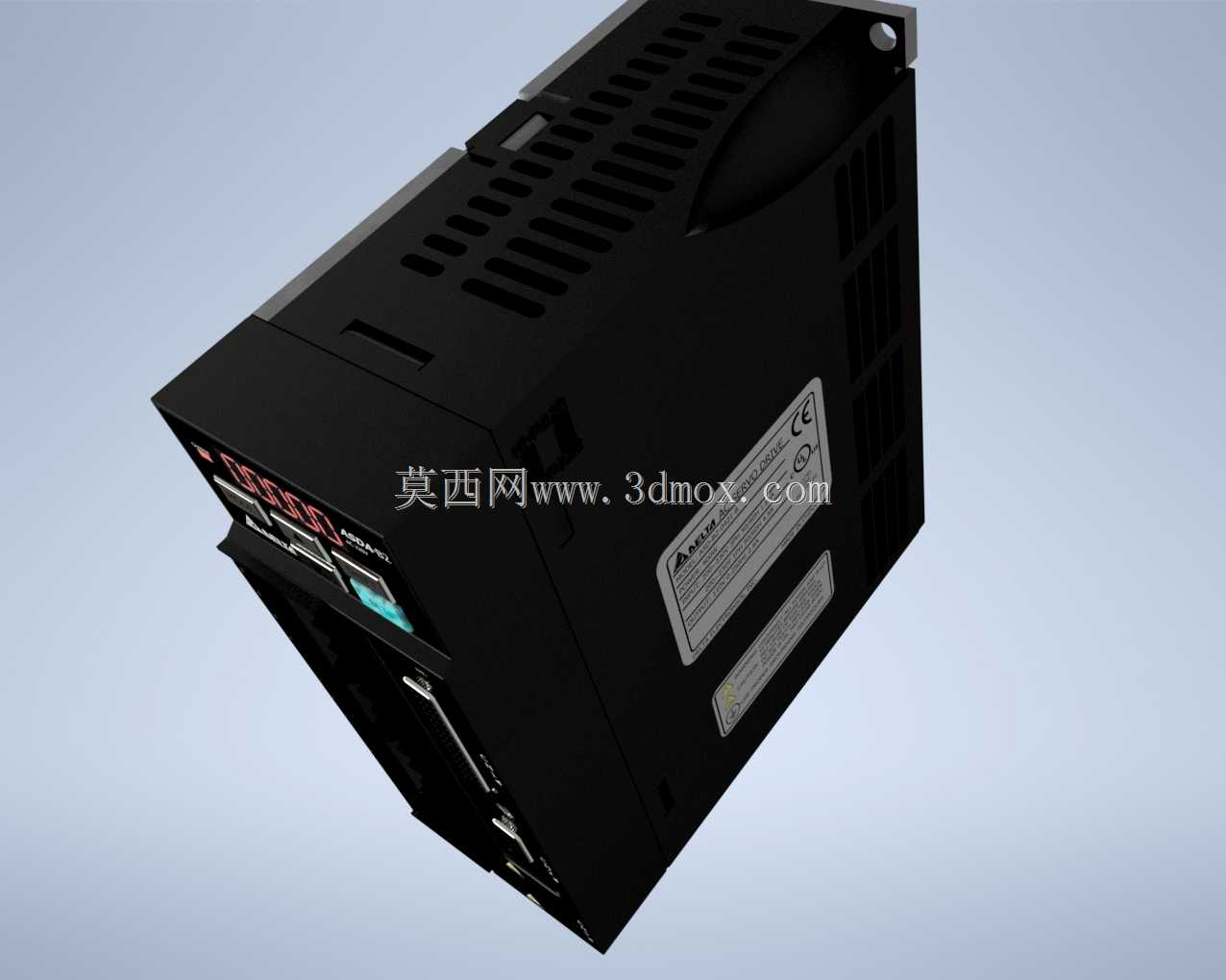

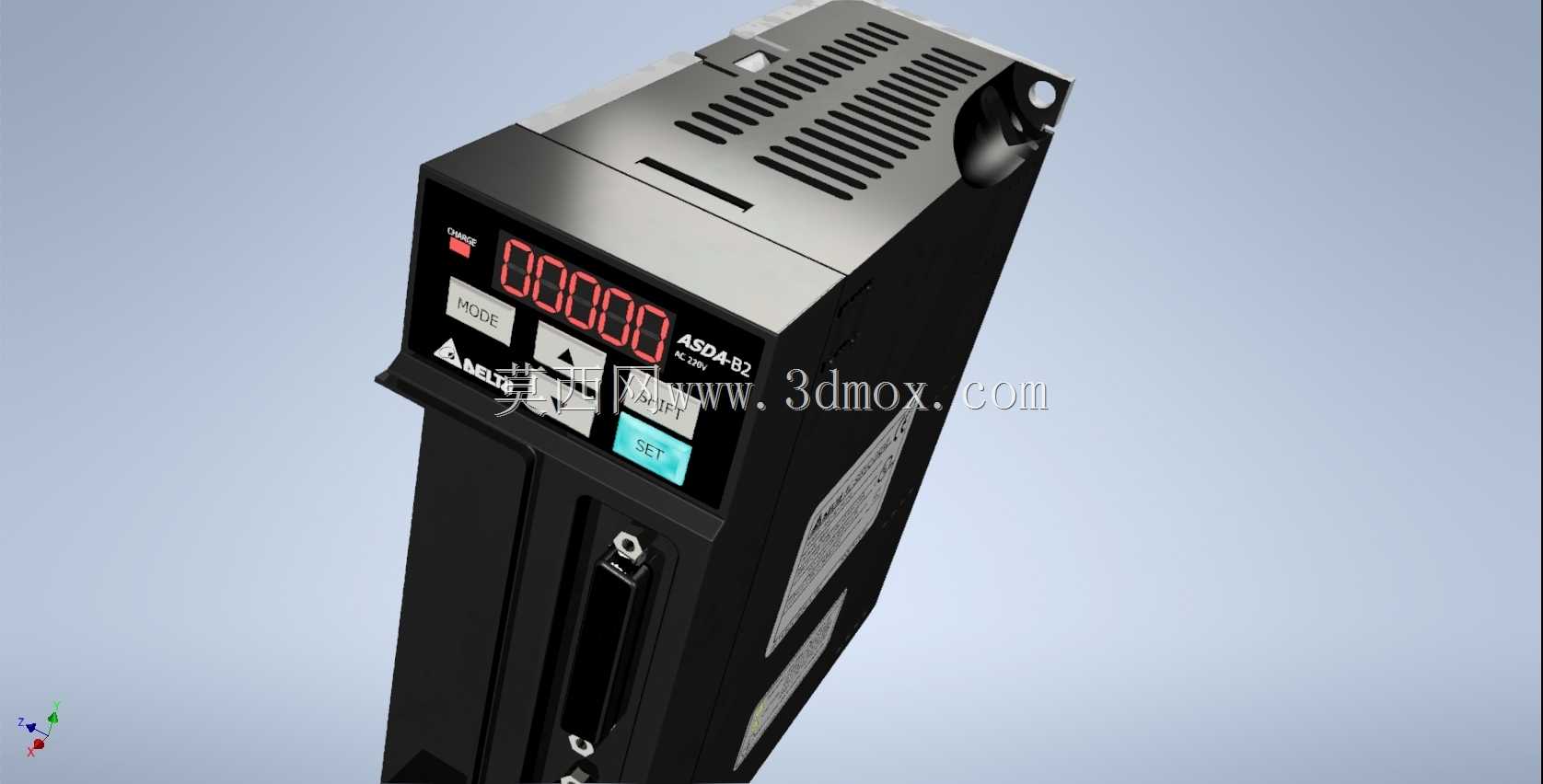

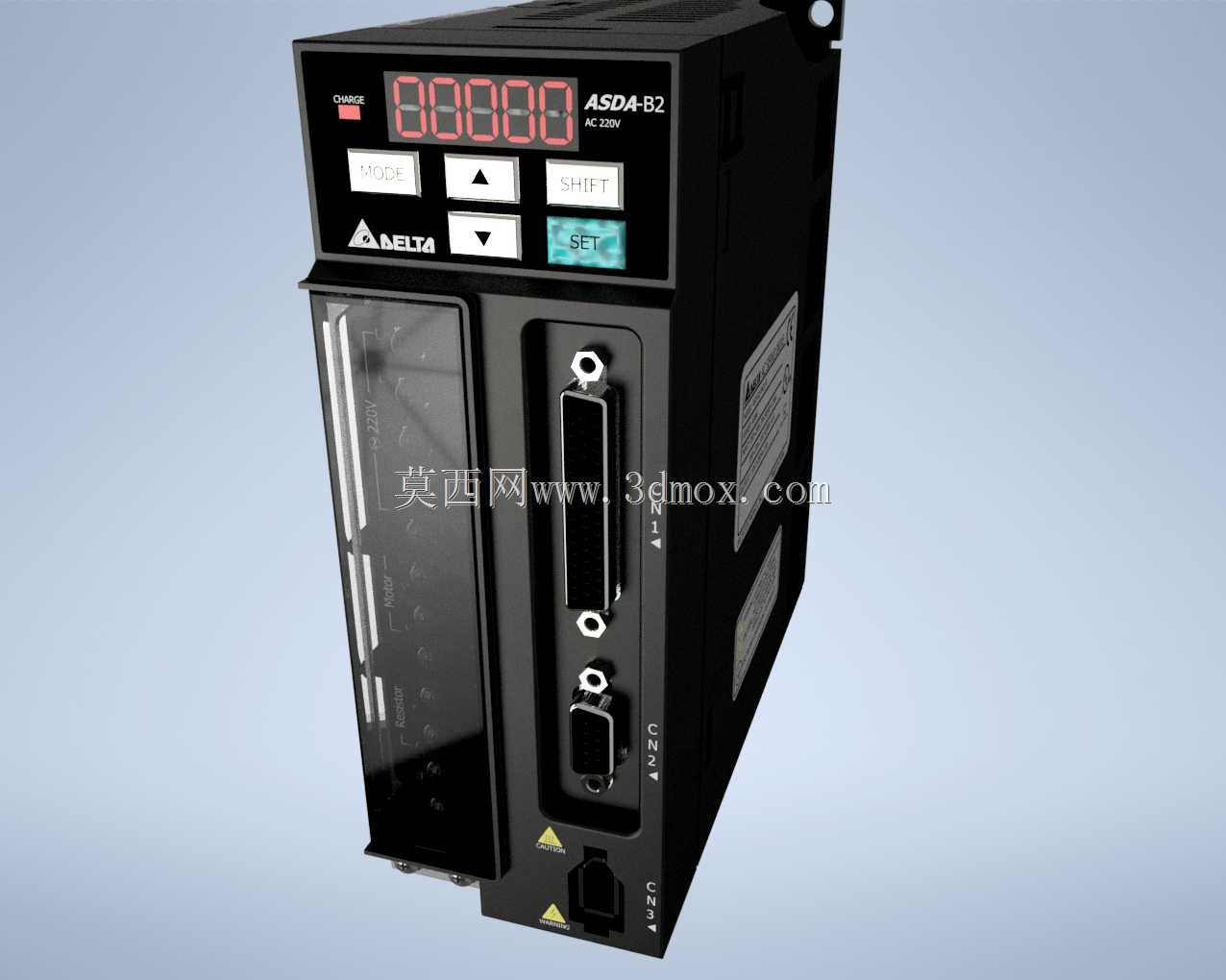

车间现场的伺服驱动器安装位常年受切削液雾气、金属粉尘侵蚀，不少同功率驱动器用不到一年就出现面板按键卡滞、接口氧化接触不良的问题，这款台达ASD-B2系列400W伺服驱动器的结构设计，刚好戳中了这类现场应用的加工适配痛点。前面板的数码显示窗做了内凹下沉处理，边缘比显示面高出1.2mm，日常擦拭设备表面油污的时候，清洁布不会直接剐蹭数码管的透明保护罩，避免长期擦拭留下的划痕遮挡参数读数，操作按键全部采用带密封唇边的软胶材质，按键和面板壳体的间隙控制在0.1mm以内，金属粉尘很难顺着按键缝隙钻进内部电路板，相比市面同规格产品按键缝隙普遍0.3mm的设计，粉尘侵入概率能降低七成以上。侧面的CN接口全部做了防呆导向槽，接口边缘的金属固定座比插接头端面高出0.8mm，现场接线的时候哪怕视线被线缆遮挡，顺着导向槽滑入就能对准针脚，不会出现硬插怼弯插针的装配隐患，接口下方的警示标识采用模内注塑工艺，不是后期丝印的贴纸，常年受车间温度变化、油污侵蚀也不会脱落模糊，运维人员排查故障的时候不用凑近找标识。壳体的散热鳍片做了非等距排布，靠近功率模块的位置鳍片间距2mm，远离热源的边缘位置鳍片间距3mm，既保证核心发热区域的散热面积足够，又避免鳍片过密积攒金属粉尘影响散热效率，鳍片边缘全部做了R0.5的圆角处理，装配的时候不会割破接线人员的劳保手套，也不会刮伤相邻安装的线缆绝缘层。底部的接地端子做了内凹的沉台设计，接线的时候接地端子的固定螺丝不会突出壳体表面，多台驱动器并排安装在电控柜导轨上的时候，相邻设备之间不会因为突出的螺丝刮蹭壳体涂层，也预留了足够的扳手操作空间，不用特意拉开设备间距就能完成接地接线。面板上的SET、移位、方向按键的按压行程做了差异化设计，SET键行程1.5mm带明显的段落反馈，参数设置的时候能清晰感知按键触发，不会出现误触重复设置的问题，方向键行程1mm，日常快速切换参数的时候操作更跟手，不会有拖沓的迟滞感。壳体两侧的安装挂耳做了加厚处理，厚度比同规格产品厚0.3mm，用M4螺丝固定在电控柜安装板上的时候，哪怕长期受设备运行的振动影响，挂耳也不会出现开裂变形的问题，挂耳上的安装孔做了长圆型设计，现场安装的时候如果安装板的固定孔位有±1mm的加工误差，不用重新扩孔就能调整位置完成固定，适配现场加工的公差偏差。
