半比例贝尔UH-1D遥控直升机旋翼头设计

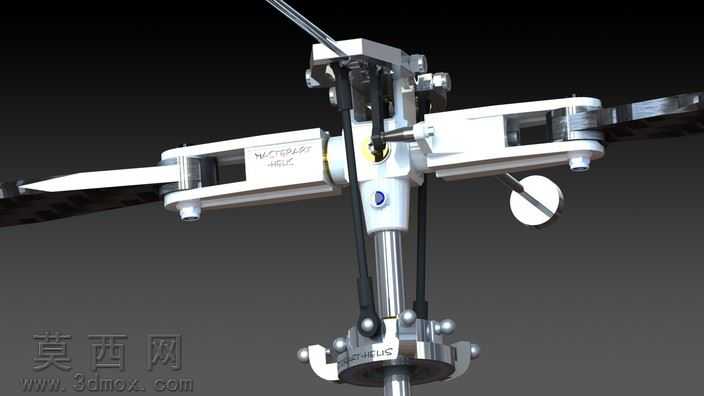

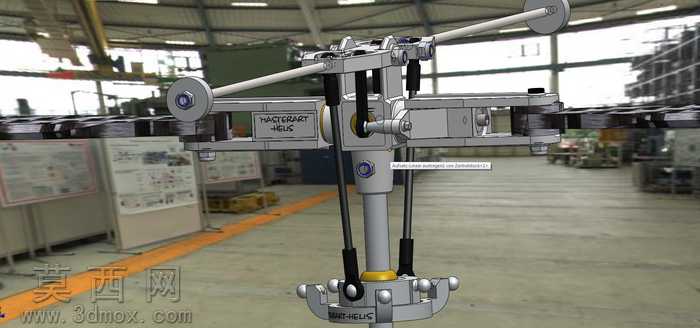

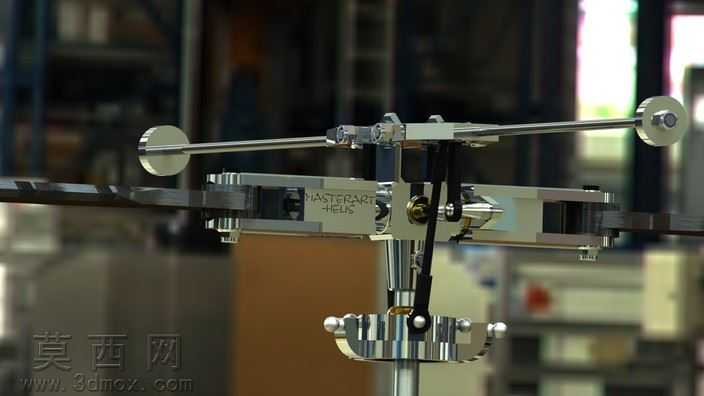

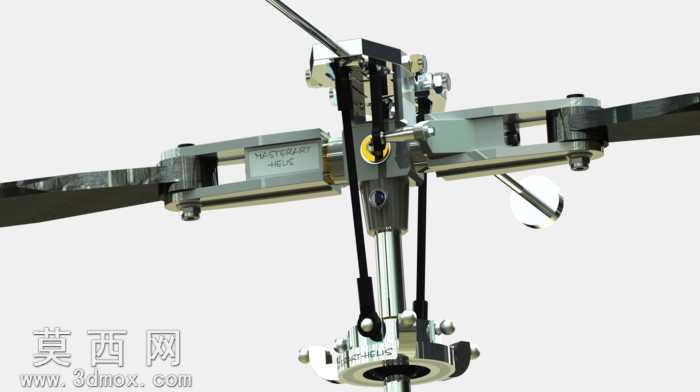

本作品为适配500级遥控直升机打造的半比例贝尔UH-1D旋翼头三维建模作品，建模过程中严格参照真实贝尔UH-1D直升机旋翼头的结构比例进行缩放还原，在保证航模实用飞行性能的前提下，最大化还原真机旋翼头的机械质感与结构特征。建模阶段对旋翼头的核心组成部件进行了精细化拆分建模，包含主旋翼夹座、倾斜盘总成、相位臂、拉杆组件、主轴连接座、平衡翼安装座等核心结构，每一处连接位的公差配合都经过反复校验，确保各活动部件在虚拟装配状态下可实现真实的运动逻辑，能够模拟真实旋翼头的总距变化、周期变距动作，符合遥控航模直升机的机械运动原理。材质渲染阶段针对不同部件的材质特性做了区分处理：金属结构件采用航空铝合金材质表现，还原金属切削加工后的细腻磨砂金属质感，对金属部件的棱边做了轻微倒角处理，模拟真实机加工零件的工艺细节；拉杆类细长零件采用不锈钢材质表现，添加细微的金属拉丝纹理提升真实感；旋翼部分采用碳纤维复合材质表现，还原碳纤材料特有的斜向纹理与半哑光质感；铰接部位的微小轴承零件也做了细节刻画，通过金属高光与内圈深色的材质对比，凸显精密机械的细节层次。设计思路上，该模型并未制作完整直升机整机，而是聚焦旋翼头这一航模直升机的核心功能部件，拆分后的独立部件可直接导出用于3D打印制作，各部件的壁厚、连接孔径都参考现有500级航模的通用标准设计，打印后可直接配合标准航模螺丝、轴承完成组装，无需二次修改结构。建模过程中对旋翼头的变距拉杆长度、倾斜盘的倾斜角度范围都做了运动仿真校验，确保组装后可实现顺畅的变距操作，不会出现结构干涉问题，兼顾了外观仿真度与实际航模改装的实用性，既可以作为航模爱好者改装仿真像真机的配件参考，也可作为直升机旋翼结构教学的直观演示模型，清晰展示单旋翼带平衡翼直升机旋翼头的机械运作逻辑。
