MPX多路复用连接器及配套框架结构设计

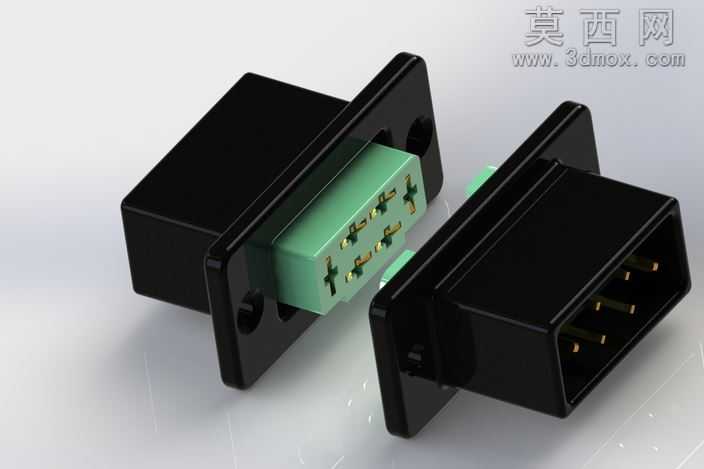

本作品为MPX多路复用连接器及配套框架的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循电子接插件的行业尺寸规范，对插合界面、安装法兰、内部接触件的公差配合做了精准约束，确保模型可直接用于后续的结构验证与生产参考。外观渲染阶段，外壳部分采用哑光黑色硬质工程塑料材质，通过调整材质的粗糙度、反射率参数还原工业接插件的磨砂质感，避免过度反光造成的结构细节丢失；内部接触基座选用浅绿色阻燃工程塑料材质，与黑色外壳形成清晰的色彩区分，金属插针则赋予镀金铜材材质，添加细微的金属拉丝纹理与低强度环境反射，还原真实接插件的金属接触件质感。结构设计上，整套模型分为插座与插头两个可拆分部件，插座端带法兰安装结构，预留两个对称的安装通孔，可直接通过螺丝固定在设备面板上，插合端做了防呆导向结构，避免插合时出现错位损坏接触件的问题；插头端外壳做了防滑握持纹理，内部插针排布与插座端的插孔一一对应，接触件采用弹性接触结构设计，保证多路信号传输时的接触稳定性。设计思路围绕多路信号复用传输的使用场景展开，在有限的插合界面内排布多组独立接触通路，同时兼顾安装便捷性与插合可靠性，框架部分做了加强筋结构优化，在不增加整体壁厚的前提下提升外壳的抗挤压、抗冲击性能，避免日常插拔过程中出现外壳开裂的问题。建模过程中对所有圆角、倒角细节做了还原，包括安装孔的沉台结构、插合面的密封槽预留、接触件的固定卡扣结构都做了1:1的复刻，渲染阶段采用三点布光方案，主光从侧上方打亮主体结构，辅光补全暗部细节，背光灯勾勒模型轮廓，清晰展现连接器的插合关系与各部分结构特征，整套模型结构完整，拆分逻辑清晰，可用于电子设备接口设计参考、接插件选型演示以及多路连接方案的结构验证。
