OM200型游戏操纵杆三维结构设计

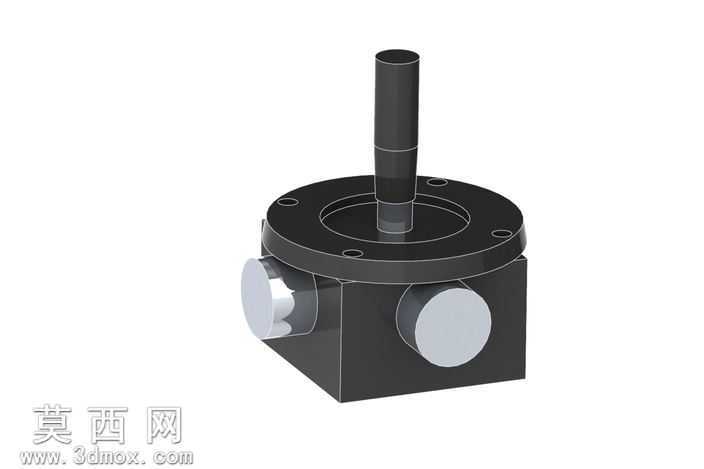

本作品为OM200型游戏操纵杆的三维数字化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循操纵杆类操控部件的实际结构逻辑，从基础基准面搭建开始，依次完成主体基座、操纵杆体、侧置功能轴、法兰安装盘等核心部件的特征构建，每一处结构都匹配实际产品的装配公差要求，确保模型可直接用于后续的结构验证、装配模拟以及衍生设计工作。模型的主体基座采用方形腔体结构设计，顶部设置带均匀安装孔的圆形法兰盘，用于实现操纵杆与安装台面的稳固连接，法兰盘上的四个安装孔采用圆周阵列特征生成，孔位精度完全符合常规操纵杆的安装尺寸规范，可直接适配标准安装场景。中心的操纵杆采用阶梯轴式结构，从基座中心的轴孔向上延伸，杆身做了分段式的直径变化设计，既还原了真实操纵杆的握持段、连接段的结构区分，也通过特征倒角处理避免了模型出现尖锐棱角，提升了渲染后的视觉真实感。基座的两个相邻侧面分别设置了圆柱形的功能轴结构，轴体与基座腔体采用同轴心配合，还原了操纵杆内部电位器或传感组件的安装位结构，轴端做了平面封盖处理，清晰区分出轴体与基座的装配边界。材质渲染阶段，基座主体采用哑光深灰硬质工程塑料材质，模拟工业级操纵杆常用的玻纤增强尼龙材质质感，侧置功能轴的端面采用亮面金属材质，模拟不锈钢端盖的反光效果，操纵杆身采用半哑光深黑塑料材质，与基座材质形成细微的质感区分，法兰盘与基座的衔接处做了细微的圆角过渡，还原注塑零件的工艺特征。设计过程中充分考虑了操纵杆的实际运动逻辑，预留了杆体摆动的空间间隙，各部件的装配关系完全符合实际产品的组装顺序，既可以用于游戏外设的结构教学演示，也可作为操纵杆类产品改型设计的基础模型，模型的所有特征均保留参数化属性，可根据实际设计需求调整安装孔距、杆体长度、基座尺寸等核心参数，大幅提升后续设计迭代的效率。
