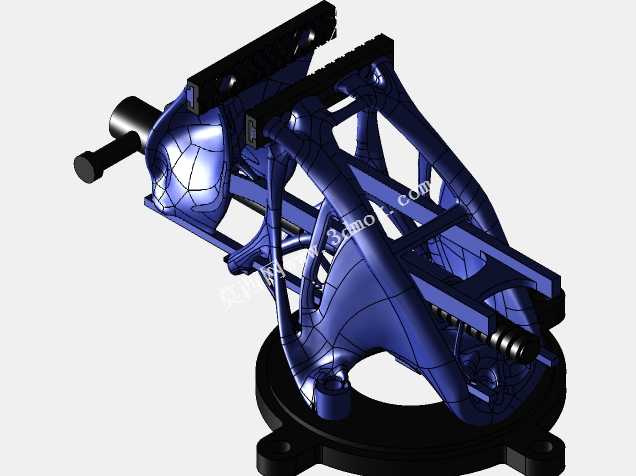

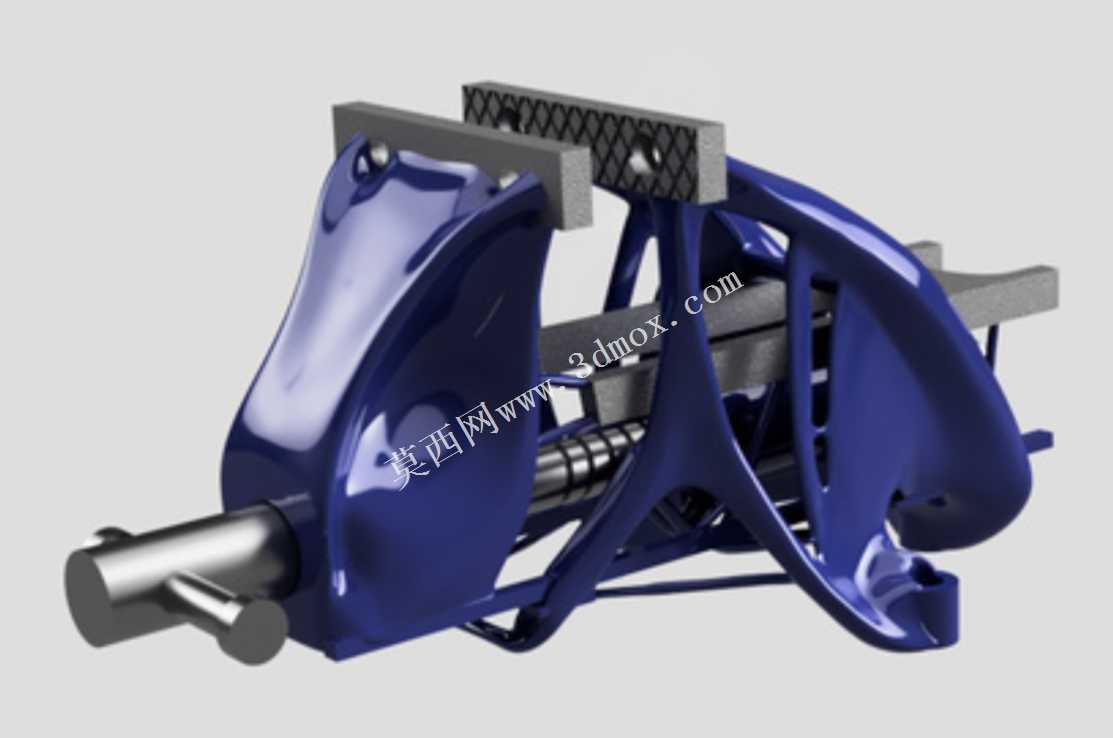

拓扑优化结构回转式台虎钳设计

这款台虎钳是面向机加工、钳工装配、精密修配场景设计的夹持工装，可适配普通钳工台、轻型加工工作台的安装需求，承担小型零件锯削、锉削、攻丝、打磨、零件装配对位等作业的工件固定功能，相比传统台钳在结构强度与自重控制上做了针对性优化，能够在保证夹持刚性的前提下降低整体重量，减少安装台的承重负载。从功能特性来看，该台钳保留了传统台虎钳的核心功能逻辑，通过旋转操作杆带动丝杠传动，驱动活动钳身沿导轨方向做直线往复运动，配合固定钳身完成工件的夹紧与松脱，钳身底部设置回转式安装底座，可根据作业需求调整钳身的水平朝向，无需反复松卸整体安装螺栓即可调整工件的加工角度，适配多方位的加工作业需求。钳口部位预留了标准钳口条的安装位，可根据夹持工件的材质更换光面、齿面或者软质钳口，避免夹伤精加工工件表面，也能提升对毛坯件的夹持摩擦力，防止加工过程中工件移位打滑。在设计思路上，这款台钳采用了拓扑优化的结构生成逻辑，在传统台钳的实体结构基础上，对非主要受力区域做了材料去除，通过仿生式的桁架镂空结构传递夹持作业产生的应力，既保证了丝杠安装位、钳口受力位、底座安装位等核心受力区域的结构强度，避免受力变形导致的夹持精度下降，又大幅削减了非必要区域的材料冗余，让整体结构的应力分布更加均匀，不会出现传统实体台钳局部应力集中导致的断裂风险。从外形尺寸与安装边界来看，这款台钳的整体轮廓适配常规中小型钳工台的安装空间，底座采用标准的双耳螺栓固定结构，安装孔位间距符合通用台钳的安装尺寸规范，可直接替换同规格的传统台钳无需重新在工作台打孔；钳身最大开口距离覆盖常规小型零件的加工夹持范围，钳身高度适配钳工站立作业的操作高度，操作杆的长度经过力矩优化，无需借助加力杆即可提供足够的夹持力，同时避免操作力过大导致丝杠过载变形。整体镂空的结构设计也减少了加工过程中切屑、切削液的积存，日常清理维护更加便捷，不会像传统封闭结构台钳那样在腔体内积存铁屑导致丝杠卡滞，能够有效延长工装的使用寿命，降低日常维护的工作量。
