带滑轨式手提袋物料自卸装置结构

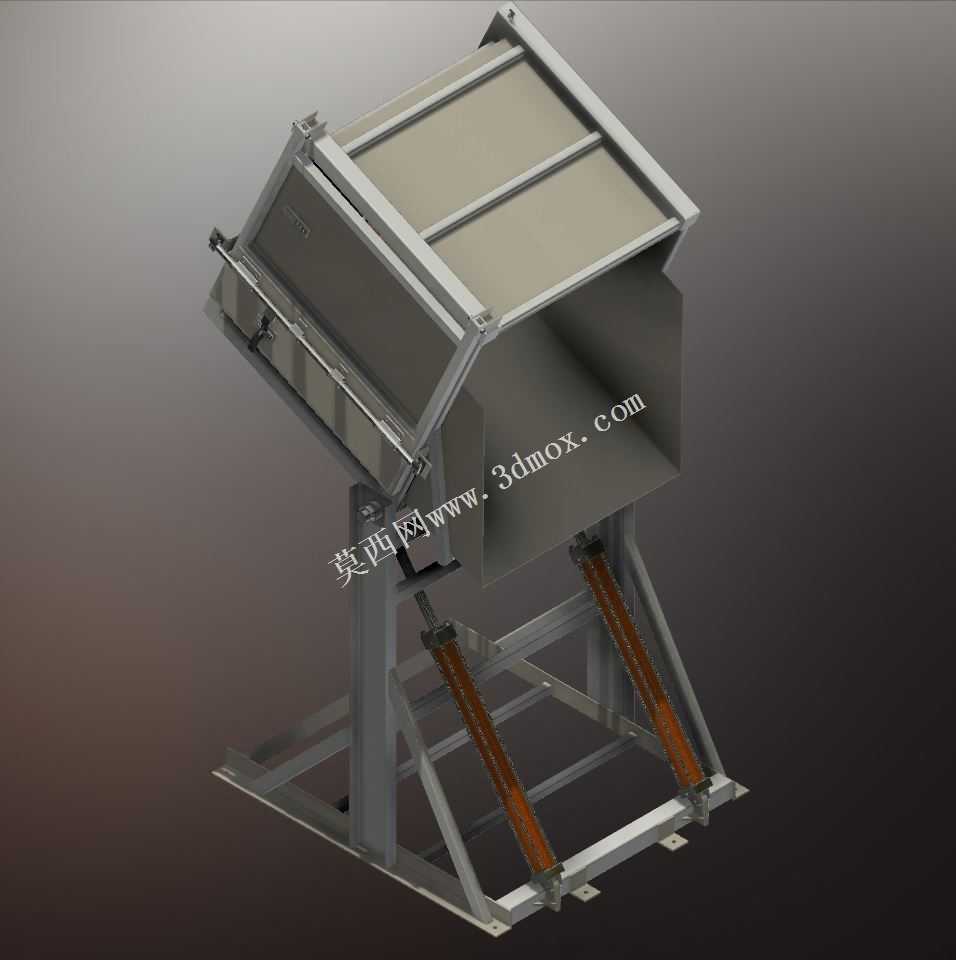

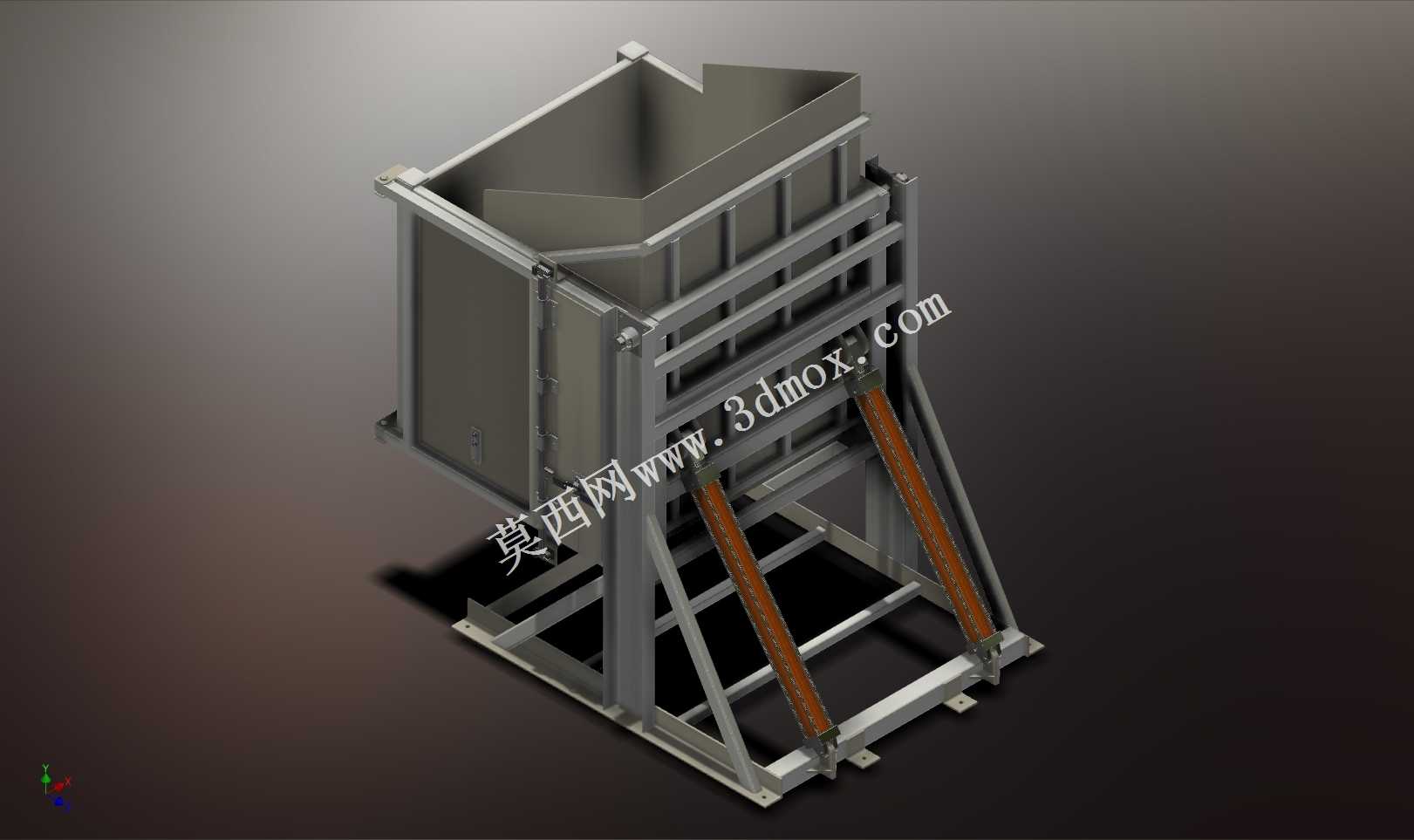

该款带滑轨的手提袋自卸装置，主要面向软质袋装物料的中转卸料作业场景，常见于包装加工车间、仓储物流周转区、轻工生产流水线的末端工位，用来解决人工倾倒袋装物料时劳动强度大、撒漏率高、作业效率低的痛点，适配编织袋、纸质手提袋、覆膜无纺布袋等多种常见袋装包装物的卸料需求，可对接上游物料输送线或者人工上料工位，下游可衔接料仓、输送设备或者加工主机的进料口，完成袋装物料的自动化倾转卸料作业。整套装置采用框架式焊接机架作为承载主体，底部预留标准化安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可搭配脚轮组件做成移动式作业单元，适配不同工位的灵活转场需求，机架整体采用矩形型钢焊接成型，兼顾结构刚性与轻量化需求，侧面预留的安装平面可按需加装防护栏、感应开关或者防尘护罩，适配不同车间的安全作业规范。装置核心的料斗部分采用上宽下窄的敞口式设计，进料端做外翻折边处理，方便人工或者机械臂将装满物料的手提袋放入料斗内，料斗内壁做顺滑过渡处理，无直角积料死角，倾倒物料时不会出现残留卡料的问题，料斗两侧通过滑动副与机架上的倾斜滑轨连接，搭配两组平行布置的液压驱动杆作为动力输出元件，卸料作业时驱动杆伸出，带动料斗沿滑轨向上滑移同时完成倾转动作，当料斗滑移至滑轨顶端时恰好达到预设倾转角度，袋内物料可在重力作用下完全滑落至下游接料位置，复位时驱动杆回缩，带动料斗沿滑轨回落至初始水平接料位置，整套动作行程平稳，不会出现物料甩溅或者料斗卡滞的问题。在设计过程中重点考量了作业时的受力分布，滑轨采用倾斜布置的形式，相比传统铰接翻转的自卸结构，可大幅降低驱动元件的出力需求，同时滑移过程中料斗的重心始终落在机架支撑范围内，不会出现偏载倾覆的风险，驱动杆两端均采用铰接连接，可自动补偿安装过程中的位置偏差，避免出现憋卡损坏元件的问题。料斗的深度与开口尺寸经过匹配设计，可容纳常规尺寸的满装手提袋，不会出现放料干涉或者物料外溢的问题，机架底部的支撑腿做外扩设计，进一步提升设备运行时的稳定性，即使满负载卸料作业时也不会出现晃动移位的情况，整套结构没有复杂的传动部件，日常维护仅需定期检查滑轨润滑情况与驱动杆的连接紧固状态即可，维护成本极低，可长时间连续稳定运行在生产作业场景中。
