ABB并联脱扣12VAC3B84电气元件结构

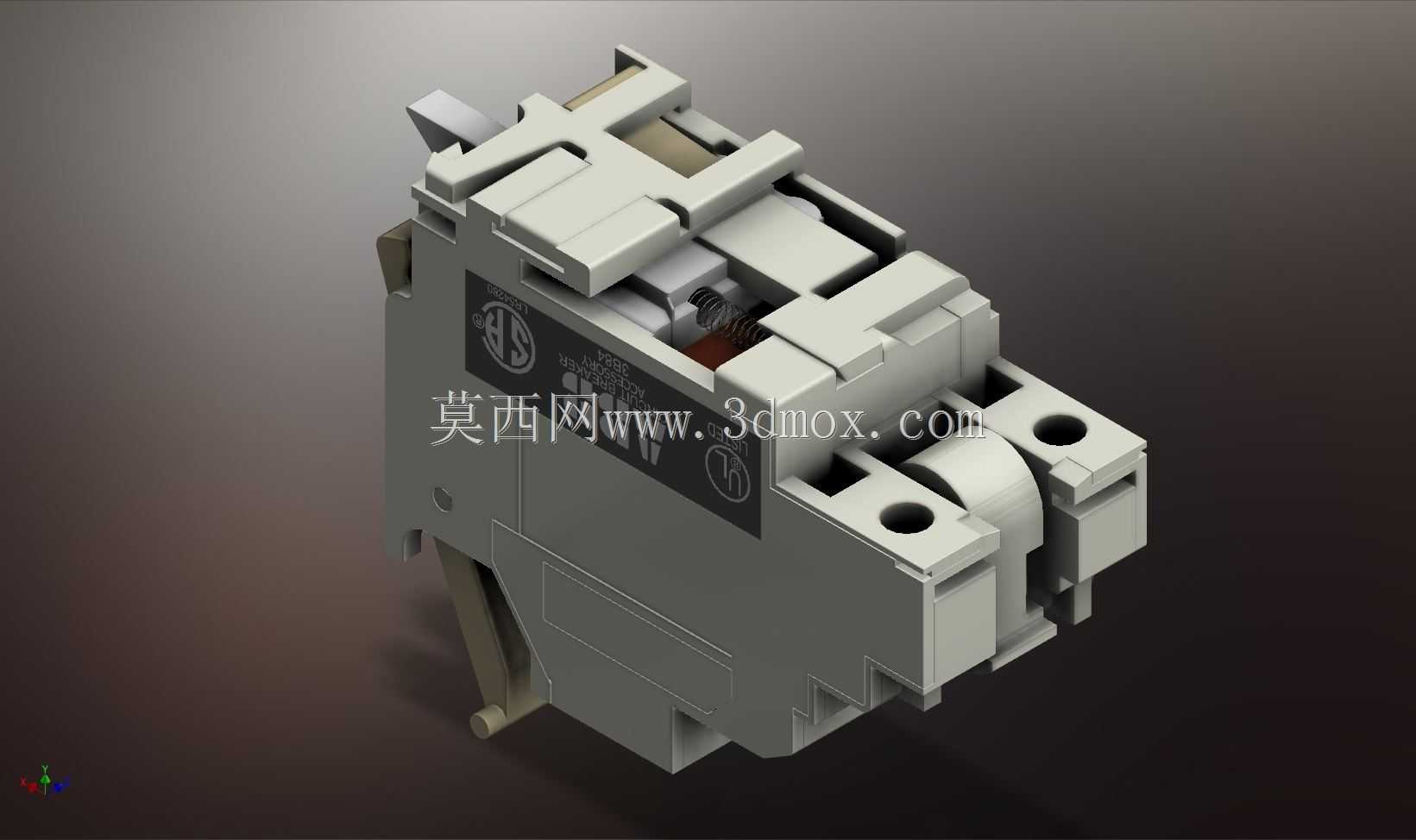

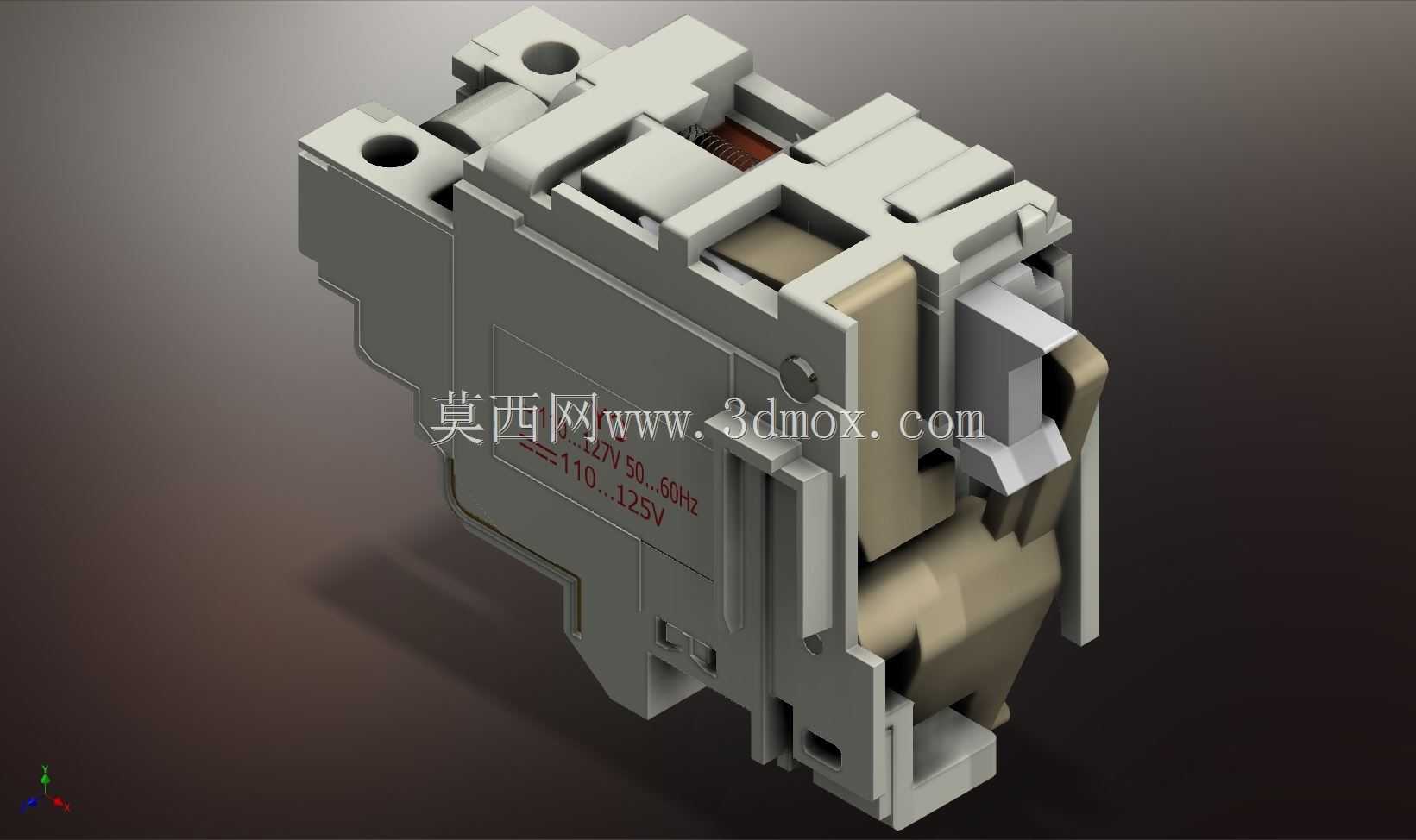

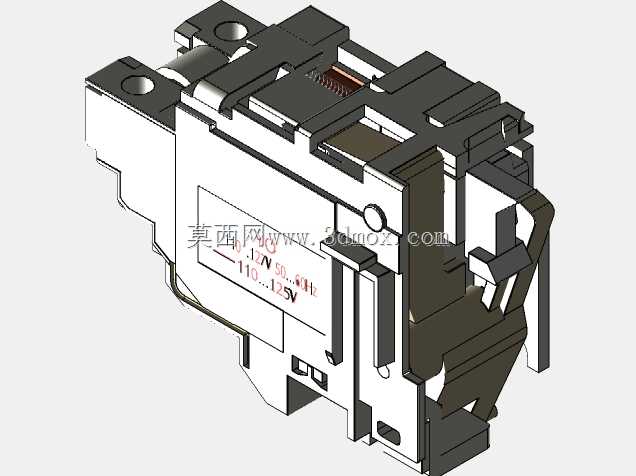

这款并联脱扣元件主要应用于低压配电回路的远程分闸控制场景，在楼宇配电、工业控制柜、机电设备动力配电盘中，常与主断路器配套安装，实现远程触发断路器分断的功能，当回路出现需要远程切断供电的工况时，给脱扣器通入额定12VAC控制电压，即可驱动内部机构动作，带动断路器操作机构解锁完成分闸，避免运维人员近距离操作高压回路带来的安全隐患。从结构设计来看，这款脱扣器采用卡扣式安装基座，适配标准DIN导轨安装尺寸，整体外形紧凑，宽度与单极微型断路器的安装模数匹配，不会额外占用过多柜内安装空间，安装时直接卡入导轨即可完成固定，接线端子采用带防护挡板的螺丝压接结构，能避免接线过程中误触相邻带电部件，同时压接力度足够保证多股软线或硬线的可靠连接，不会出现运行中接线松脱的问题。内部结构采用电磁驱动设计，线圈通电后产生的电磁力驱动衔铁动作，衔铁带动脱扣推杆顶出，触发断路器的脱扣锁扣，整个动作行程经过精准调校，既保证触发时的力度足够推动锁扣解锁，又不会因为行程过大对断路器内部机构造成额外冲击，延长整套配电组件的使用寿命。外壳采用阻燃工程塑料注塑成型，表面做了哑光防眩光处理，接缝处的卡扣配合紧密，能达到IP20的防护等级，防止手指误触内部带电部件，同时外壳的耐热等级满足低压配电设备的长期运行温升要求，在柜内长期40摄氏度的环境温度下不会出现外壳变形、机构卡滞的问题。在建模细节还原上，完整复刻了产品的安装卡扣、接线孔位、标识刻印位置、动作推杆的伸出位置，所有配合面的间隙都按照实物的装配公差做了还原，不管是用于配电盘的三维布局校验，还是做电气安装的干涉检查，都能直接调用模型完成布局验证，不需要额外调整尺寸参数。实际选型配套时，这款脱扣器需要匹配对应系列的微型断路器，安装位置位于断路器的侧方附加舱位，安装时不需要对断路器本体做任何改装，直接卡入对应卡槽即可完成机械联动，接线时需要注意控制回路的电压等级必须匹配脱扣器的额定线圈电压，避免电压过高烧毁线圈，或是电压不足导致脱扣动作不到位，无法可靠分断断路器。在日常运维中，这类脱扣部件需要定期做动作测试，检查推杆动作是否顺畅，线圈通电时的吸力是否足够，避免长期处于柜内积灰环境导致机构卡滞，在需要远程分闸的关键时刻出现拒动的问题。
