激光切割机用二氧化碳反射镜安装支架

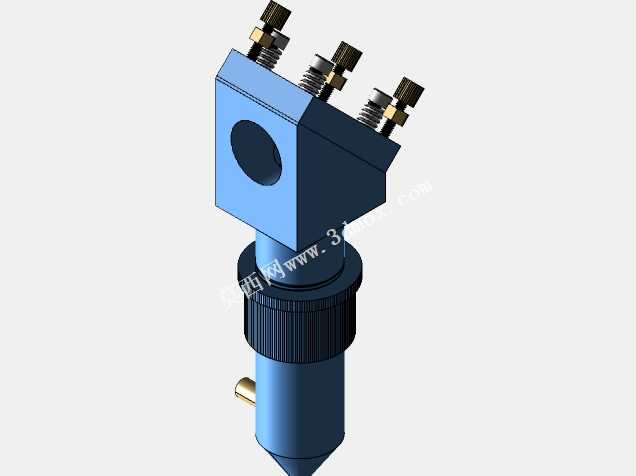

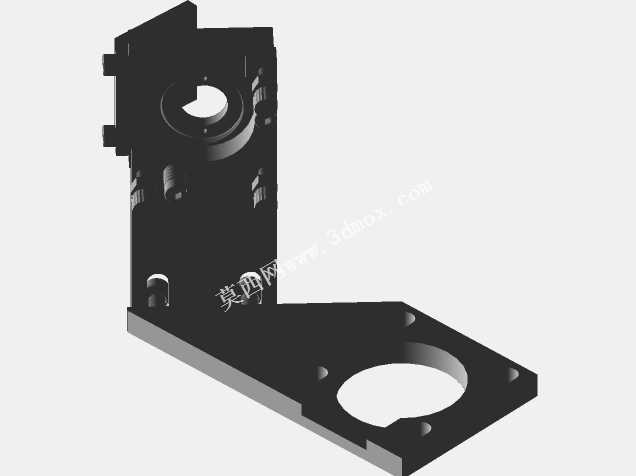

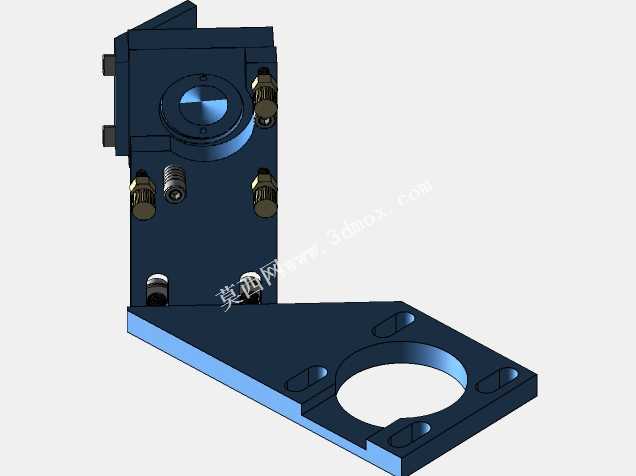

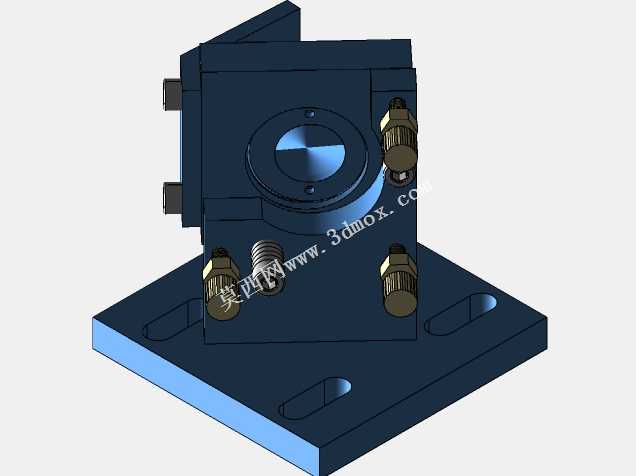

在金属板材加工、非金属材料裁切的工业生产场景中，高功率CO2激光切割设备的光路稳定性直接决定了切口质量、加工精度与长期运行可靠性，反射镜支架作为光路系统中承载反射镜片、调整光路走向的核心承载构件，是保障激光束精准传导至加工头的关键结构件。这款反射镜支架主要适配中高功率二氧化碳激光切割设备的光路传输段，可分别安装在光路转折节点、切割头近端等位置，承担固定反射镜片、提供多维度调节余量、隔绝加工振动对光路偏移影响的核心作用，能够在车间复杂的振动、温变环境下长期保持镜片位置精度，避免光路偏移导致的切割焦点错位、切口挂渣、切不透等加工缺陷。从功能特性来看，该支架采用分体式刚性基座设计，底部安装板设置多组长条形安装腰孔，可兼容不同安装基面的孔位偏差，安装时无需额外扩孔即可完成位置粗调，大幅降低现场安装调试的工作量；支架主体设置多组细牙调节旋钮，分别对应反射镜的俯仰角度、水平偏转角度的微调，调节螺距经过优化，单圈调节量对应光路偏移量控制在微米级，既可以实现光路的精准校准，也能在调节完成后通过锁紧结构实现位置锁止，避免设备运行过程中的振动导致调节位置偏移；镜片安装位设置密封压合结构，可适配标准尺寸的二氧化碳激光反射镜片，压合边缘采用柔性缓冲材质，既可以保证镜片安装的平面度，也能避免刚性压合导致的镜片应力碎裂，同时预留的防护间隙可减少加工粉尘、切削飞溅物对镜片表面的污染。在设计思路上，这款支架优先保障结构刚性与调节便利性的平衡，主体承载部分采用厚壁结构设计，避免长期受力产生的形变偏移，所有调节部件均布置在操作人员易触碰的外侧方位，调试时无需拆解周边防护结构即可完成光路校准；安装边界方面，底部安装板的腰孔间距适配主流激光切割设备的光路安装梁标准尺寸，整体高度经过压缩设计，不会占用过多光路腔体内的安装空间，支架突出的调节部件均做了圆角处理，避免安装调试过程中剐蹭操作人员或周边管线，同时整体结构预留了冷却气路的安装位，可适配带吹气防护的反射镜组件，满足高功率长时间切割作业的散热防护需求。
