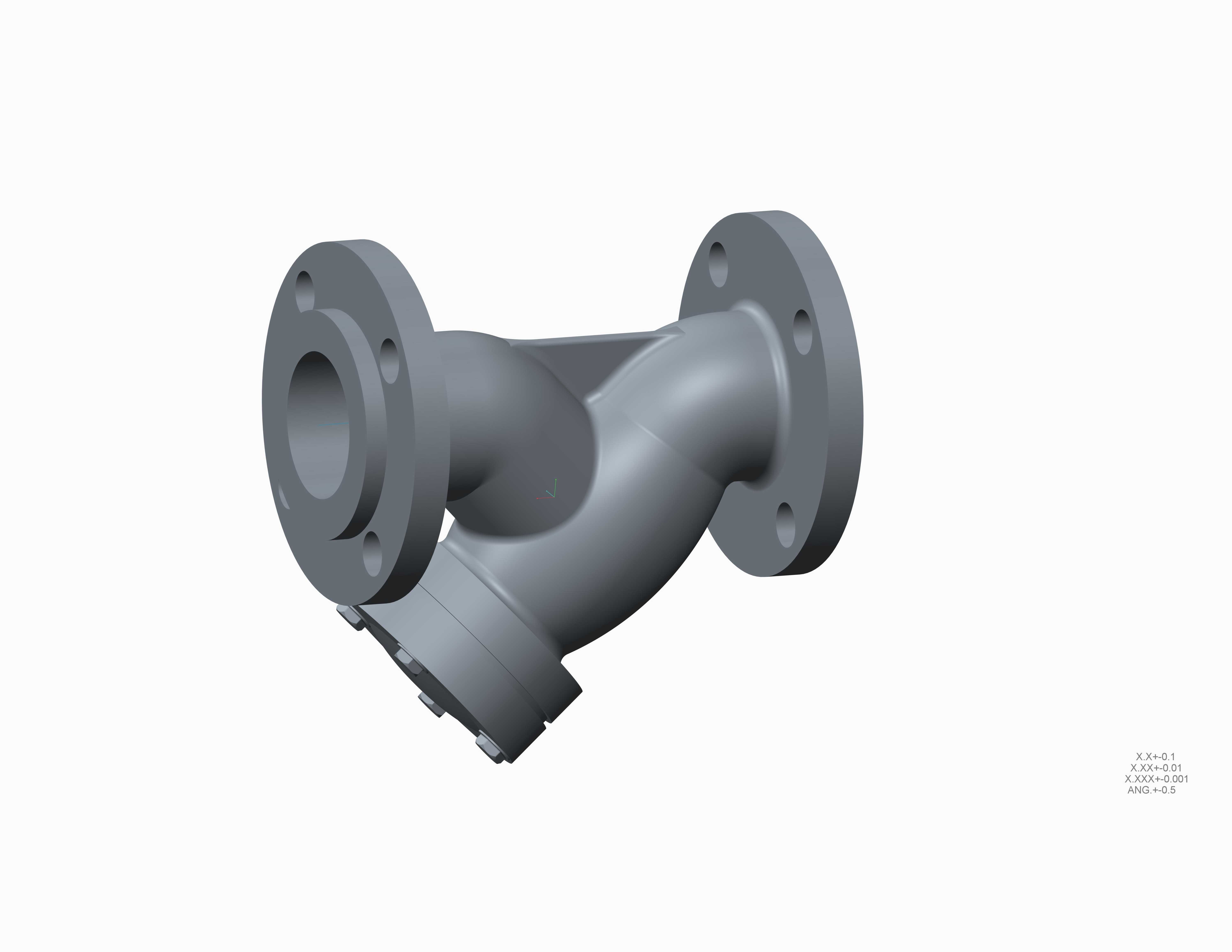

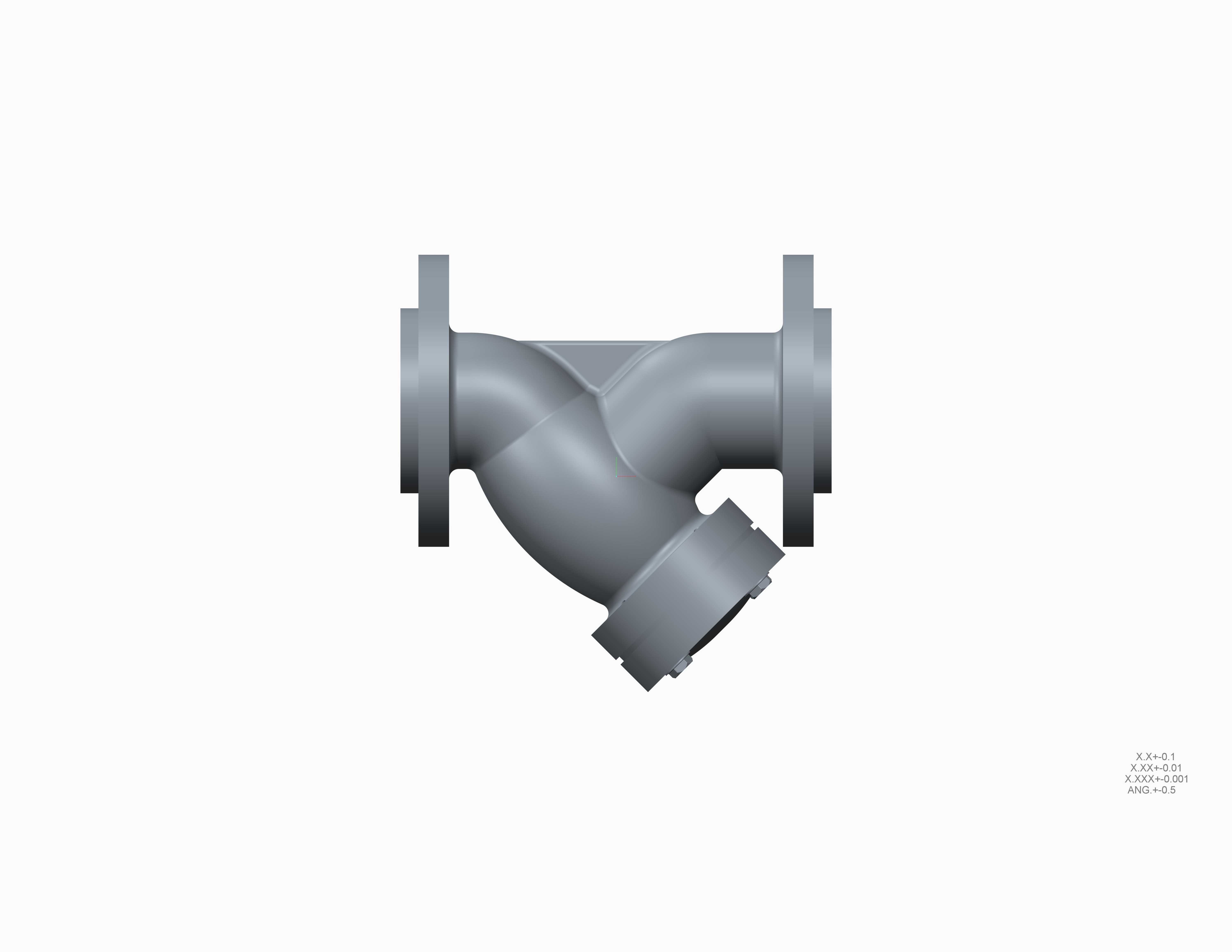

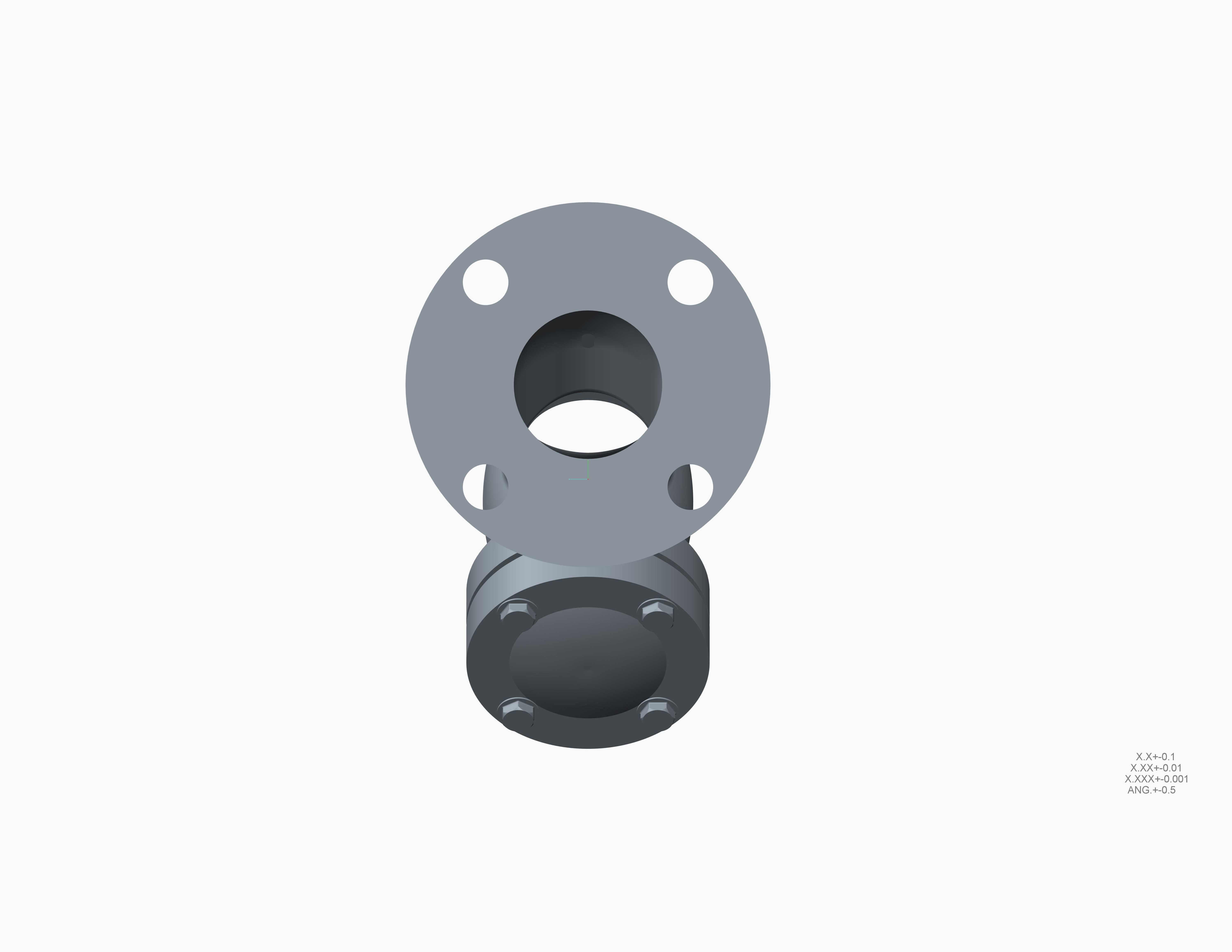

铸铁法兰连接式Y型管路过滤装置

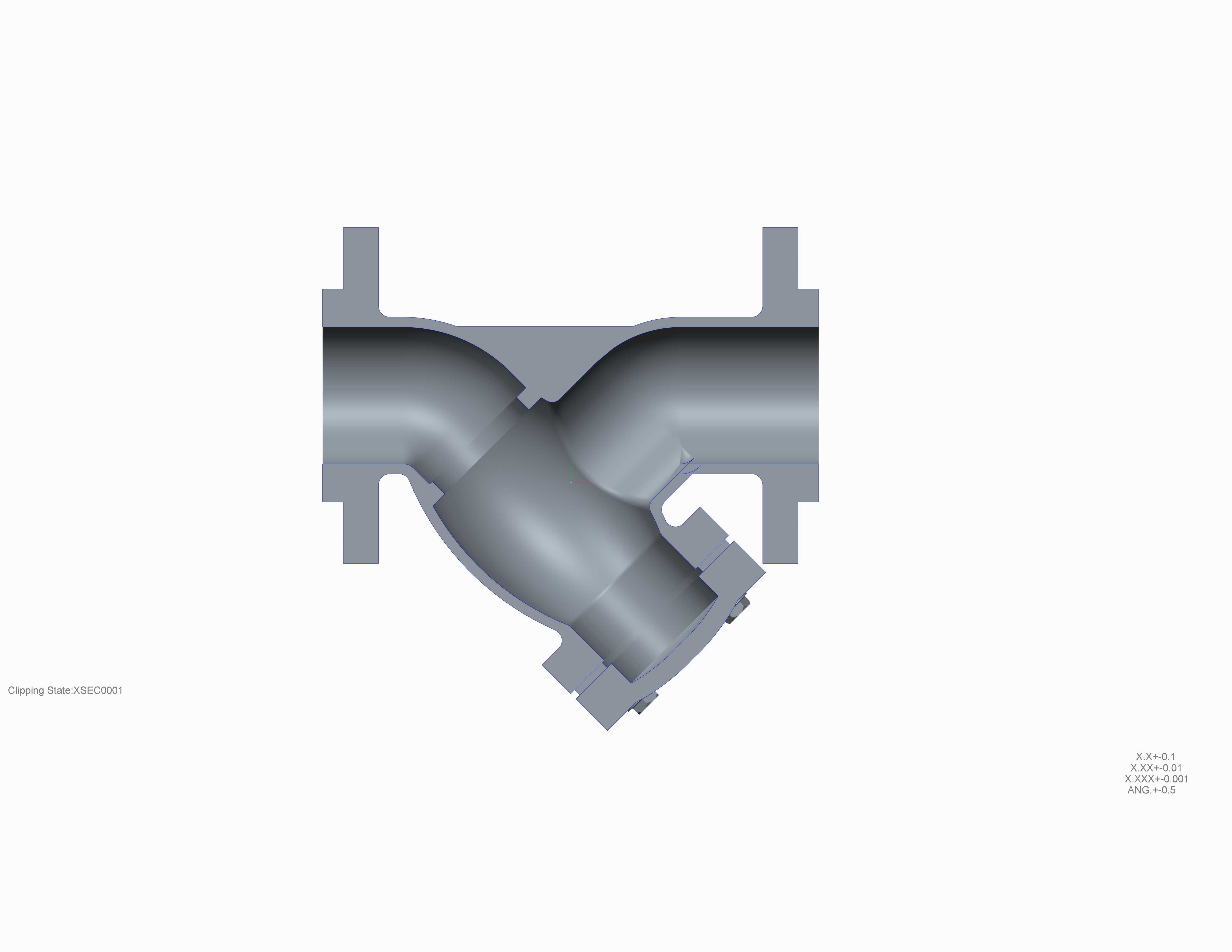

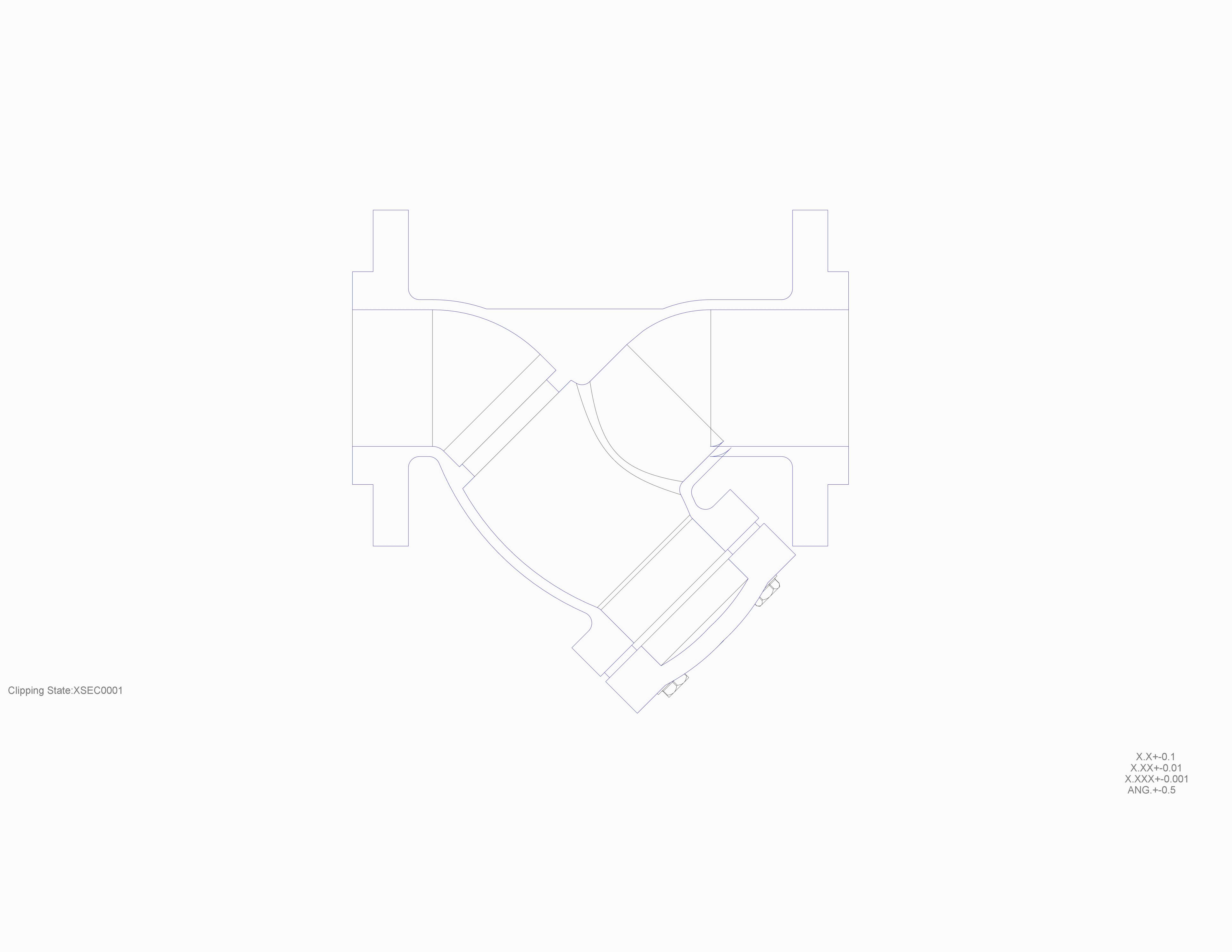

这款铸铁法兰Y形过滤装置，是流体输送管路系统中不可或缺的保护性配件，广泛应用在市政给排水、暖通蒸汽输送、化工流体传输、消防供水、工业循环水系统等诸多场景中，承担着拦截流体中固体杂质、保护下游精密设备的核心作用。在实际的管路运行场景里，流体往往会携带管道锈蚀脱落的碎屑、施工残留的焊渣、介质裹挟的泥沙颗粒等固体杂质，如果这些杂质直接进入下游的阀门、水泵、换热设备、精密仪表等部件，很容易造成流道堵塞、密封面划伤、叶轮卡滞、测量失准等故障，严重时还会引发管路泄漏、设备停机甚至生产安全事故，而这款Y型过滤器就安装在管路的关键节点位置，在不影响流体正常通流的前提下完成杂质拦截。从功能特性来看，这款过滤器采用Y形的流道结构设计，相比直通式过滤结构，它的流体阻力更小，压损控制更优异，不会对管路的输送效率造成明显影响；滤腔倾斜布置的设计，让拦截下来的杂质可以自然沉积在滤筒下端的容污腔里，不会持续堆积在滤网上造成通流面积快速衰减，日常维护时只需要拆下下端的排污堵盖，就可以清理沉积的杂质，不需要将整个过滤器从管路上拆卸下来，运维操作十分便捷。在设计思路上，这款产品整体采用铸铁材质成型，铸铁本身具备优异的抗压强度和抗形变能力，同时材料成本可控，适配多数中低压管路的压力等级需求，能够稳定适应常规水、蒸汽、弱腐蚀性流体等多种介质的输送环境；两端采用标准法兰连接结构，法兰盘上的螺栓孔位按照通用管路法兰标准设计，能够和同压力等级、同通径的标准法兰管路直接对接安装，不需要额外制作转换接头，现场安装的适配性极强。从安装边界和外形尺寸来看，这款过滤器的整体结构紧凑，Y形分支的倾斜角度经过优化，既保证了足够的滤筒容污空间，又不会占用过多的管路侧向安装空间，安装时只需要保证滤筒的排污端朝向斜下方，预留出足够的排污操作空间即可，不需要对原有管路的走向做大幅调整；法兰盘的密封面采用平面密封结构，搭配常规的法兰密封垫片就可以实现可靠的管路密封，能够有效避免运行过程中的介质渗漏问题。在实际选型应用中，这款过滤器可以根据管路的实际通流需求匹配对应通径的规格，内部的滤网可以根据需要拦截的杂质粒径选择不同的网孔规格，既可以用于大颗粒杂质的粗过滤场景，也可以通过更换细目滤网满足高精度的过滤需求，是通用性极强的管路辅助配件。
