适配光固化3D打印机的可堆叠空气过滤装置

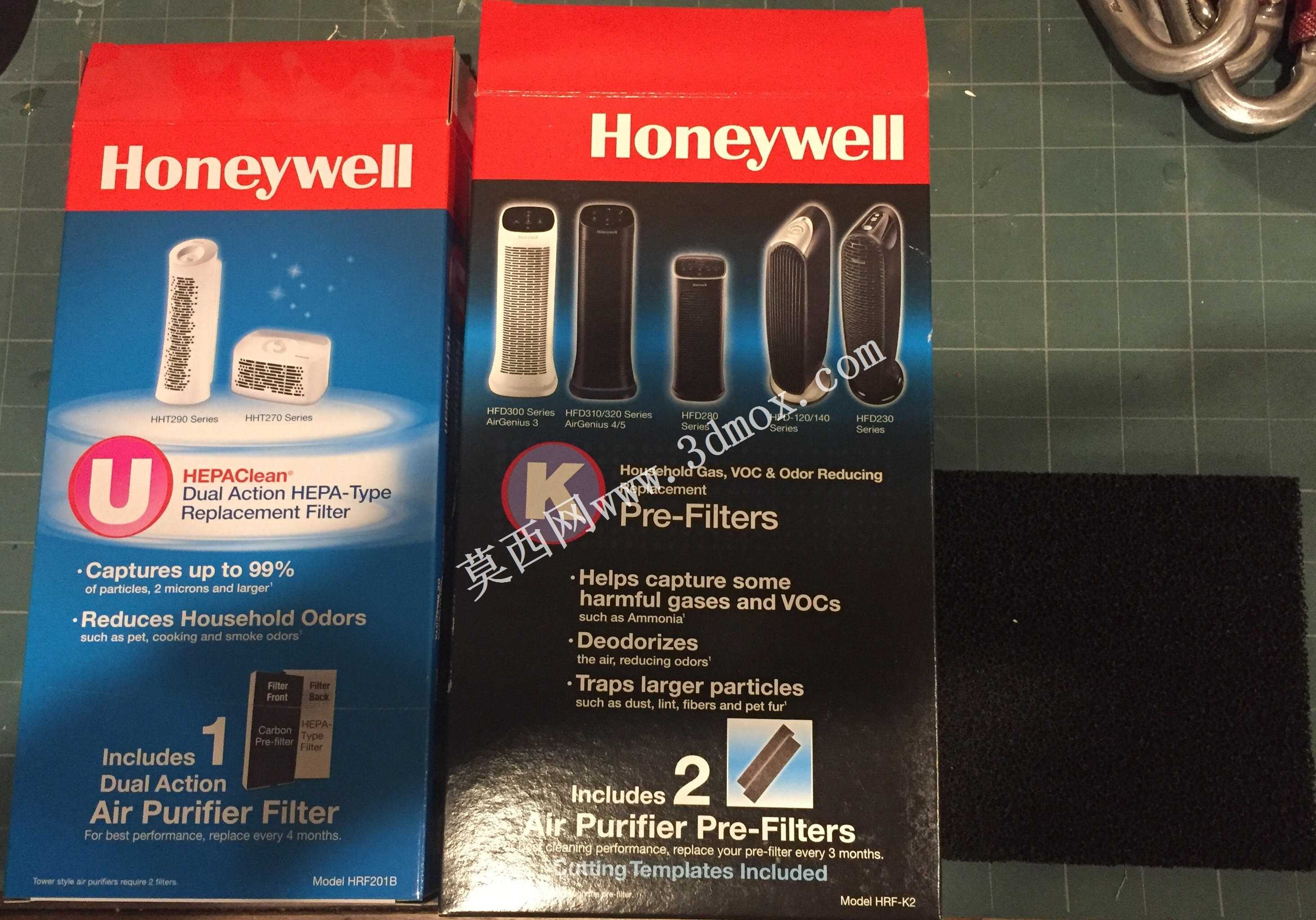

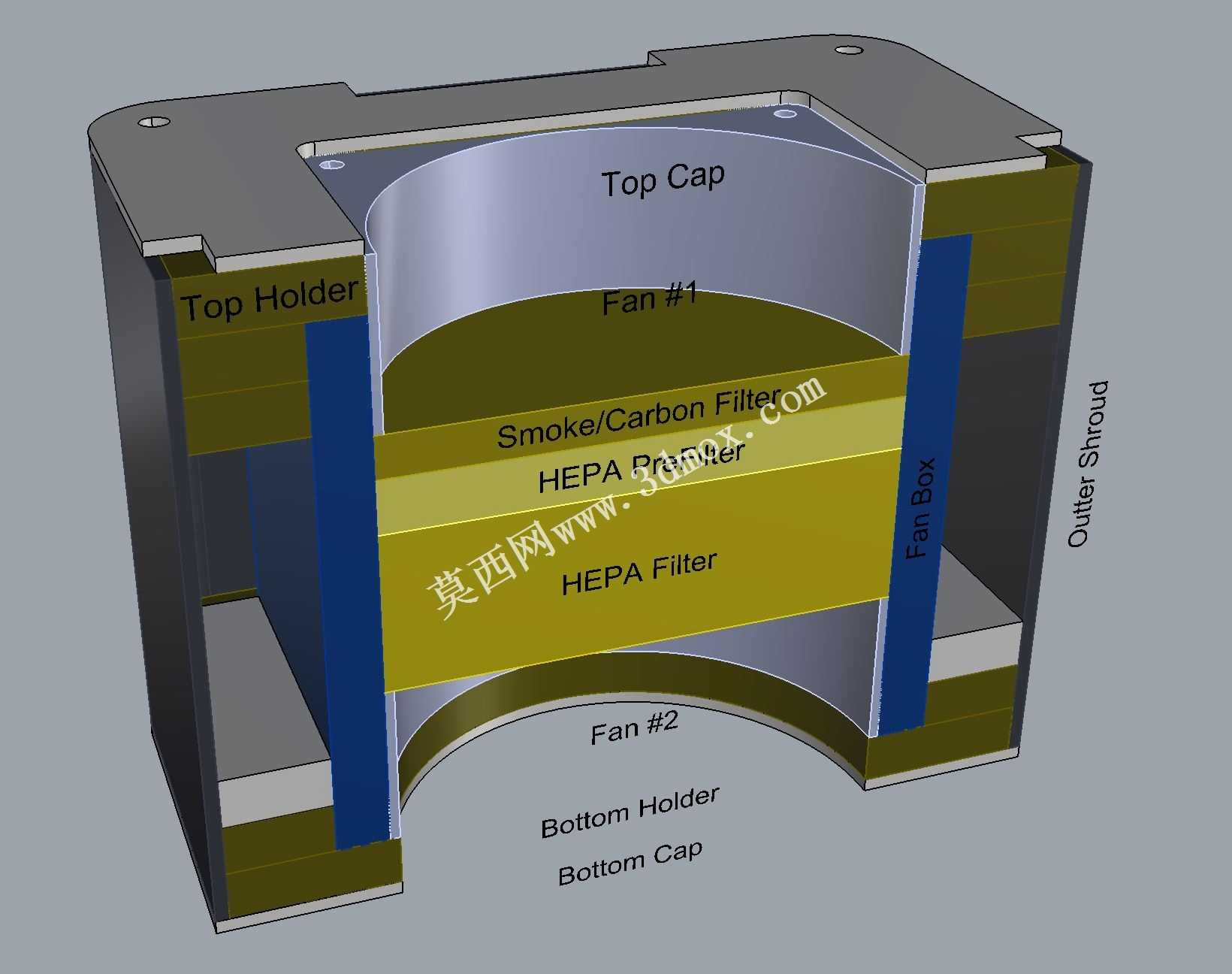

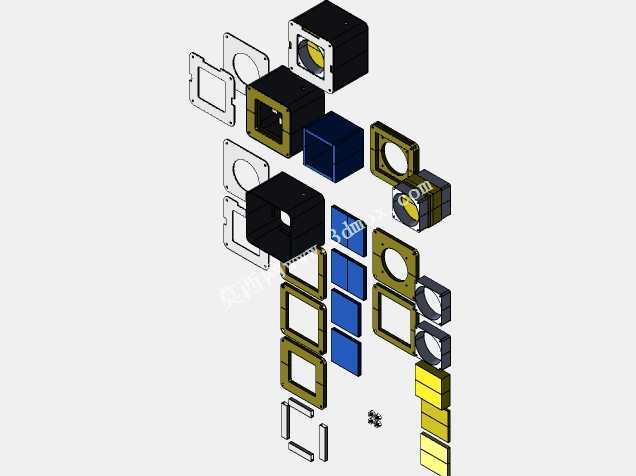

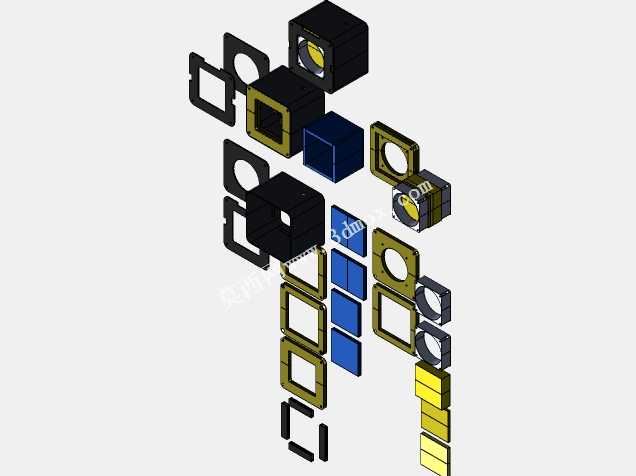

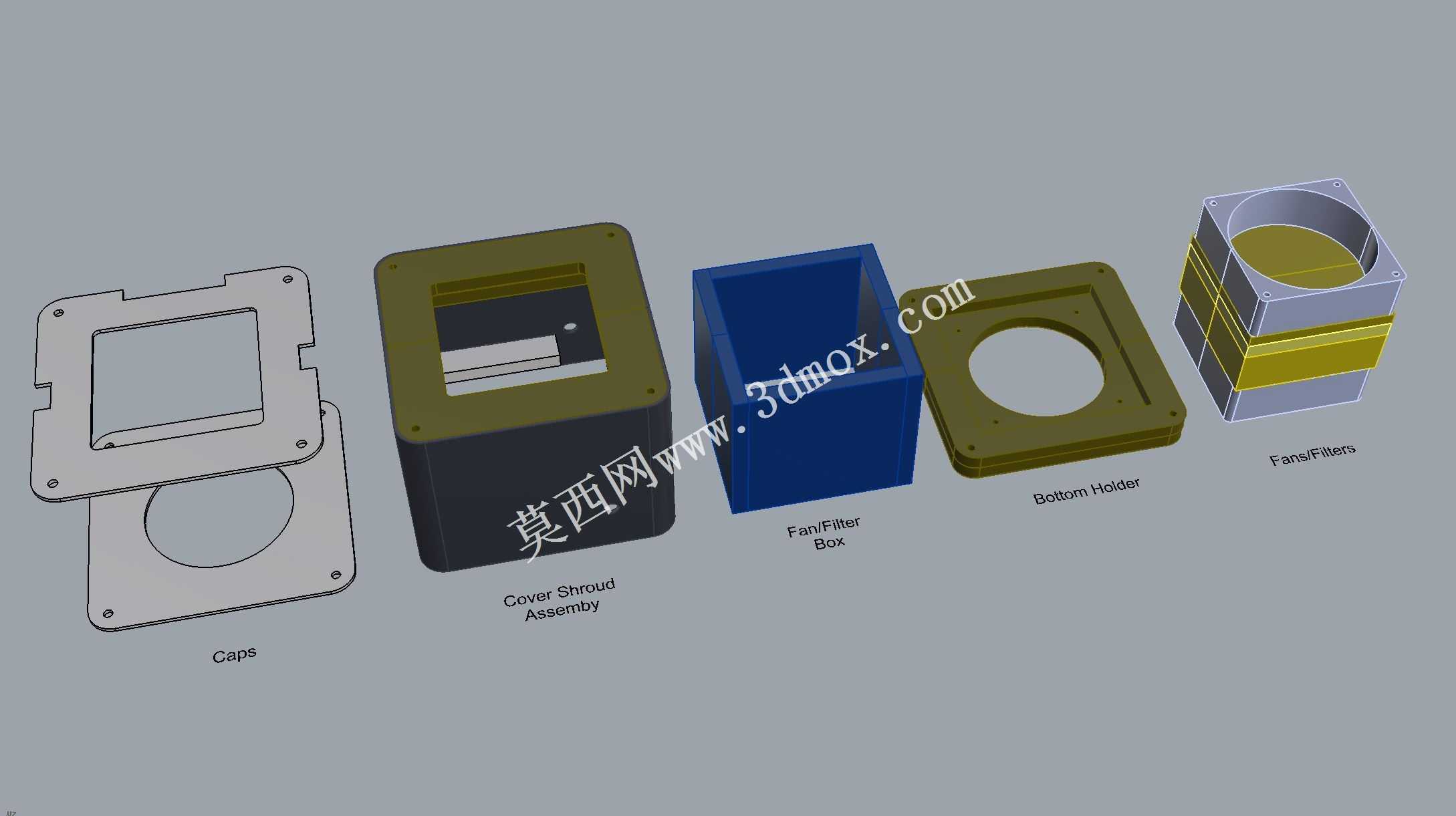

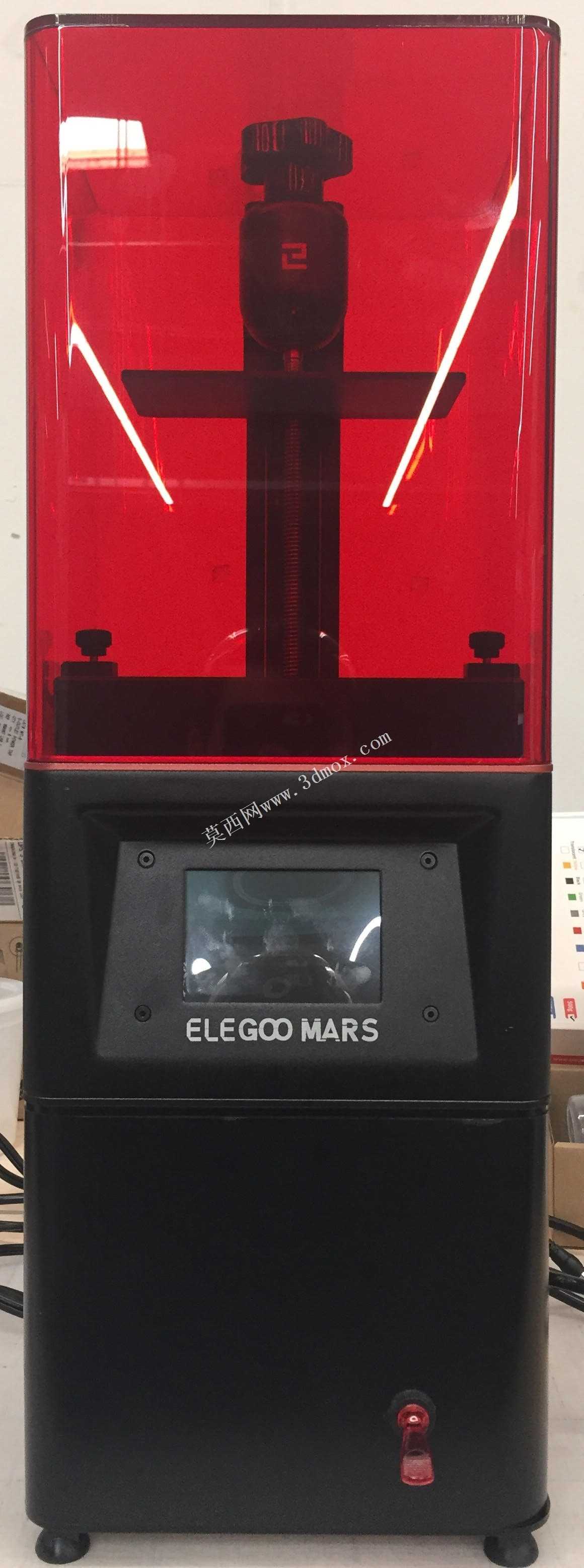

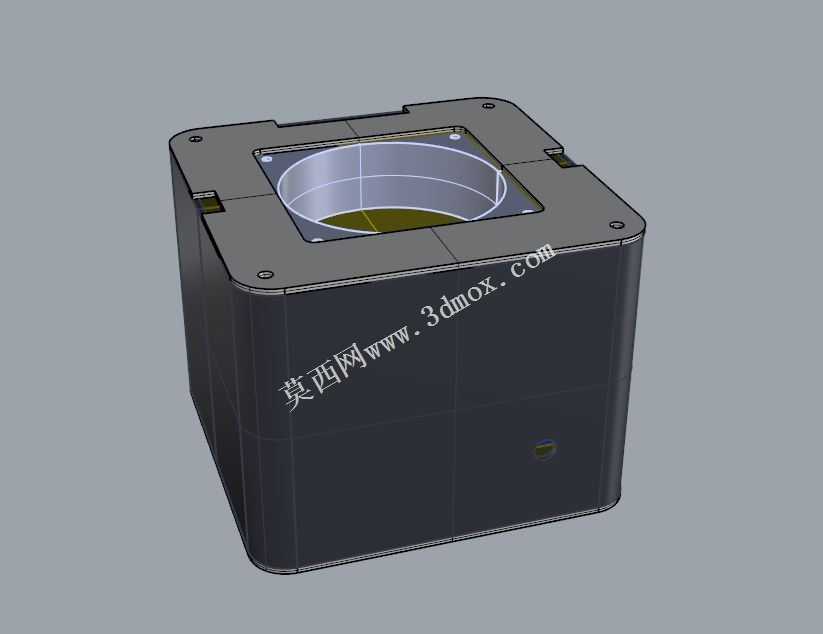

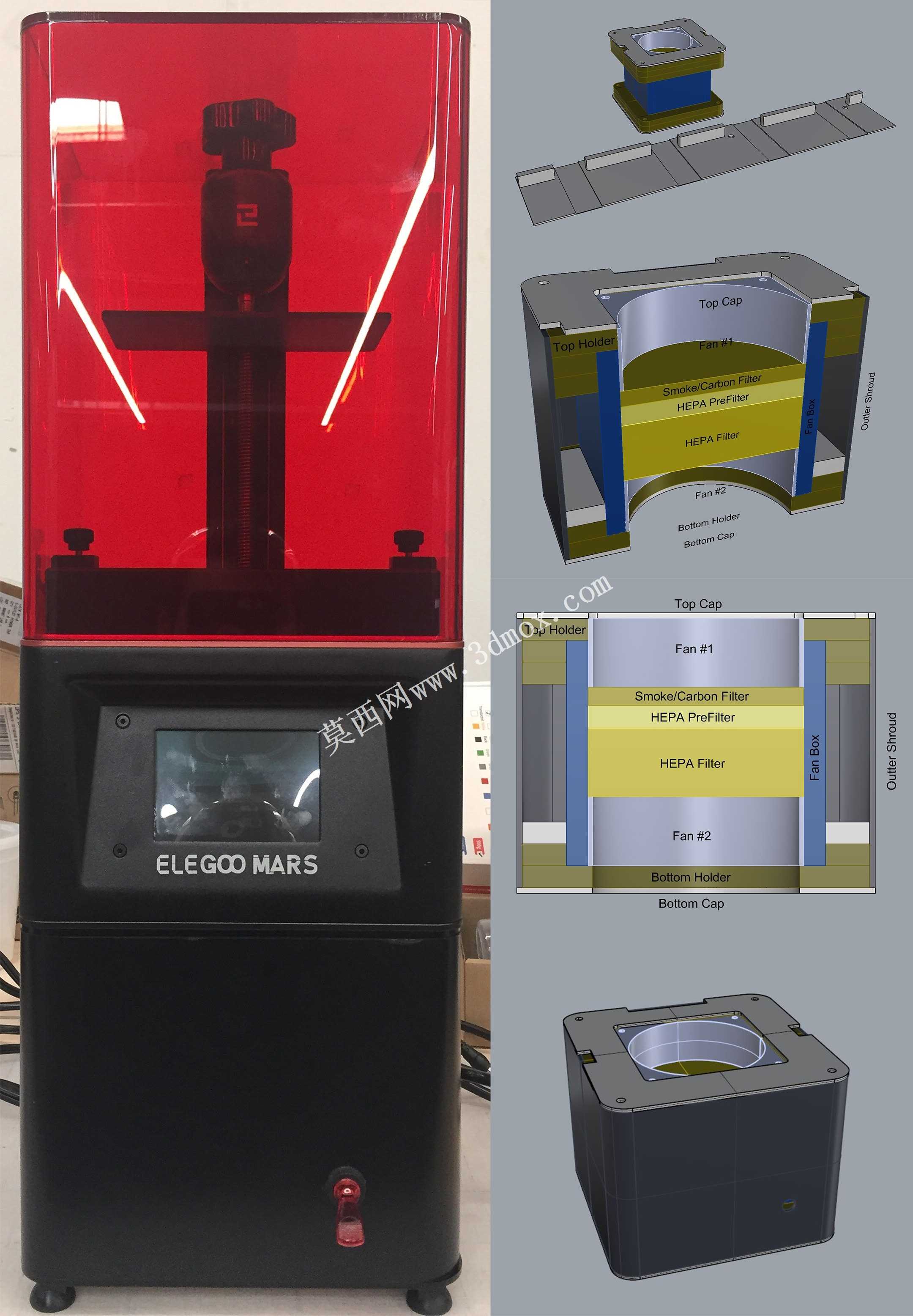

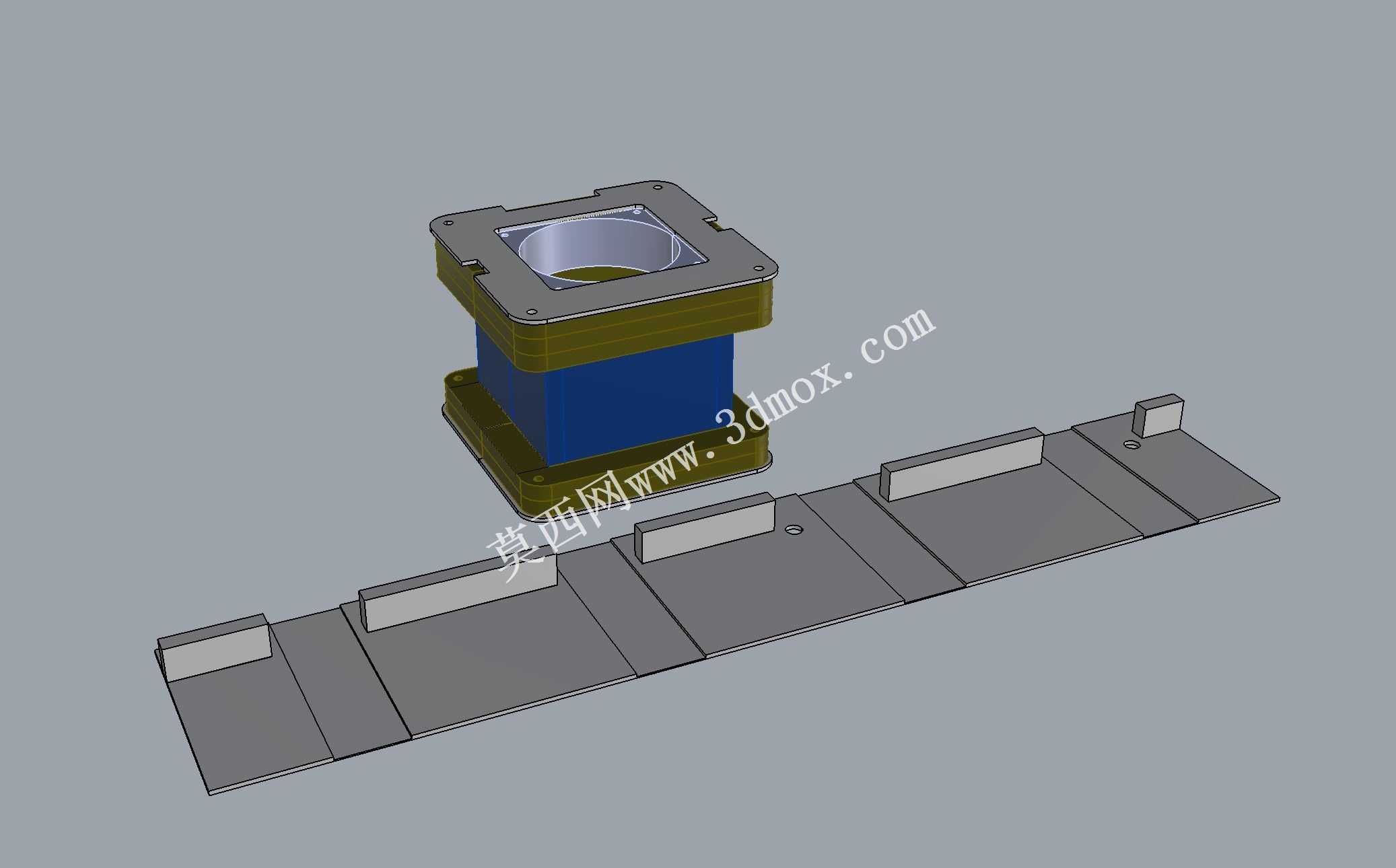

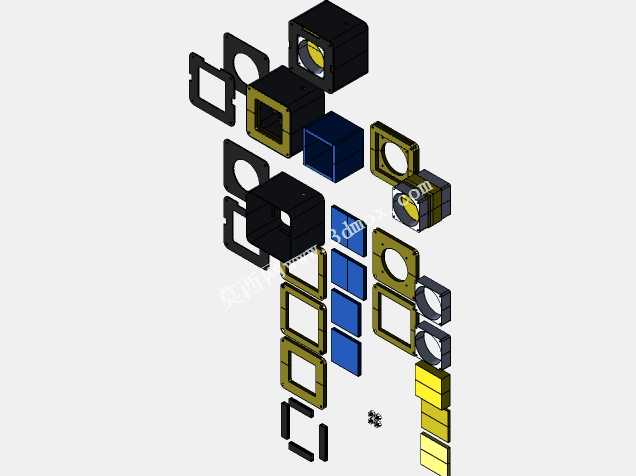

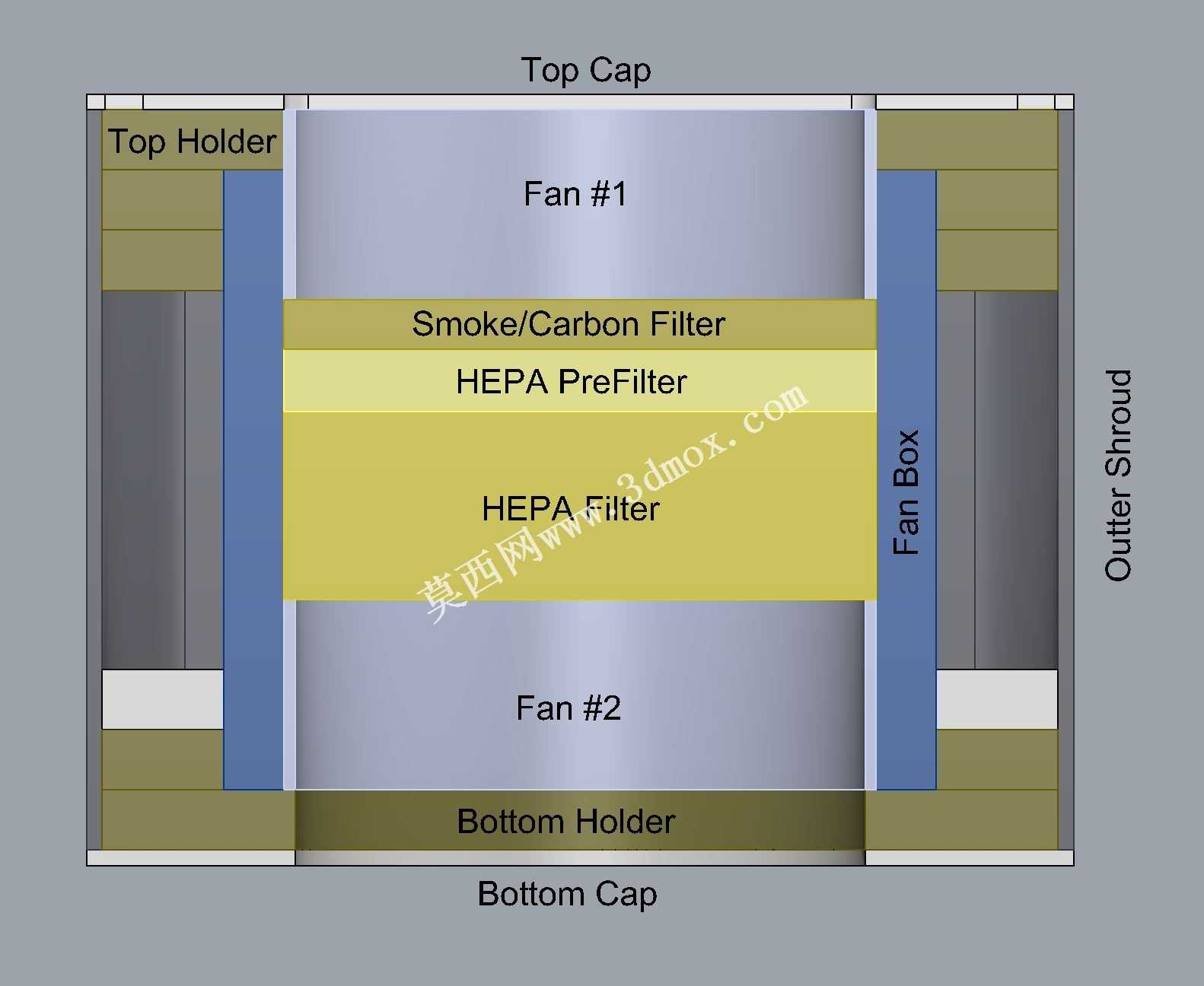

在桌面级光固化3D打印的日常作业场景中，光敏树脂固化过程会持续释放带有刺激性的挥发性有机化合物，这类物质不仅会在打印空间内积聚产生刺鼻异味，长期无防护接触还会对操作人员的呼吸道造成刺激，同时未经过滤的树脂微颗粒散逸后也会附着在周边设备表面，增加清洁维护的成本。这款适配Elegoo Mars系列光固化打印机的空气过滤装置，正是针对桌面级光固化作业的密闭空间空气净化需求设计，可直接安装在打印机机身的对应预留位置，无需对原有设备进行打孔、改装等破坏性操作，安装后不会干涉打印机原有Z轴升降、料槽取放、屏幕维护等常规操作流程。装置采用分层可堆叠的模块化设计思路，整体分为上下壳体、双风机位、过滤介质仓三个核心部分，上下壳体采用卡扣式拼接结构，用户可根据实际打印场景的异味浓度，灵活增减过滤层的堆叠数量，单组过滤单元的外形尺寸完全匹配打印机顶部的安装边界，堆叠后也不会超出设备原有外轮廓，不会额外占用桌面操作空间。装置内部设置了双风机引流结构，上下两层风机形成定向的空气流道，可将打印机腔体内积聚的挥发性气体主动吸入过滤仓，气流依次经过初滤层、HEPA滤层、活性炭吸附层后，将树脂微颗粒、异味分子充分截留吸附，再将净化后的空气排出设备外，相比传统的被动吸附过滤，主动引流的结构可大幅提升腔体内空气的循环效率，避免挥发性气体在打印腔体内长时间滞留。在安装适配性上，装置底部的定位结构完全贴合Elegoo Mars打印机顶部的凸起轮廓，放置后即可完成定位，不会因设备运行的轻微振动出现移位，壳体侧面预留了供电走线的槽位，用户可直接从打印机原有供电接口取电，无需额外布置独立供电线路。过滤介质仓采用抽拉式的快换结构，当滤材吸附饱和后，无需拆解整个装置壳体，即可直接抽出滤仓更换过滤材料，日常维护操作简单便捷，适配普通家用、创客工作室、小型教学实训场景下的光固化打印作业空气净化需求，可有效改善打印操作区域的空气质量，降低挥发性物质对操作人员的影响，同时减少树脂微颗粒对周边环境的污染。
