集成式砂碳过滤40立方水处理成套装置

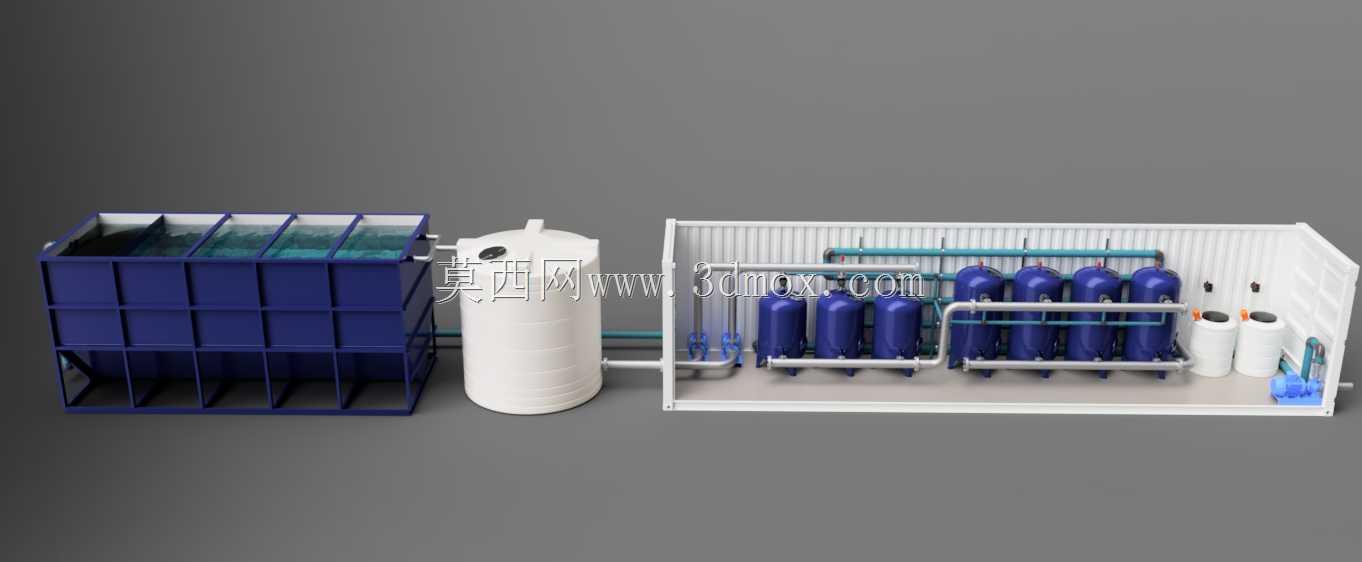

这套集成式水处理装置主要面向中小型工业生产供水、商用集中净水、分散式饮用水净化等场景设计，可满足每小时40立方米的水处理通量需求，整套设备采用模块化集成布局，将预处理单元、过滤单元、中转储水单元整合为三个相对独立又可快速拼接的功能段，大幅降低现场安装的施工难度与管线排布工作量。从功能划分来看，最左侧的多格箱体为原水预处理沉淀池，内部设置多道折流隔板，可让流入的原水在缓慢流动过程中完成大颗粒杂质的重力沉降，箱体采用深蓝色防腐材质制作，外部设置加强型框架结构，可承受满水状态下的侧向压力，避免长期使用出现箱体变形渗漏问题。中间的白色立式罐体为中间储水与加药混合单元，经过初步沉淀的水会流入该罐体，在此完成絮凝剂、消毒剂的充分混合反应，同时该罐体也起到水量缓冲作用，避免前端进水波动对后端过滤单元造成冲击，保障过滤环节的进水压力稳定。右侧集成在集装箱式框架内的是核心过滤单元，整齐排布的蓝色立式压力容器为砂滤与碳滤罐体，内部分别装填石英砂滤料与活性炭滤料，砂滤段可进一步截留水中的细小悬浮物、胶体杂质，碳滤段则可吸附水中的异色、异味、余氯及部分有机污染物，罐体旁配套设置了管路阀门组、计量泵、控制仪表等辅件，可实现过滤流程的自动切换与反冲洗操作，无需人工频繁干预。整套设备在设计时充分考虑了安装与运输的边界条件，三个功能段均可单独拆分运输，到场后仅需连接对应管线即可投入使用，整体安装占地面积小，对场地基础要求低，无需建造大型混凝土水池，可大幅缩短项目建设周期。设备的管路布局采用横平竖直的排布方式，预留了清晰的操作维护空间，日常更换滤料、检修阀门时无需拆解过多结构，可有效降低后期运维的人力成本，同时集成框架采用防腐型材制作，可适应户外露天放置的使用需求，无需额外搭建厂房即可稳定运行。
