16英寸对夹式双偏心蝶阀结构设计

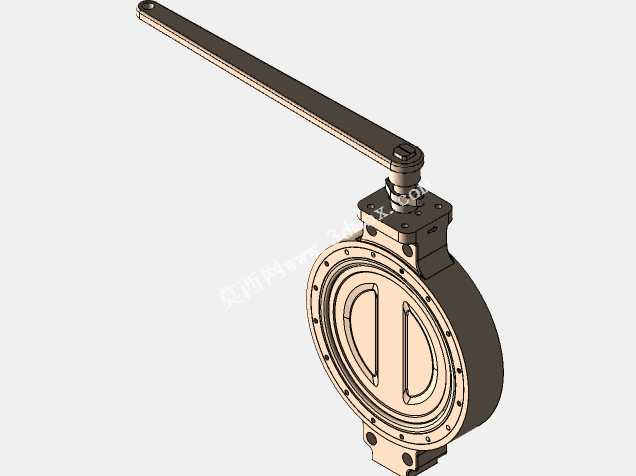

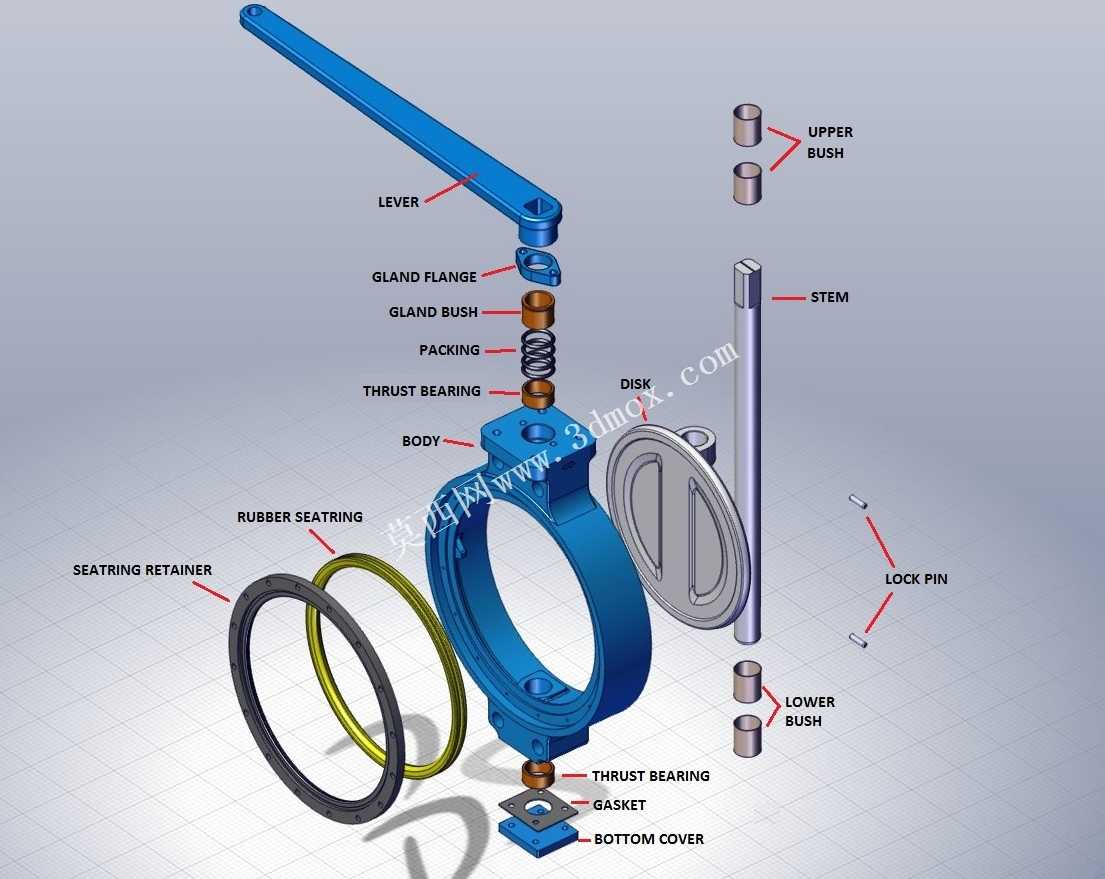

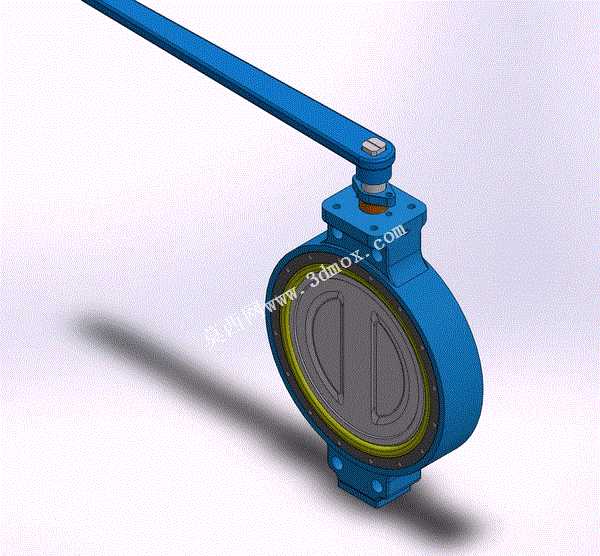

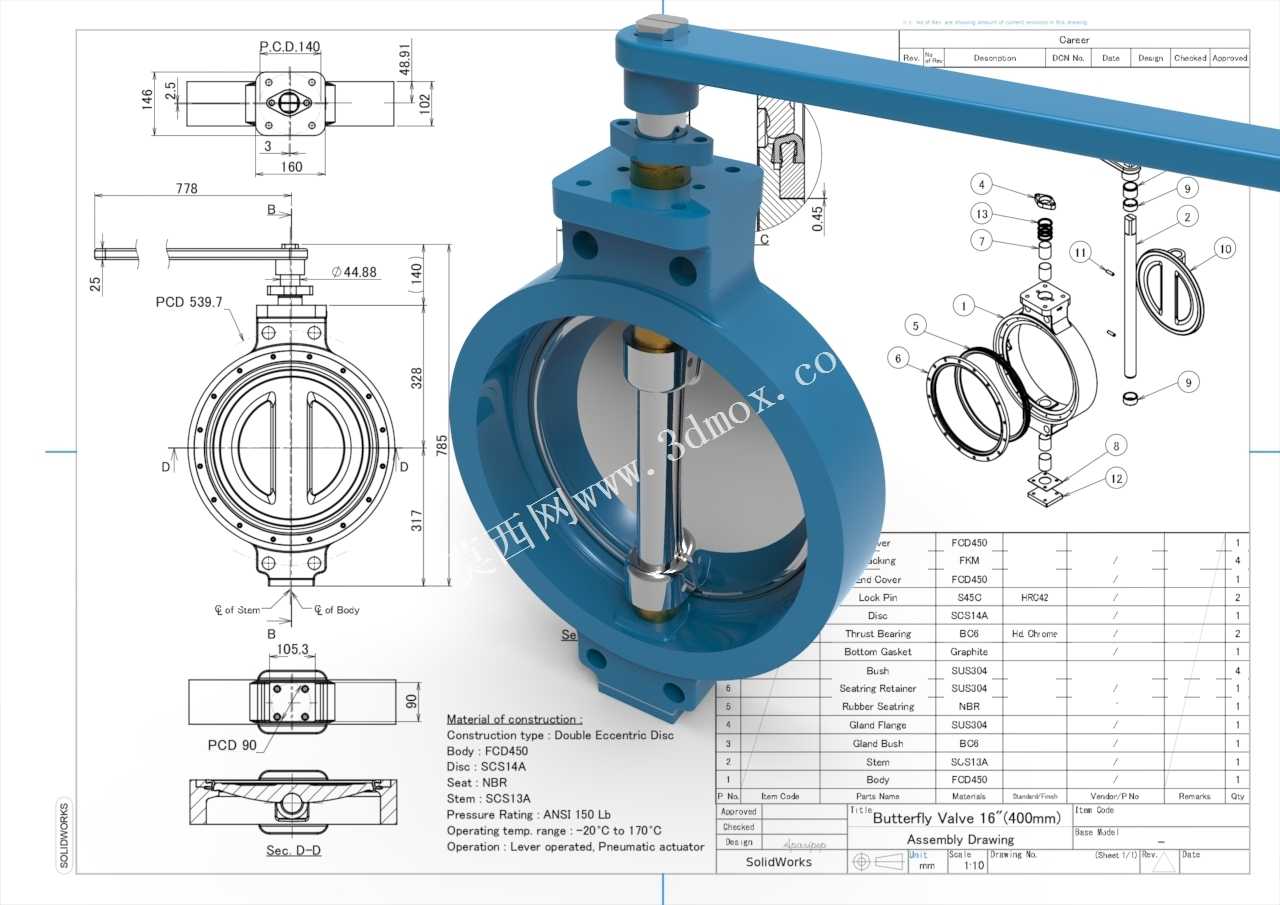

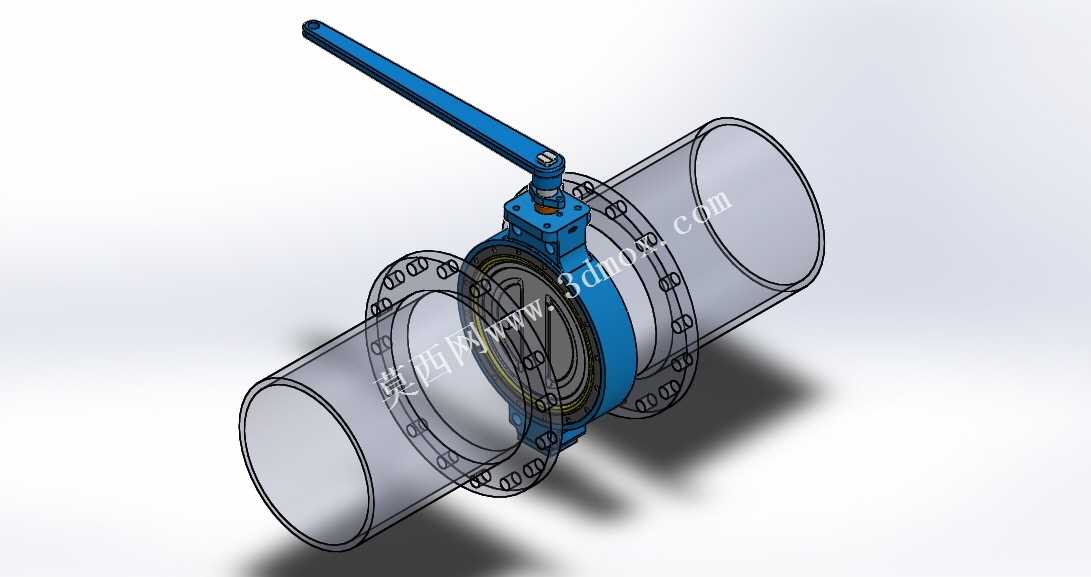

这款16英寸规格的双偏心对夹法兰蝶阀，主要面向中低压工业流体输送管路场景设计，可广泛应用在市政给排水、暖通空调循环水、化工介质输送、冶金行业冷却管路、船舶管系等需要截断或调节管路内介质通断的工况中，适配公称压力等级为ANSI 150Lb的管路系统，能够在常规水、油品、弱腐蚀性气体等介质的输送管路中稳定工作，承担管路启闭、流量调节的核心作用，相比普通中线蝶阀，双偏心的结构设计能大幅降低阀板开启时与阀座密封圈的摩擦损耗，有效延长密封件的使用寿命，同时降低阀门启闭所需的操作力矩，让手动操作过程更省力。从设计思路来看，这款蝶阀采用对夹式法兰连接结构，整体结构紧凑，轴向安装尺寸远小于同口径的闸阀、截止阀，能够有效节省管路安装空间，尤其适合安装空间局促的管段布局；阀杆与阀板采用双偏心的位置设计，第一偏心为阀杆轴线偏离阀板密封面中心，第二偏心为阀杆轴线偏离阀体通道中心，这种结构让阀板在开启瞬间即可脱离阀座密封面，全程启闭过程中密封面几乎无相对摩擦，不仅启闭力矩小，还能避免密封面长期摩擦造成的磨损泄漏，提升阀门的密封可靠性与使用寿命。外形尺寸上，该蝶阀公称通径为400mm，也就是16英寸，采用对夹安装方式时，阀体两端无需自带法兰结构，安装时只需将阀体夹在管路两端的配对法兰之间，穿入连接螺栓紧固即可完成安装，安装边界清晰，阀体整体为流线型铸造结构，外部无突出的冗余结构，操作手柄采用长杠杆式设计，力臂长度经过优化，操作人员无需借助额外辅助工具即可完成阀门的启闭操作，手柄与阀杆的连接部位设置有定位结构，能够准确反馈阀门的启闭角度，方便操作人员直观判断阀门的开度状态。密封结构上，阀座采用环形弹性密封圈设计，安装在阀体的密封槽内，阀板密封面经过精加工处理，关闭时阀板挤压密封圈形成可靠的线密封，能够满足ANSI 150Lb压力等级下的密封要求，有效避免管路介质的内泄漏问题；阀体底部设置有定位凸台，安装时能够与管路法兰的定位结构配合，保证阀门与管路的同轴度，避免安装错位造成的密封失效或阀板卡滞问题。在实际工况应用中，这类蝶阀相比同口径的其他截断类阀门，整体重量更轻，安装维护更便捷，当密封圈出现磨损老化时，只需拆开阀体连接螺栓即可更换密封圈，无需将整个阀门从管路上完全拆下，大幅降低后期维护的工作量与成本；同时双偏心结构带来的低摩擦特性，让阀门在频繁启闭的工况下也能保持稳定的密封性能，适配需要经常调节流量或定期启闭的管路场景，长手柄的设计也让操作人员在地面即可完成操作，无需额外搭设操作平台，进一步提升现场使用的便利性。
