带止推块穿墙式多阀组管路集成结构

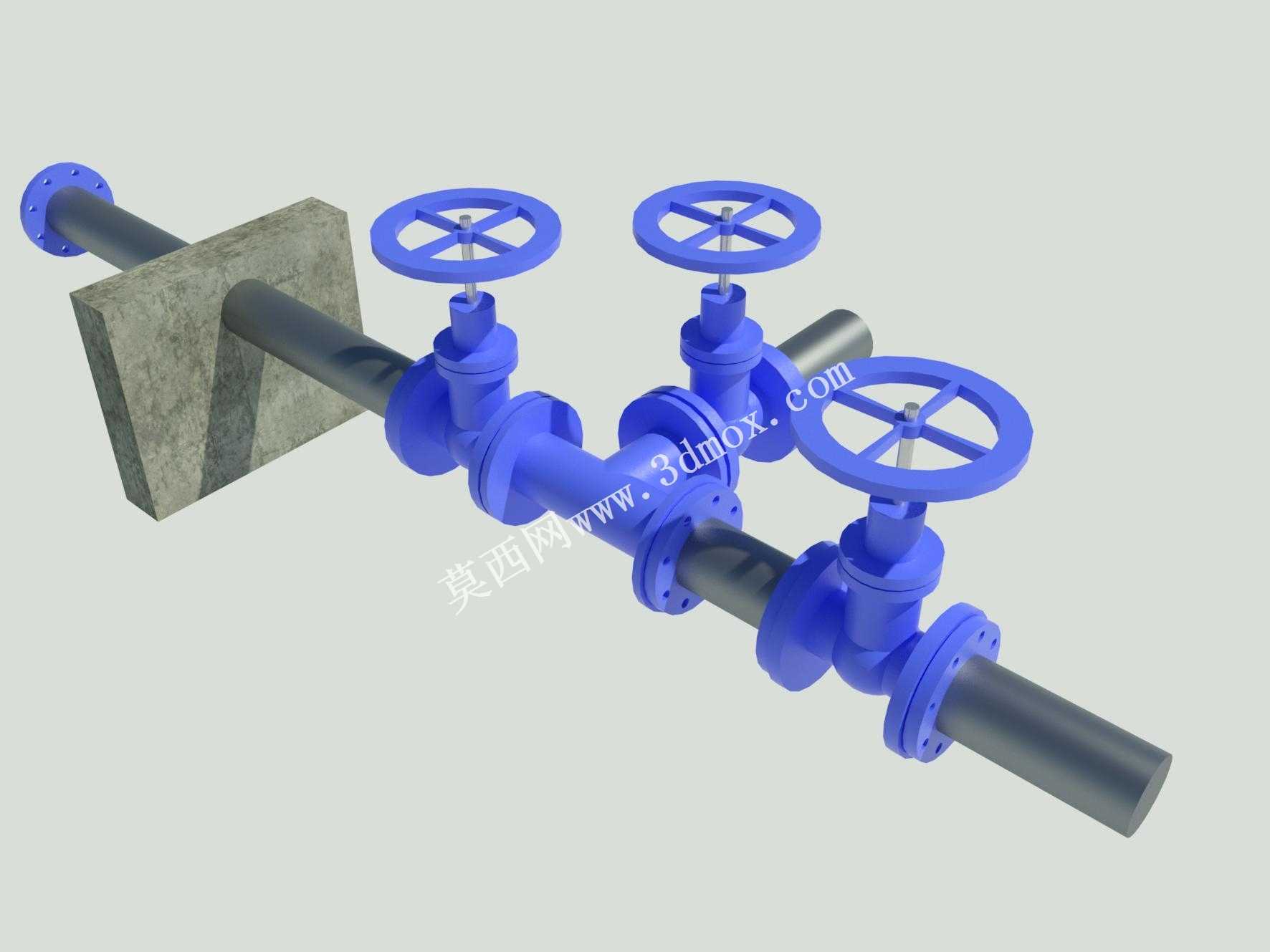

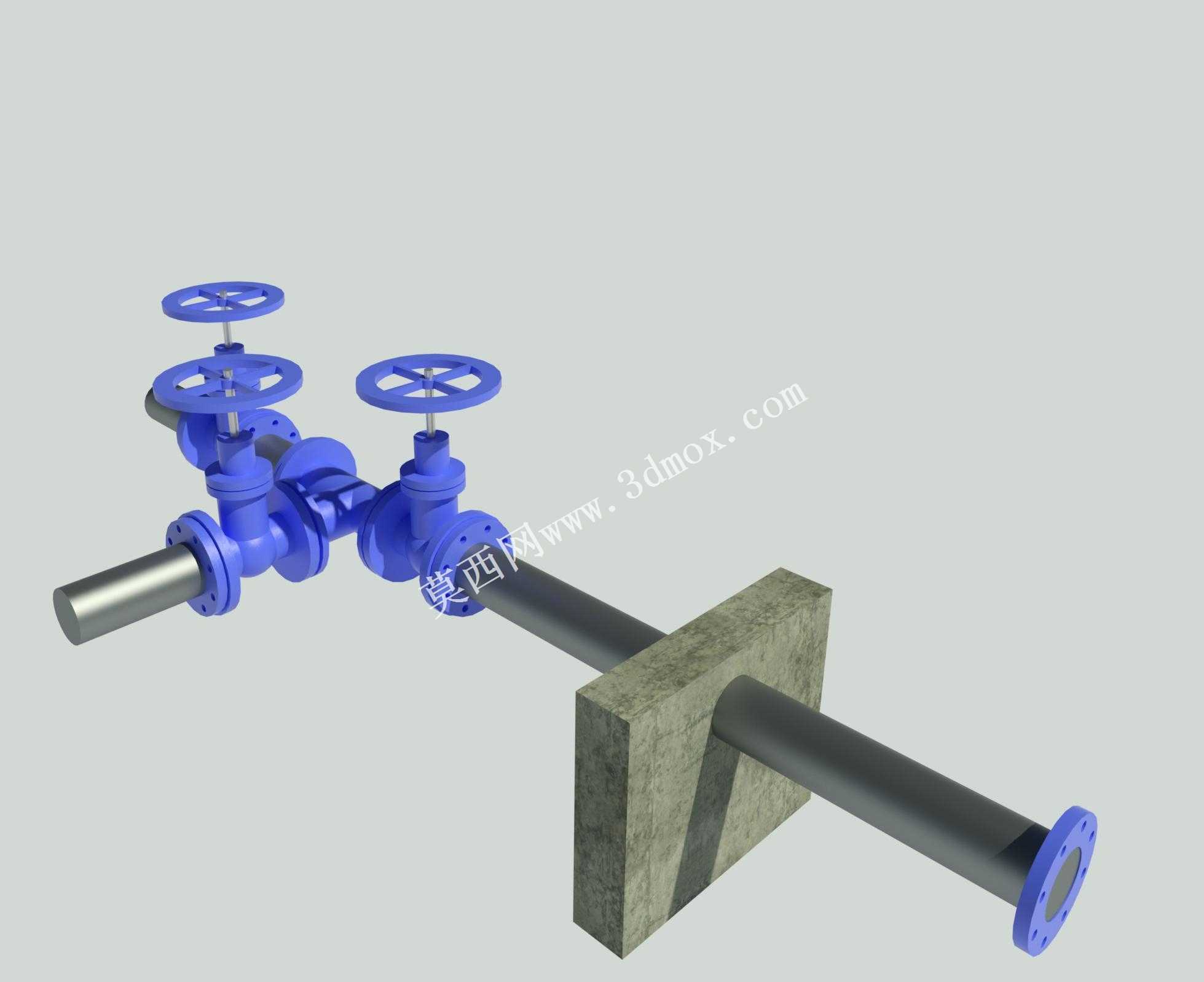

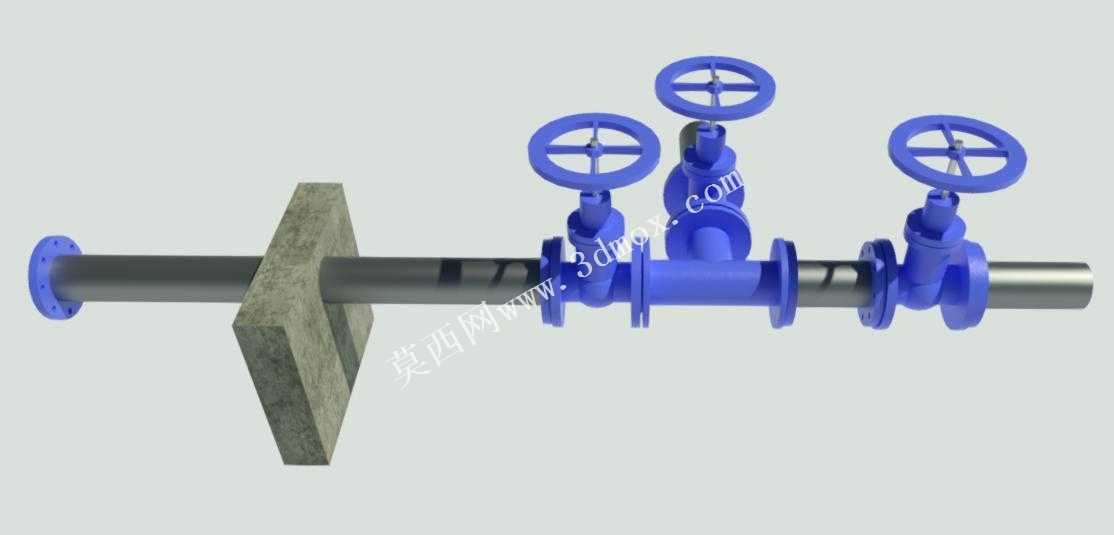

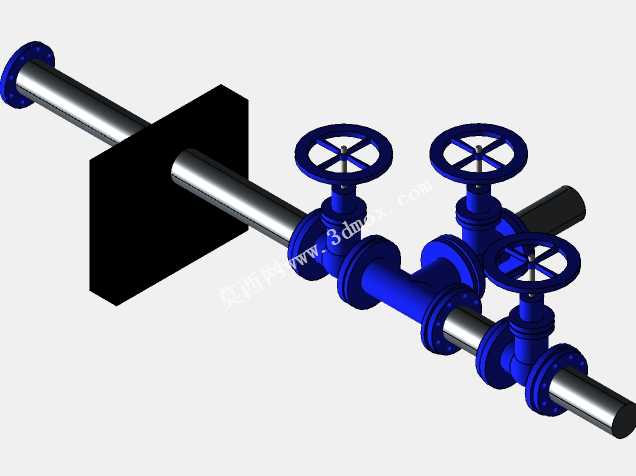

这套带止推块的阀门装配结构，主要应用于需要穿墙布设流体管路的工业场景，常见于化工车间流体输送、厂区公用工程管线跨区布设、建筑配套给排水及暖通管线穿墙布置、船舶舱室间管路连通等工况，核心作用是在管线穿越墙体结构时，通过集成式止推结构抵消管路内部流体压力产生的轴向推力，避免阀门、管道接口因长期受轴向载荷出现密封失效、焊缝开裂、连接松脱等问题，同时将多组控制阀门集中布置在墙体单侧，大幅缩减管线布设占用空间，方便日常操作与运维检修。整套结构包含穿墙固定止推块、四组手轮式截止类阀门、连通管道、端部法兰连接结构，止推块采用预埋式混凝土适配结构，与墙体浇筑为一体，管道穿过止推块预设的通孔后，通过止推块上的限位承压面承接管道轴向的推力载荷，将作用力直接传导至墙体结构，无需额外在管段上加装独立的管道支墩来承受轴向力，有效节省了墙侧的安装空间。设计过程中首先根据管线的设计压力、流体介质属性确定管道的通径与壁厚参数，再结合轴向推力的计算值确定止推块的承压面积与嵌入墙体的深度，确保止推块能够完全承接管路运行时产生的最大轴向推力，不会出现结构移位或承压破损；阀门采用手轮驱动的直通式结构，手轮操作高度设置在符合人体工程学的区间，操作人员站立即可完成阀门的启闭与开度调节操作，无需借助登高或俯身辅助工具。四组阀门采用并联式管路布局，共用穿墙段的主管道，在墙外侧分出四路独立控制的支管，可同时实现四路流体支路的通断与流量调节，满足多支路流体分配、分区管控的使用需求；管道端部采用标准法兰连接结构，可直接与现场同规格的工艺管线快速对接，安装时无需在现场进行大量焊接作业，降低现场施工的难度与工作量。安装边界方面，止推块的外形尺寸适配常规工业墙体的厚度，穿墙段管道伸出墙体两侧的长度预留了足够的法兰安装操作空间，阀门手轮之间预留了充足的操作间距，操作任意一个阀门手轮时都不会与相邻阀门产生干涉，整套结构安装完成后，墙外侧的阀组整体排布整齐，管路走向清晰，既满足结构受力的可靠性要求，也兼顾了现场操作的便利性与后期运维的可达性，有效解决了穿墙管路轴向推力承载、多阀组集中布置的实际工程需求。
