蜗轮驱动对夹式蝶阀结构设计

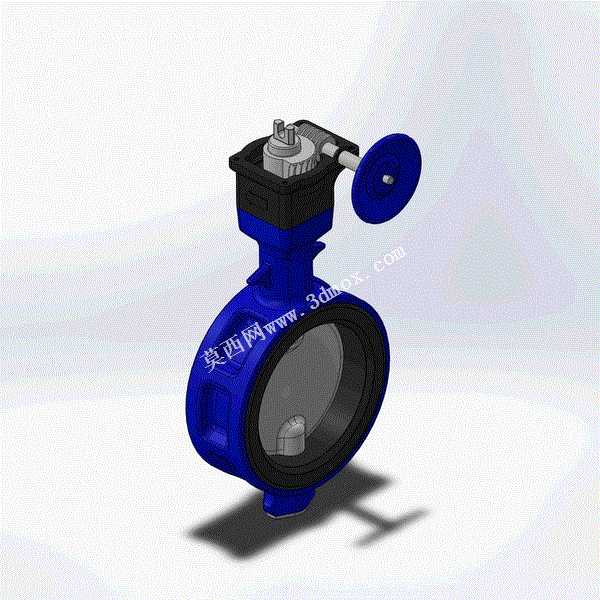

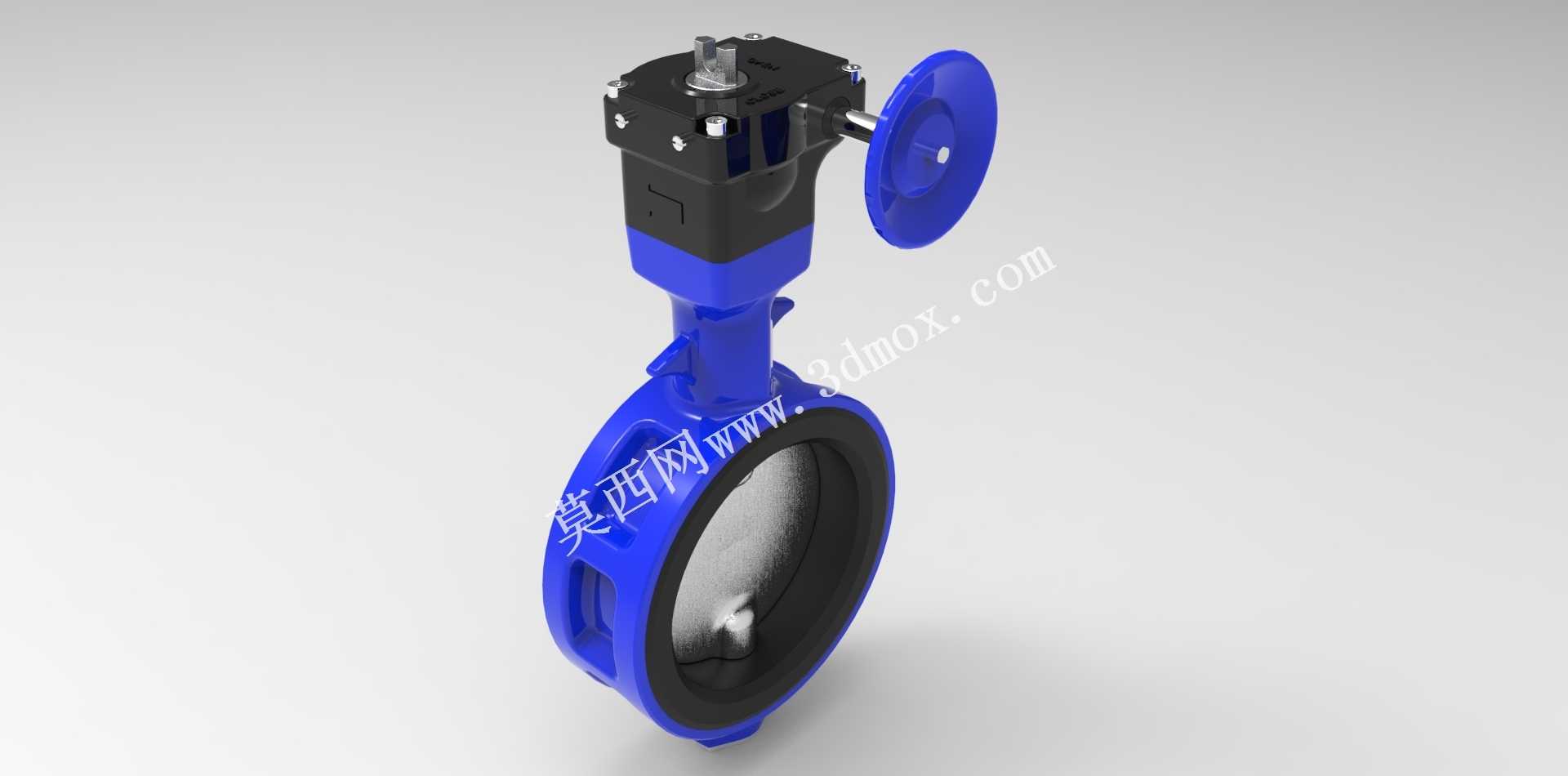

这款带蜗轮驱动结构的蝶阀，主要面向工业流体管路系统的通断与流量调节场景，广泛应用在给排水、暖通循环、化工介质输送、市政水处理等常规工业管路中，承担管路截流、调节开度的核心作用，相比手动杠杆式蝶阀，蜗轮驱动结构能大幅降低操作力矩，即便在管路带压工况下，操作人员也能通过手轮轻松完成阀门启闭操作，无需借助额外加力杆，同时蜗轮结构具备自锁特性，可将阀板稳定锁定在任意开度位置，避免管路介质压力波动导致阀板自行移位，保障管路流量控制的稳定性。

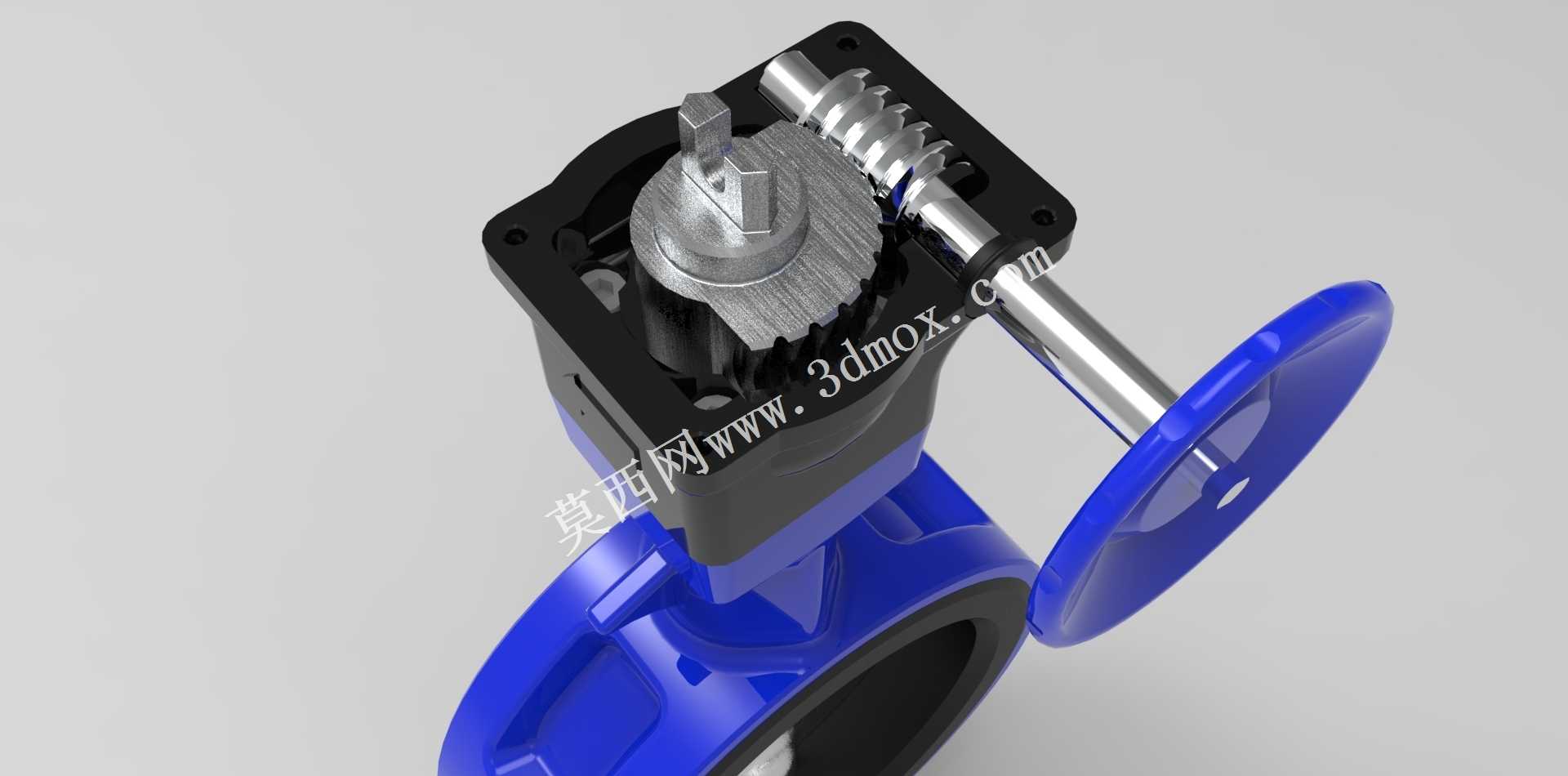

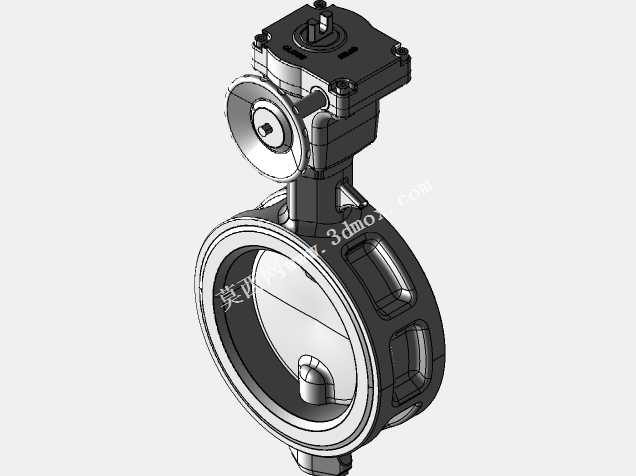

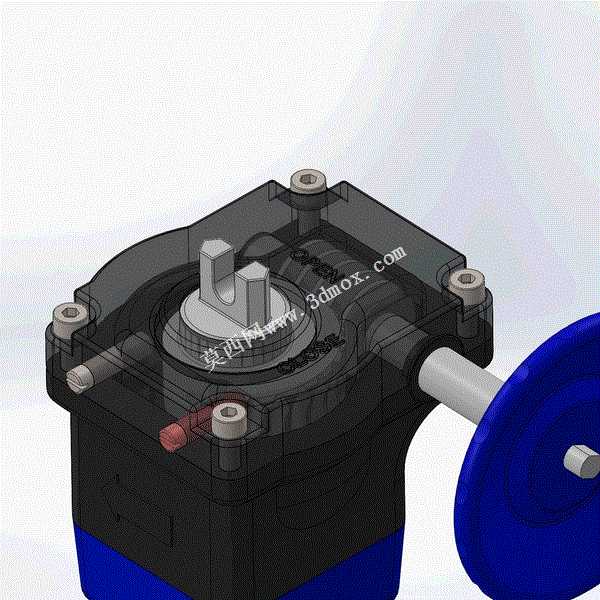

从功能特性来看，该蝶阀采用对夹式安装结构，阀体本身无独立法兰连接端，安装时直接夹在管路两端的配对法兰之间，依靠长螺栓穿过法兰孔完成锁紧固定，相比法兰式蝶阀整体结构更紧凑，轴向安装尺寸更小，能有效节省管路安装空间，适配安装空间局促的管路段。阀板采用偏心密封结构设计，启闭过程中阀板与阀座密封面的摩擦行程更短，能有效降低密封件磨损，延长阀门整体使用寿命，密封面贴合均匀，在额定压力工况下可实现零泄漏截流。顶部的蜗轮驱动头采用封闭式壳体设计，能有效阻隔外界粉尘、水汽侵入内部传动结构，保障齿轮蜗杆传动副的润滑环境，降低日常维护频次，侧置的手轮操作位置符合人体工程学设计，操作人员站立即可完成启闭操作，操作行程清晰，手轮转动圈数与阀板开度对应关系明确，便于精准调节管路流量。

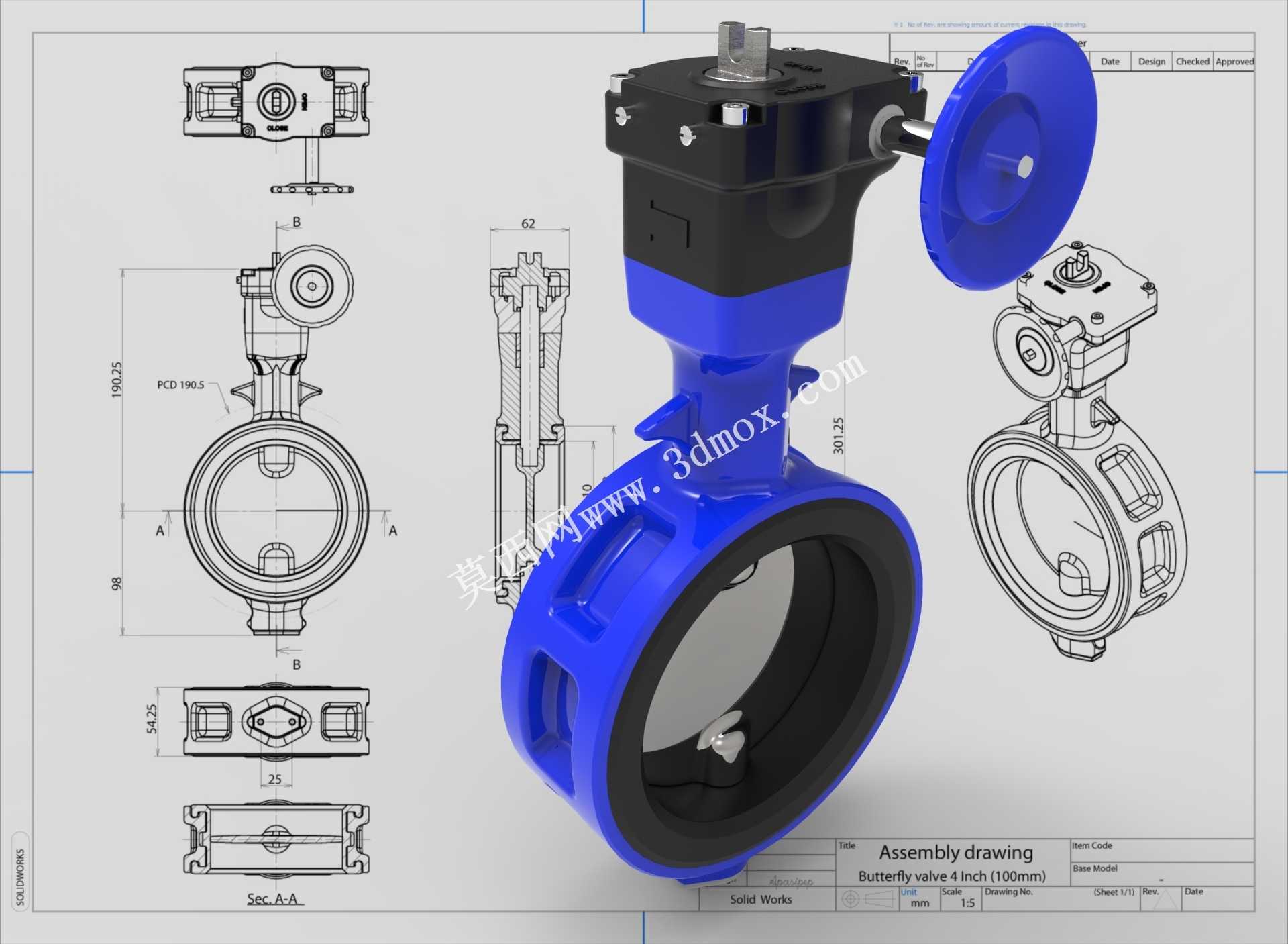

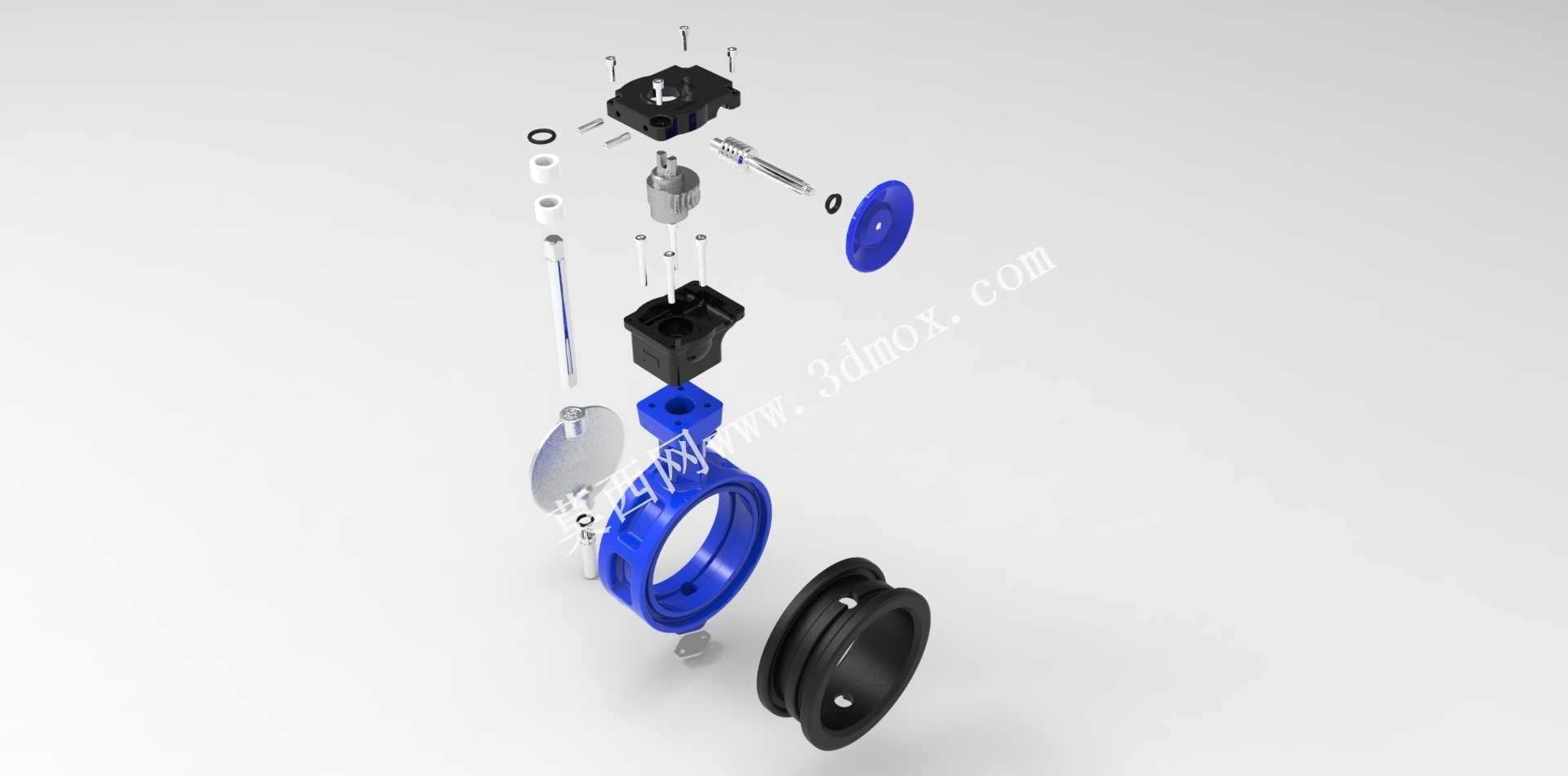

设计过程中优先考虑了安装适配性与操作便利性，首先确定公称通径为100mm，适配常规4英寸工业管路，匹配ANSI 150压力等级的法兰标准，法兰连接孔中心距为190.5mm，可直接与同压力等级的标准管路法兰配对安装，无需额外制作过渡连接件。阀体流道采用直通式结构，阀板在全开状态下与管路轴线平行，流道阻力系数极低，介质通过时压力损失小，可有效降低管路输送的能耗损失。蜗轮传动副采用渐开线齿形设计，传动比经过优化匹配，既保证操作省力，又避免启闭行程过长影响操作效率，驱动头与阀体的连接采用标准支架尺寸，后续如果需要加装气动、电动执行机构，可直接更换驱动单元，无需改动阀体本身，具备良好的改造适配性。整体外形轮廓规整，阀体外部加强筋布局经过受力优化，在保证壳体强度满足额定压力要求的前提下，尽可能降低阀体整体重量，同时避免外形出现突出的尖锐结构，减少安装运输过程中的磕碰损伤风险。
