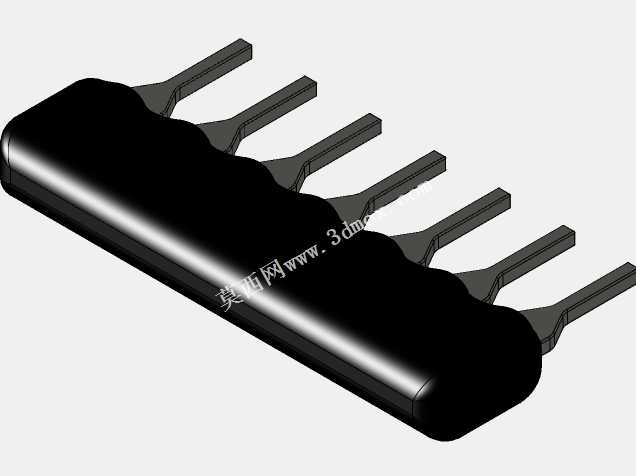

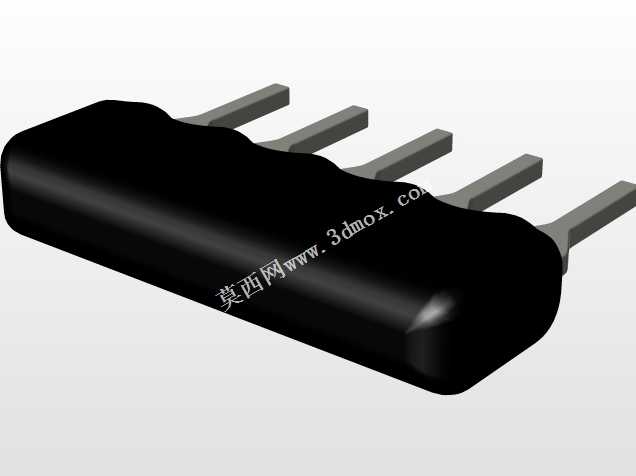

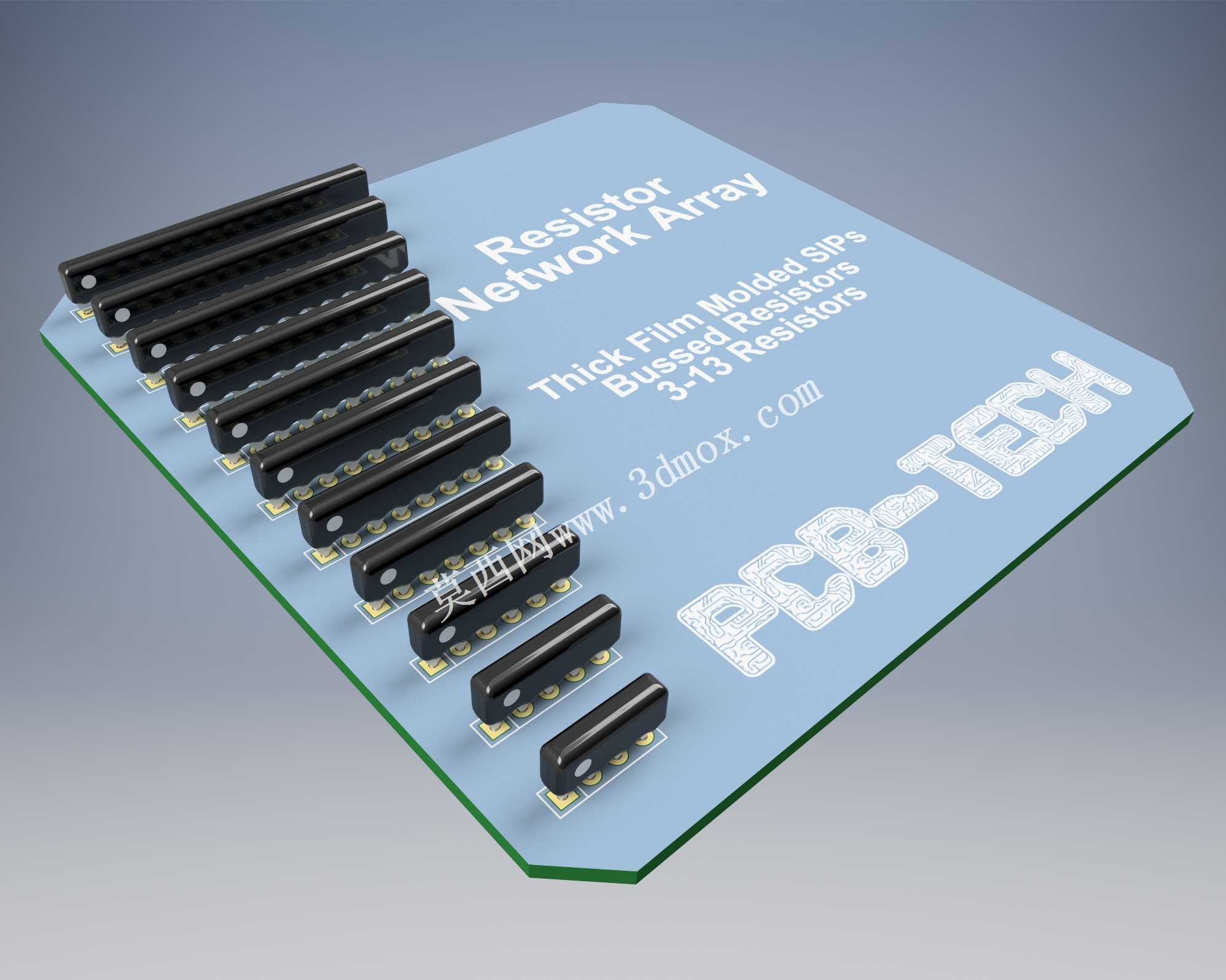

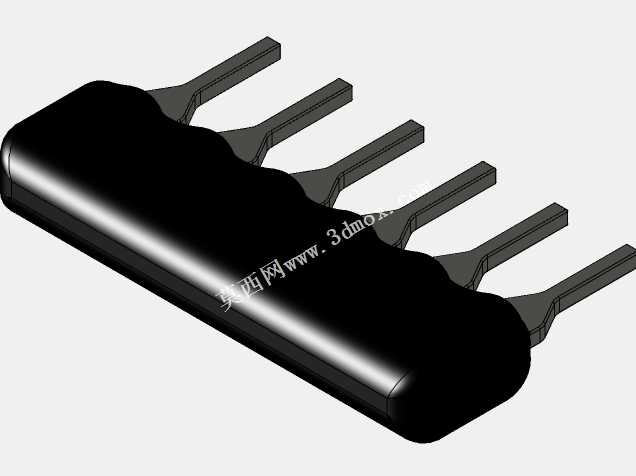

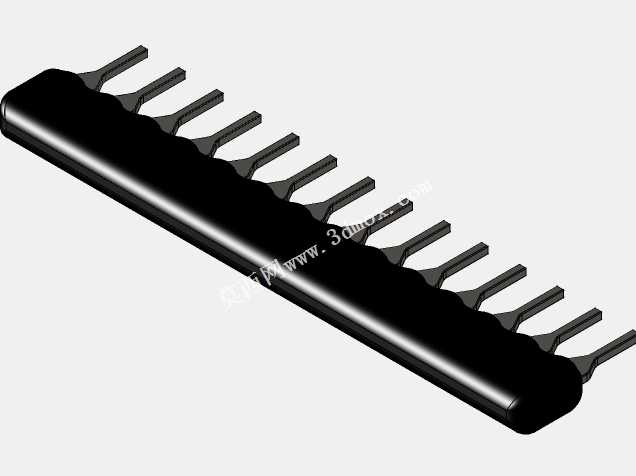

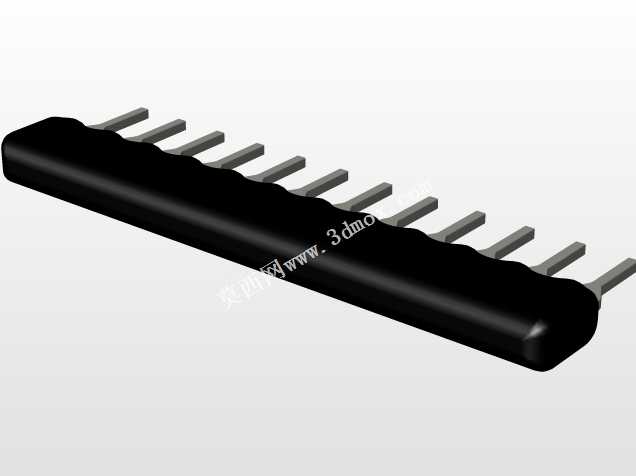

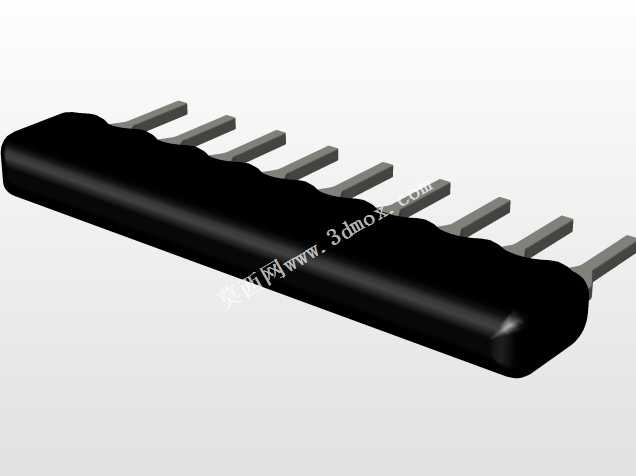

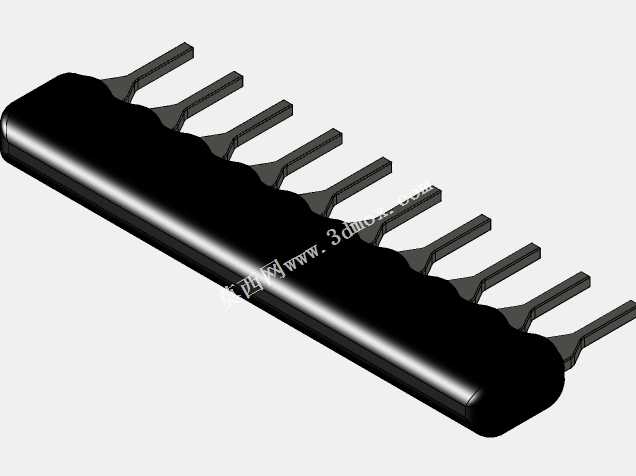

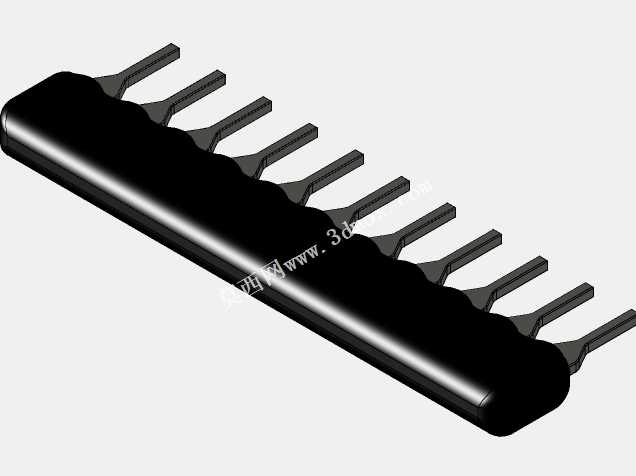

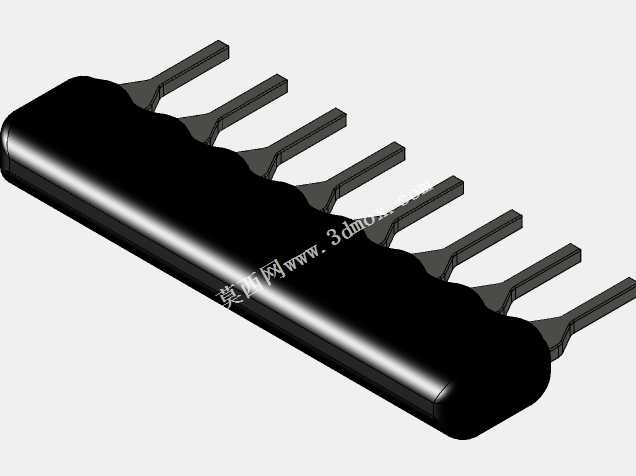

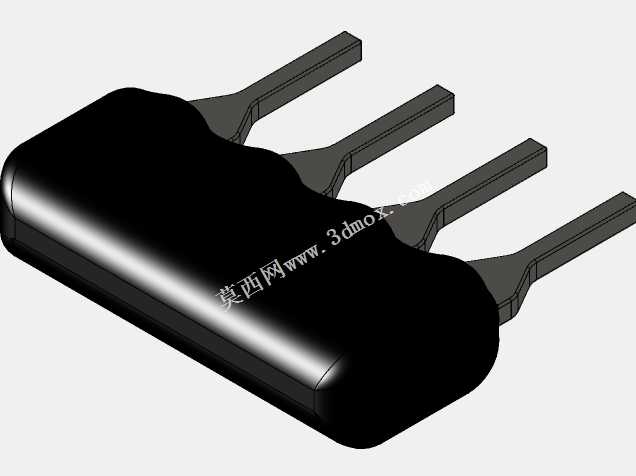

厚膜成型电阻网络阵列是电子电路集成化设计中常用的无源集成元件,主要应用于各类数字电路、模拟信号处理电路的上拉下拉、阻抗匹配、信号分压场景,常见于工业控制板卡、消费电子主板、通信设备接口模块、汽车电子控制单元中,能够替代多颗分立直插电阻,大幅缩减PCB板面占用空间,降低分立元件焊接带来的虚焊、参数离散性问题,提升电路整体可靠性与批量一致性。该电阻网络阵列采用SIP单列直插封装形式,引脚间距严格遵循2.54毫米行业标准间距,覆盖3引脚到13引脚的全系列规格,能够适配市面上绝大多数标准直插封装焊盘设计,无需额外调整PCB封装库即可直接导入Altium Designer等电路设计软件调用,可直接匹配通用面包板、工业接插件、标准IC插座的安装尺寸,安装边界规整,引脚共面度控制在行业通用公差范围内,能够兼容波峰焊、手工焊等常规焊接工艺,不会出现引脚错位、插装困难的问题。设计过程中,首先针对厚膜电阻的成膜工艺特性,将电阻浆料烧结区域做了等宽等距的排布设计,保证每一路电阻的导电膜层厚度、宽度、长度一致性,将同组电阻的阻值偏差控制在极小范围内,满足总线信号传输中对终端匹配电阻的精度要求;模制封装外壳采用耐高温绝缘工程塑料,包裹内部电阻膜层与连接引脚,既能够隔绝外界潮气、粉尘对电阻膜层的侵蚀,也能提升元件整体机械强度,避免插装过程中受力损坏内部导电结构;引脚采用镀锡铜合金材质,具备良好的可焊性与抗弯折能力,多次插拔也不会出现镀层脱落、引脚断裂的问题。元件本体表面清晰标注元件类型与规格标识,方便生产装配过程中的目视核对,避免错料问题发生;基板边缘做了倒角处理,避免生产周转过程中剐蹭相邻元件或PCB线路;整体厚度与同引脚数的标准SIP封装IC保持一致,能够适配常规的PCB安装高度限制,不会与外壳、散热片等周边结构产生干涉。在高密度电路设计中,这类集成电阻网络能够将原本需要排布十数颗分立电阻的区域压缩至单颗IC的占用面积,有效释放板面布线空间,缩短信号走线长度,减少信号传输过程中的反射与串扰,尤其适合并行总线接口的上下拉电阻组设计,能够保证每一路信号的上拉下拉阻抗完全一致,避免因阻抗不匹配导致的信号误触发、通信丢包等问题,同时减少SMT贴片或手工插装的元件点位数量,提升生产装配效率,降低整体生产制造成本。
- 全部评论(0)
- 模板大小: 18.49 MB
- 售价:5金币
- 下载次数: 316
- 系统要求: STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
