Mini360直流降压电源模块结构设计

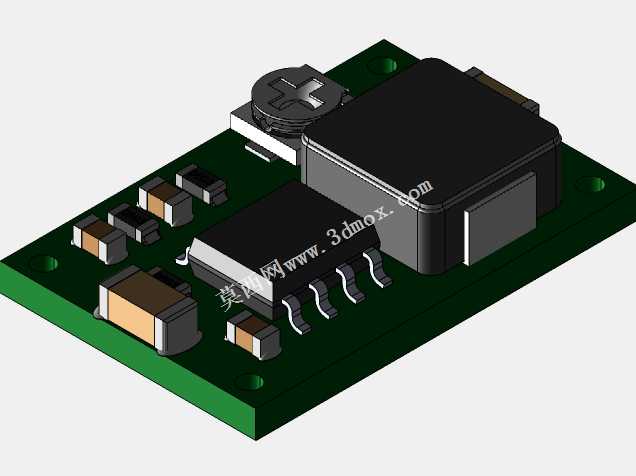

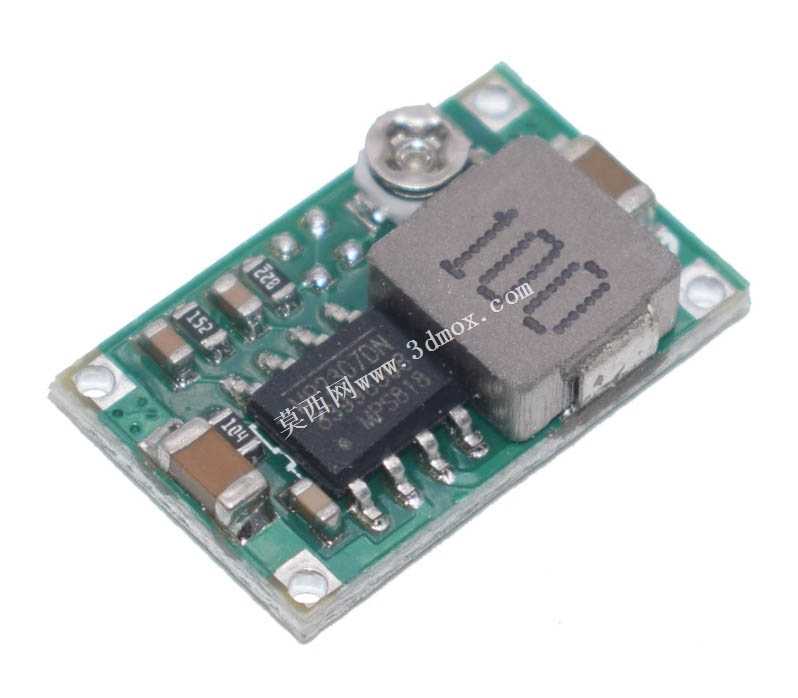

这款Mini360直流降压模块是面向小空间嵌入式供电场景设计的DC-DC变换部件，广泛适配便携电子设备、小型机器人控制板、车载附加电子装置、DIY创客项目、低压传感器供电回路等对供电体积有严格限制的应用场景，能够在输入电压波动的工况下为后端负载提供稳定的低压直流输出，解决不同电压等级电源与负载之间的匹配问题。模块核心采用同步降压拓扑架构，支持宽范围直流电压输入，可覆盖常见的锂电池组、车载电源、工业低压直流母线等输入源，输出电压可通过板载电位器进行连续调节，能够适配1.7V至17V区间内的不同负载供电需求，转换效率在额定负载区间内保持较高水平，有效降低模块自身发热，提升长时间工作的稳定性。在设计思路上，这款模块优先压缩整体占用空间，将功率电感、主控降压芯片、输入输出滤波电容、调压电位器全部集成在单块PCB基板上，元件布局紧凑合理，功率回路走线做了短路径优化，减少大电流路径上的寄生参数，降低开关工作状态下的纹波干扰，同时在PCB边缘预留了标准安装孔位，既可以通过焊针直接焊接在主电路板上实现板载安装，也可以通过螺丝固定在设备内部的安装平面上，适配不同的装配需求。模块整体外形尺寸控制在17x11x3.8mm，安装边界清晰，四个固定孔位的间距匹配通用小型电子模块的安装规范，输入输出端的焊盘尺寸兼顾了手工焊接与回流焊工艺的要求，板载的功率电感采用屏蔽式封装，能够减少自身磁场对外围敏感电路的电磁干扰，滤波电容选用低ESR型号，有效抑制输出电压纹波，保障后端如单片机、传感器、无线通信模块等对供电纹波敏感的负载稳定工作。在实际使用中，这款模块可以替代传统的线性稳压方案，在压差较大的工况下大幅降低功耗损耗，减少散热需求，极小的体积让它能够塞入传统降压模块无法安装的狭窄空间内，比如航模内部、小型手持设备的腔体、密集排布的控制箱内部等场景，调压电位器的设计让使用者可以根据实际负载需求灵活调整输出电压，无需更换固定输出的稳压模块，提升了方案的通用性。模块的元件排布充分考虑了散热路径，功率器件的铺铜区域做了加大处理，能够将工作产生的热量快速传导到PCB基板上散出，在额定负载范围内无需额外加装散热片即可稳定工作，进一步节省了散热部件占用的空间，整体结构兼顾了电气性能、安装便利性与空间利用率，是小功率直流供电变换场景的紧凑型解决方案。
