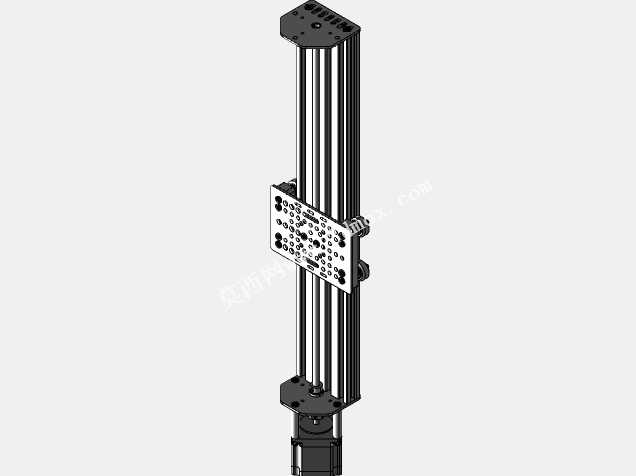

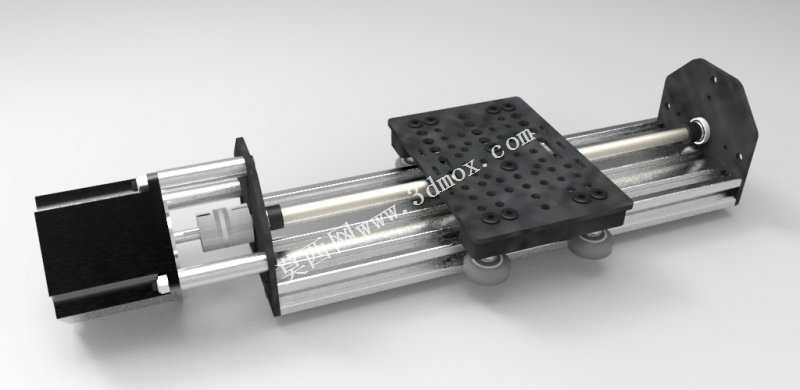

Nema23规格V槽丝杠直线驱动执行滑台

这款V槽丝杠驱动执行机构是面向轻载精密直线传动场景打造的模块化执行单元，核心适配Nema23规格安装尺寸的驱动源，可广泛覆盖桌面级数控加工、小型激光标刻设备、3D打印运动轴、实验室自动化采样平台、轻型机器人直线关节、小型物料分拣输送工位等多类应用场景，能够为需要精准直线位移输出的设备提供稳定可靠的传动支撑。

从实际用途来看，该执行机构可直接作为单轴直线运动单元独立使用，也可通过标准安装孔位快速拼接成XY十字滑台、XYZ三轴运动平台，无需额外设计复杂的转接结构，大幅缩短非标自动化设备的开发周期。其核心功能是将驱动源的旋转运动通过丝杠副转化为高精度的直线往复运动，搭载的V槽导向结构配合专用滚轮组件，可在保证运动顺滑度的同时，有效抵消侧向载荷带来的偏转力矩，避免运动卡滞、精度偏移等问题，滑台台面上预留的密集标准安装孔位，可快速固定各类执行末端，比如激光头、点胶阀、气动吸嘴、小型刀具夹具、检测传感器等，适配不同工位的作业需求。

在设计思路上，该机构采用了开放式铝型材主体框架结构，主体承力部分选用标准工业铝型材作为基座，既保证了整体结构的刚性，又有效控制了自身重量，型材自带的槽道可直接嵌入V槽导向条，无需额外加工高精度导向安装面，降低了生产装配的难度。驱动端采用集成化安装座设计，直接匹配Nema23规格驱动源的安装孔位，驱动源与丝杠之间通过联轴器直连，减少了传动环节的间隙累积，提升了传动效率与回程精度。滑台部分采用镂空式安装板设计，在保证安装面平面度与结构强度的前提下，尽可能降低运动部分的自重，减少高速运动时的惯性冲击，提升运动响应速度。两端的限位安装位可直接加装光电或机械限位开关，实现运动行程的硬限位保护，避免超程运行造成的结构损坏。

从安装边界与尺寸适配来看，该执行机构的主体型材宽度适配标准20系列铝型材安装规范，整体截面尺寸紧凑，可轻松嵌入各类紧凑型设备的内部空间，安装底座两端预留的通孔可直接通过T型螺栓与设备机架的铝型材框架连接，也可通过转接板固定在钢板、亚克力等其他材质的安装基座上。滑台的有效行程可根据实际使用需求灵活调整型材与丝杠的长度，适配不同的运动行程需求，整体安装过程无需专用工装，普通装配人员即可快速完成组装调试，维护时仅需定期清洁V槽导向面、补充丝杠润滑脂即可长期保持稳定的运行精度，非常适合小型自动化设备开发者、桌面级加工设备爱好者以及小批量非标设备生产场景使用。
