MiniUSB-B5型终端插座结构设计

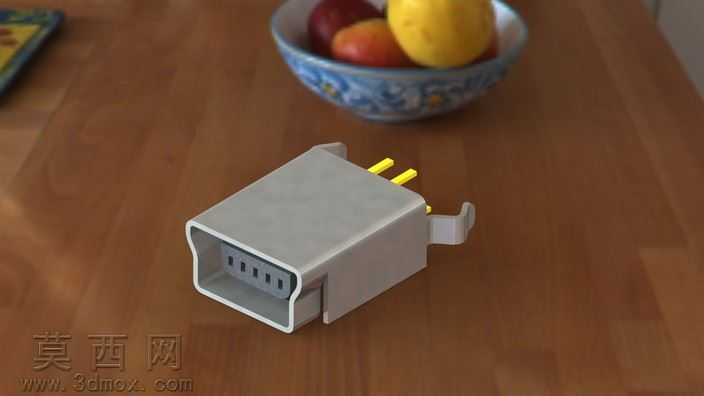

本作品为MiniUSB-B5型终端安装插座的三维建模设计，建模过程严格遵循USB-IF组织发布的MiniUSB B型接口物理规范，针对终端卧式安装的使用场景完成全参数化结构搭建。建模初期首先梳理接口的核心功能逻辑：作为板端卧式安装的母座，需要同时满足公头插拔导向、引脚对位、壳体屏蔽、安装固定四大核心需求，因此采用自底向上的建模顺序，先完成内部胶芯与接触端子的精确建模，再向外构建金属屏蔽壳体与安装固定结构。接触端子部分按照B型接口5Pin的定义完成排布，每个端子的接触弹片角度、插入导向斜面、焊脚伸出长度都经过尺寸校验，确保公头插入时接触弹片的形变量处于合理弹性区间，既保证接触可靠性，又避免插拔力过大导致的端子疲劳变形。胶芯部分采用耐高温绝缘材质的参数设定，建模时预留端子嵌装的卡槽，胶芯与金属壳体的配合位置设计了定位凸台与卡扣结构，无需额外紧固件即可实现胶芯与壳体的牢靠装配，减少组装工序。金属屏蔽壳体采用锌合金压铸件的结构设计，建模时还原了壳体的拉伸包覆结构，前端的接口开口处设计了导向倒角，公头插入时可自动对位，避免插偏导致的端子损坏；壳体两侧延伸出带安装孔的固定脚，适配终端设备壳体上的柱位安装需求，固定脚的弯折角度、安装孔的孔径与位置公差都经过严格设定，确保SMT或波峰焊工序中壳体不会发生偏移。渲染阶段针对不同部件赋予对应材质：金属壳体采用哑光镀镍金属材质，调整反射粗糙度模拟真实压铸件的细腻磨砂质感，接触端子采用镀金铜材材质，突出金属导电部件的光泽感，胶芯部分采用黑色耐高温工程塑料材质，调整漫反射参数还原塑料的哑光质感。场景搭建采用木质桌面作为承载平面，搭配日常家居摆件作为环境衬托，打光采用柔和的三点布光方案，主光从侧上方照射突出壳体的结构轮廓与金属质感，辅光补亮暗部避免结构细节被阴影遮盖，背光勾勒产品边缘提升立体感，最终渲染效果清晰展现插座的整体外观、接口形态与安装结构，可用于产品结构验证、安装指导演示、电商产品展示等多个场景。建模过程中对所有配合尺寸进行了干涉检查，确保公头插入行程内无结构干涉，安装固定脚与终端壳体的配合间隙符合装配公差要求，整体模型结构完整，细节还原度高，完整复现了MiniUSB-B5终端插座的工业设计细节与装配逻辑。
