立式轴承冲击性能测试试验机结构设计

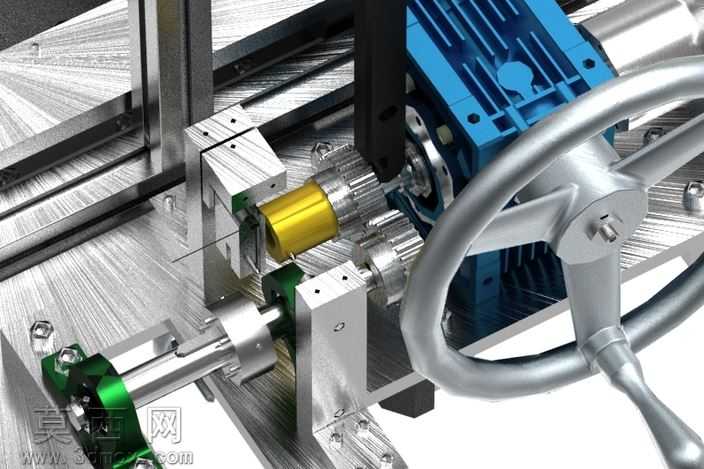

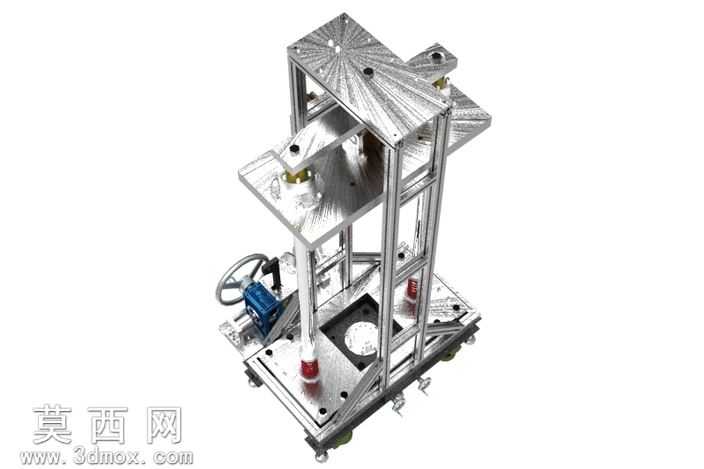

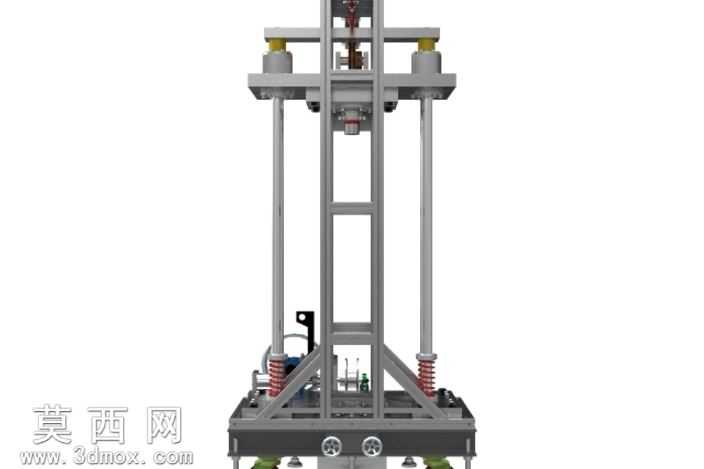

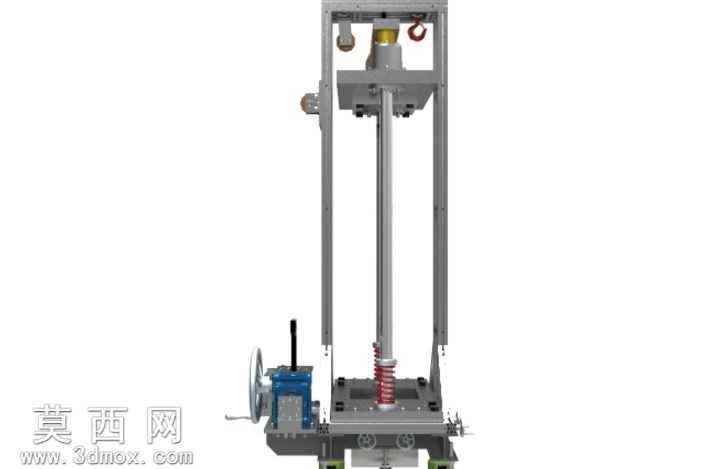

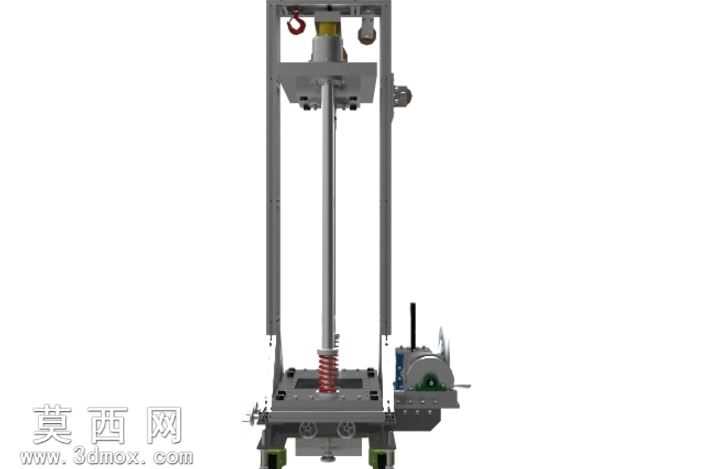

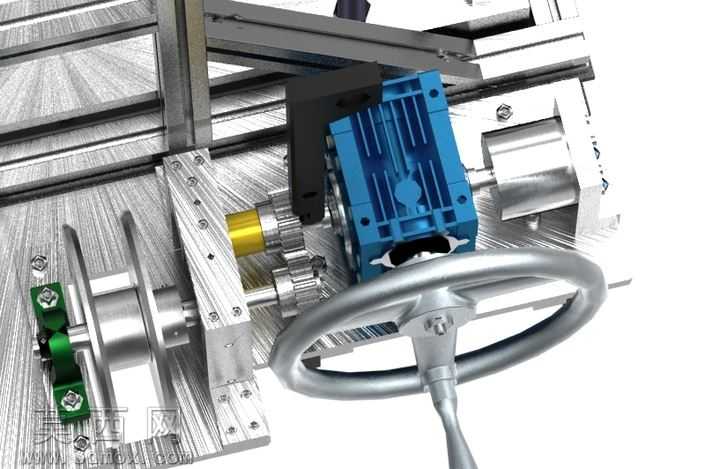

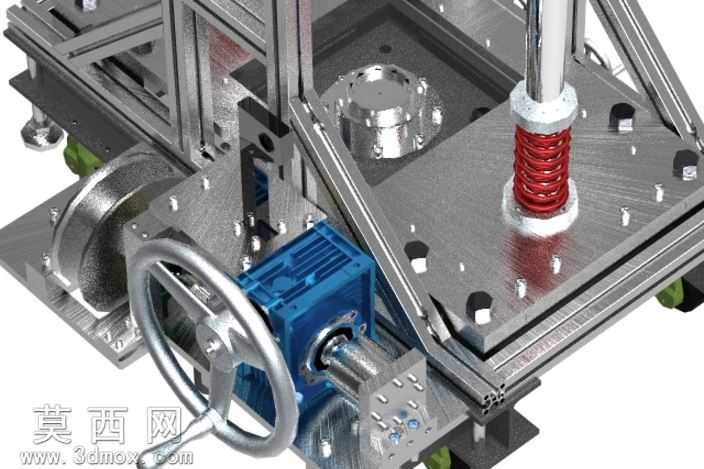

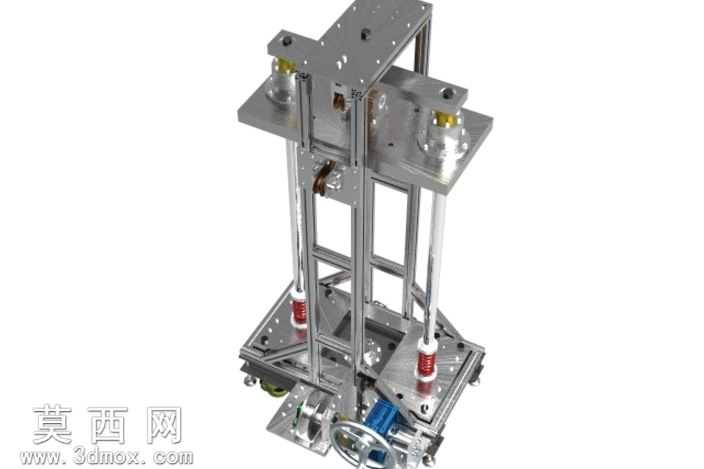

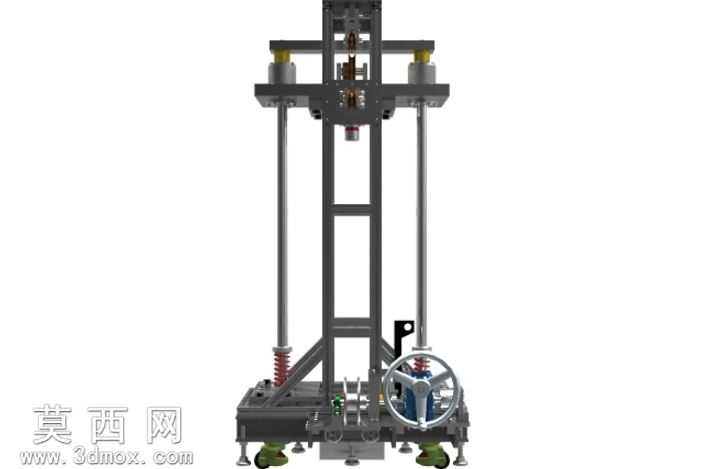

本模型为立式轴承冲击性能测试试验机，采用三维建模软件完成全参数化结构设计，建模过程中对各功能模块进行独立装配约束，确保各运动部件无干涉、可实现预设的冲击测试动作。整体机架采用铝型材与金属板材组合搭建，建模时为金属框架赋予哑光银白金属材质，为导向光轴赋予抛光镀铬亮面材质，为底部缓冲组件赋予红色弹性橡胶材质，为传动手轮赋予蓝色工程塑料材质，通过材质区分清晰呈现各部件功能属性，渲染阶段采用均匀顶光配合侧方补光，突出机架的层叠结构与部件装配关系，清晰展现设备的立体构造。设备采用双立柱导向结构设计，顶部安装板预留冲击组件安装位，中部设置可调节高度的试样固定平台，用于装夹待测试轴承试样，底部设置缓冲减震结构与升降调节机构，通过手轮驱动可调整冲击高度，满足不同规格轴承的冲击测试需求。设计过程中优先考虑测试稳定性，导向柱采用高精度光轴配合直线轴承，确保冲击锤头下落轨迹无偏移，底部缓冲组件可吸收冲击余能，避免机架受反作用力产生形变影响测试精度；各安装板均预留标准化安装孔位，可根据测试需求更换不同规格的冲击锤头与试样夹具，拓展设备的测试适配范围。建模时严格遵循机械设计装配规范，所有紧固件、连接件均按实际标准件尺寸建模，各活动部件预留合理装配间隙，既保证结构连接强度，又确保运动部件动作顺畅无卡滞，完整还原了轴承冲击试验机的真实机械结构与功能逻辑，可直接用于设备结构验证、装配教学演示或加工生产参考。
