25毫米通径塑料手柄式球阀结构

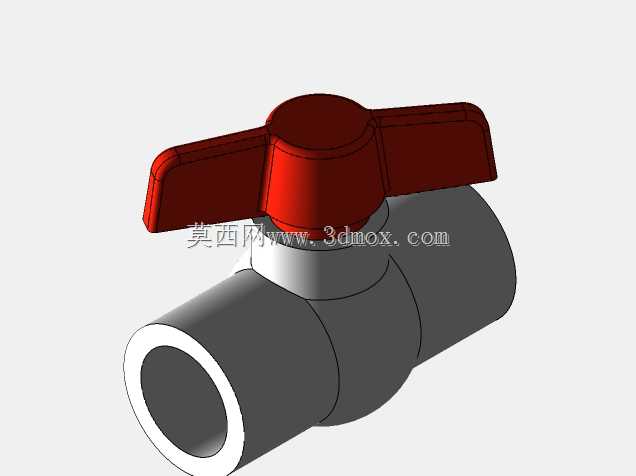

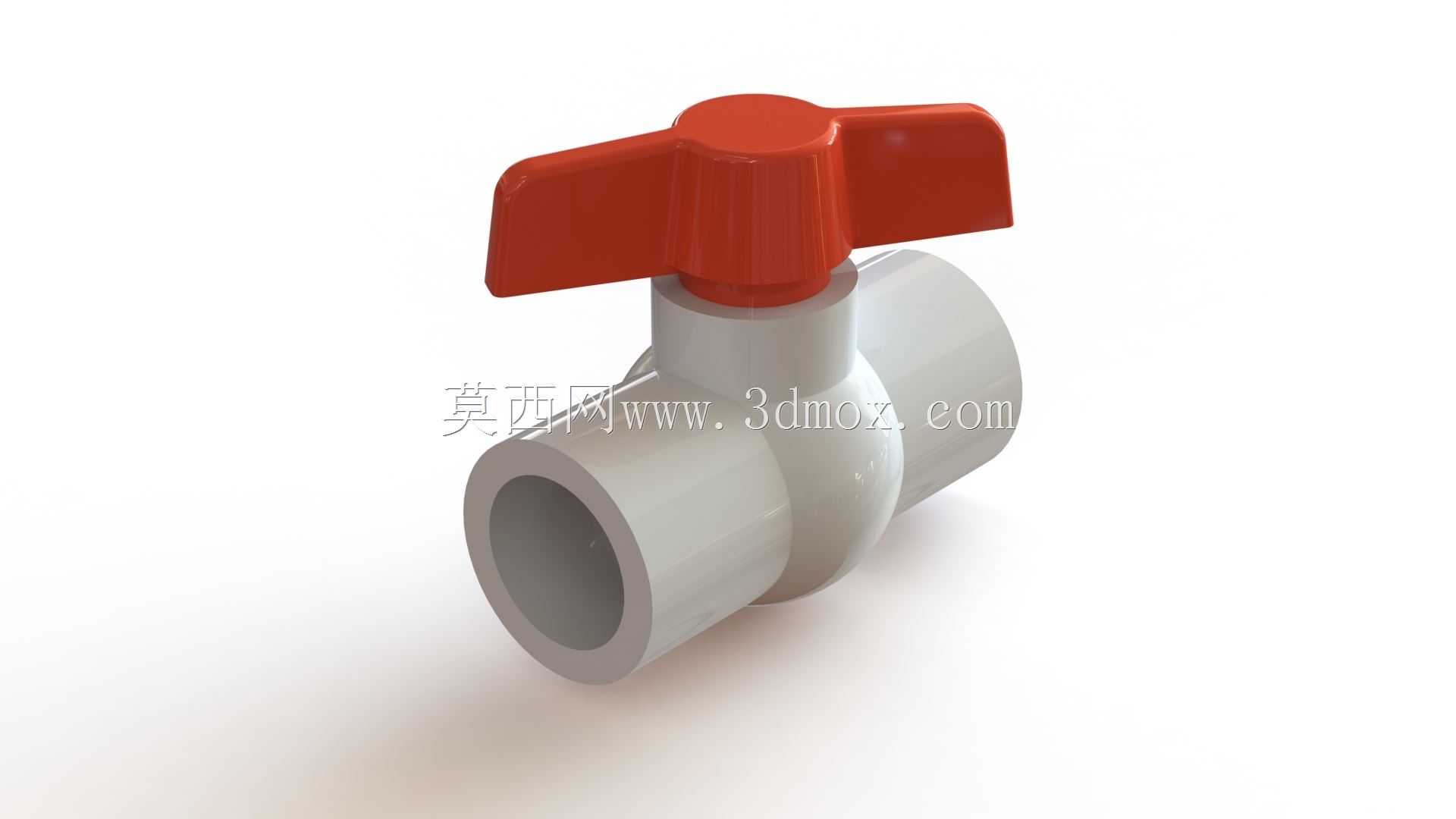

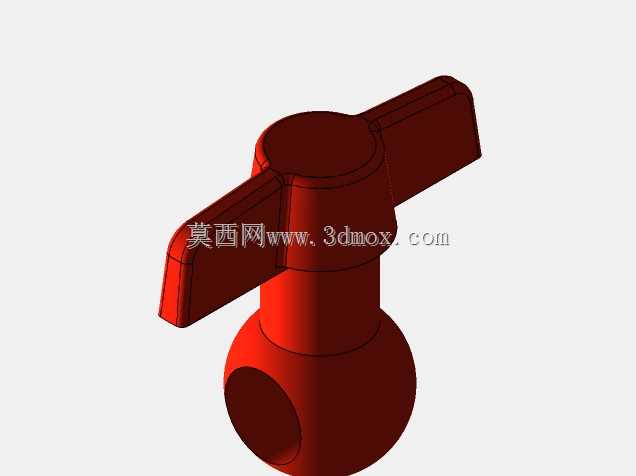

这款25毫米通径的塑料球阀，主要适配民用给排水、小型化工流体输送、家装水暖管路、农用灌溉支管等低压流体输送场景，在常温常压的清水、弱腐蚀性流体管路中承担通断控制的核心作用，相比金属球阀自重更轻、成本更低，且不会出现锈蚀卡滞的问题，适合对成本敏感、无高温高压工况的管路系统使用。从实际使用角度看，这类球阀的核心功能是通过手柄旋转90度实现管路的全开与全关，没有调节流量的设计，操作时不需要额外工具，徒手即可完成开关动作，手柄的摆动角度做了明确的限位设计，旋转到全开或全关位置时会有明显的触感反馈，避免操作人员误判阀门状态。设计层面上，这款模型还原了塑料球阀的典型结构：阀体采用一体式注塑成型的结构，减少了拼接渗漏的风险，两端的承插接口适配对应外径的塑料管路，安装时可通过粘接或者热熔方式完成固定，安装边界需要预留出手柄旋转的操作空间，以25毫米通径规格计算，手柄全开状态下整体横向宽度不超过120毫米，安装时距离墙面或者相邻管路的间距需要预留至少40毫米，避免手柄旋转时出现干涉。阀芯采用带通孔的球体结构，配合密封件实现管路密封，手柄与阀芯的连接部位做了防脱结构设计，长期操作不会出现手柄打滑脱落的问题，阀体中部的连接结构做了加强筋处理，承受管路压力时不会出现开裂变形。建模过程中还原了手柄的曲面造型，既保证握持操作的手感，也避免了尖锐棱角带来的操作磕碰风险，阀体的外表面做了简化的光面处理，符合实际注塑产品的外观特征，球体与阀体的配合间隙按照实际装配公差做了预留，能够直观展示阀门的装配关系与动作原理，对于做管路系统布局、水暖产品设计的从业者来说，可以直接用来做装配干涉检查、管路布局示意，也能作为同类塑料阀门设计的结构参考。这类小通径塑料球阀在实际应用中不需要做定期的润滑维护，密封件采用耐腐的弹性材质，长期使用也不会出现渗漏问题，相比同规格的金属闸阀，开关动作更快，流道阻力更小，全开状态下流体几乎没有压损，非常适合用在对管路压降敏感的低压输送场景中。
