适用于Arduino开发的带按钮三轴操纵控制杆

这款带按钮的三轴操纵杆是面向电控交互场景设计的手动输入控制部件，核心适配开源硬件开发体系，可广泛应用于小型移动机器人运动控制、桌面级机械臂手动示教、航模模拟操控、工业小型操作台手动指令输入、智能小车调试控制等场景，作为人机交互的核心输入端口，承担着将人手的扳动、按压动作转化为对应电信号传输给控制主板的作用，能够实现X/Y/Z三个轴向的位移量信号输出，同时顶部集成的按钮可实现确认、急停、功能切换等附加指令输入，无需额外布置独立按键即可完成多维度的操控需求。

在功能特性上，该操纵杆的三个轴向均采用电位器式信号采集结构，扳动操纵杆时可对应输出连续变化的模拟量信号，控制端可通过AD采样获取当前摇杆的偏移角度与方向，从而对应控制执行机构的运动速度与方向，相比两轴摇杆额外增加的Z轴控制维度，可实现旋转、升降等第三维度的动作指令输入，大幅拓展了单摇杆的操控覆盖范围；顶部的按钮采用按压式触发结构，带有自动复位特性，按压行程适中，触发反馈清晰，可避免误触问题。

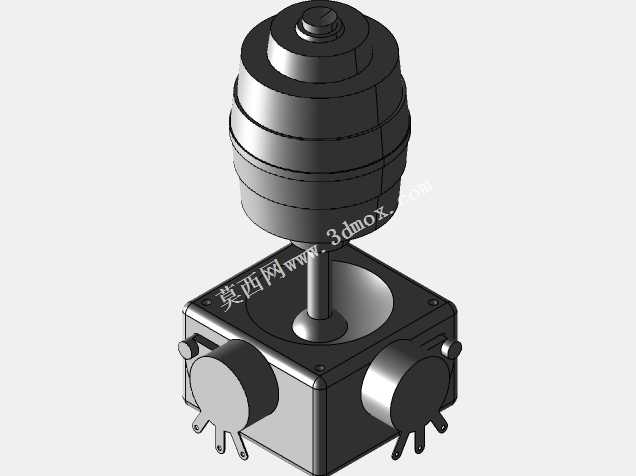

从设计思路来看，整体采用方型底座加柱状摇杆的经典布局，底座为方正的盒式结构，四个侧面预留了接线引出位，可根据安装方向选择不同侧的出线位置，适配不同安装空间的布线需求；摇杆头部采用多段阶梯式的圆弧造型，表面做防滑纹理处理，贴合人手握持的弧度，长时间操作不易产生疲累感；底座与摇杆的连接部位采用球面支撑结构，可保证摇杆在全角度扳动时的顺滑度，同时内置复位弹簧，松开摇杆后可自动回归中位，无需手动复位。

在安装边界方面，方形底座的四个角预留了沉头安装孔位，可直接通过螺丝固定在控制面板、设备壳体或者开发平台上，安装孔位间距符合常规小型电控元件的通用安装尺寸，无需额外定制安装支架即可完成固定；整体外形紧凑，底座占用的安装面积较小，摇杆扳动时的最大外扩半径经过精准核算，安装时仅需预留对应范围的活动空间即可，不会与周边的其他元件产生干涉；接线端采用标准插针接口，可直接与常用的控制扩展板对接，接线定义清晰，无需复杂的转接即可完成电路连接。整体结构兼顾了操控手感、安装便利性与功能集成度，能够满足各类小型电控设备的手动操控需求。
