8毫米节距SMD载带冲孔传送结构

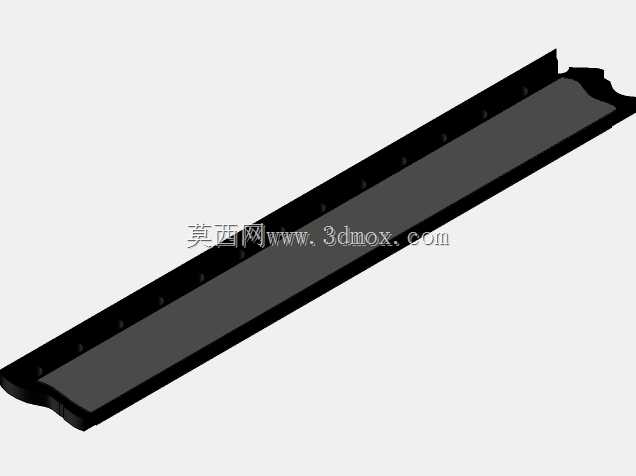

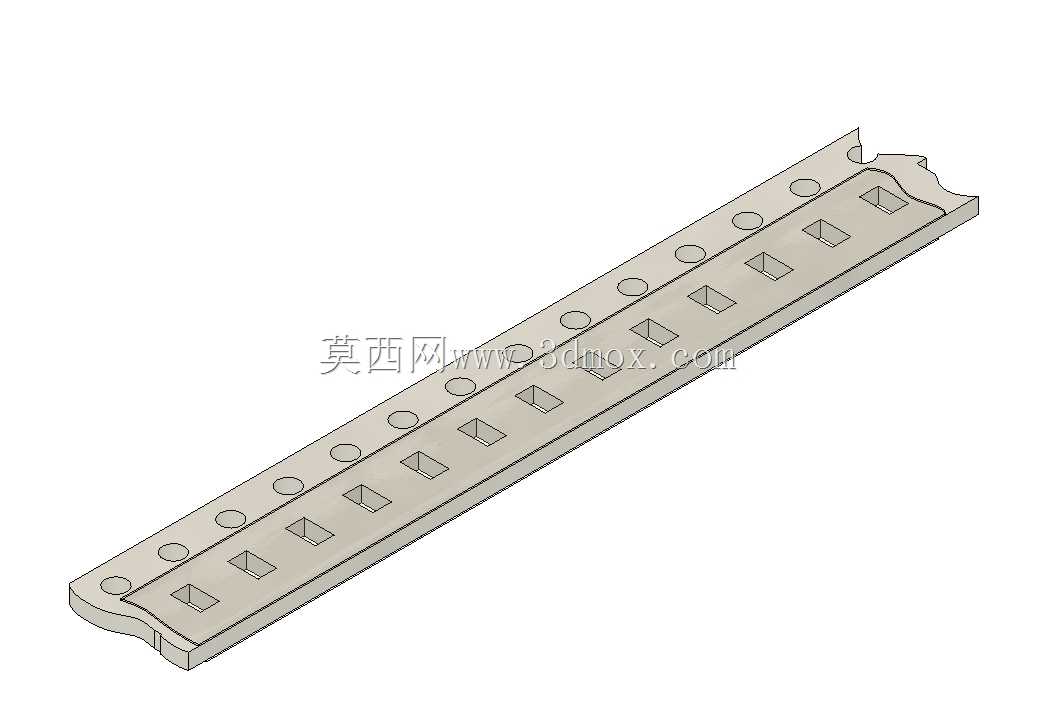

　　在表面贴装生产的物料流转环节，载带是衔接上游元器件封装、下游SMT贴装工序的核心承载介质，这类带孔的带状结构，需要同时满足高速传送时的定位精度、元器件收纳的防护要求，以及和贴片机送料机构的适配性。本次设计的8毫米宽度冲孔载带，针对小尺寸SMD元器件的编带包装场景做了针对性的结构优化，首先从传送定位逻辑出发，载带侧边等距排布的圆形定位孔，是和送料棘轮配合的核心结构，孔位的同轴度、孔边的无毛刺要求，直接决定了高速送料时是否会出现卡带、跳步的问题，设计时将定位孔的中心距严格控制在2毫米的半节距基准上，和行业通用的凯美特类SMD包装送料机构的棘轮齿距完全匹配，避免出现送料步距偏差导致的元器件取料偏移。

　　从功能分区来看，载带主体上冲压成型的方形凹腔是元器件的容纳位，凹腔的尺寸做了参数化设计预留，设计人员可以根据不同封装尺寸的贴片元件，比如0402、0603规格的电阻电容，或者小尺寸SOP封装芯片，直接调整凹腔的长宽深参数，不需要重新绘制载带的整体轮廓，大幅提升了不同规格载带的设计效率。凹腔的边缘做了微小的倒角过渡，一方面是避免元器件装入时被锐边刮伤引脚或者塑封本体，另一方面在盖带热封覆盖时，倒角结构可以让盖带和载带表面的贴合更紧密，减少运输过程中出现的元器件掉出、受潮问题。

　　在安装边界和适配性上，8毫米的载带宽度是小尺寸SMD编带的通用规格，对应的送料槽宽度、压料盖间隙都可以直接适配市面上主流的台式编带机、SMT贴片机的8毫米飞达结构，不需要额外做机构改造。载带的厚度根据常用的纸质载带材料特性做了对应设计，冲孔位置的材料余量控制在合理范围，既保证棘轮拨动时的结构强度，不会出现孔位撕裂的问题，又不会因为材料过厚导致卷带时盘绕半径过大，增加编带盘的占用空间。

　　从实际生产的应用场景出发，这类载带除了用在标准元器件的编带包装，也适配小批量试产阶段的手工编带需求，参数化的凹腔设计可以快速响应定制化元器件的包装需求，比如异形结构的贴片传感器、定制化的小型贴片连接器，都可以通过调整凹腔尺寸快速生成对应的载带结构。设计时还考虑了载带成型的工艺性，所有的冲孔、凹腔成型结构都采用同向冲压的特征排布，符合纸质载带连续冲压成型的工艺要求，没有反向倒扣或者需要侧抽芯的结构，降低了冲压模具的加工复杂度，也减少了量产时的成型不良率。

　　在传送稳定性的细节处理上，载带的首尾端做了导向斜角结构，方便穿入送料机构时的引导，不需要人工修剪端头就能顺利穿过棘轮和导向槽，减少换料时的辅助时间。定位孔和凹腔的相对位置公差控制在±0.05毫米以内，保证贴片机吸嘴取料时，元器件的中心位置和吸嘴中心的偏差在允许范围内，避免出现吸料偏斜、抛料率升高的问题。载带的表面粗糙度也做了对应要求，纸质材料的表面不会有明显的纤维凸起，避免和送料槽摩擦时产生碎屑，污染SMT生产线的洁净环境，也防止碎屑掉在元器件焊盘上影响后续焊接质量。

　　另外，设计时预留了盖带封合的边距，载带两侧的封边宽度保持一致，热封时盖带的粘合强度均匀，既不会因为封合过强导致贴片机揭盖带时出现扯断、盖带残留的问题，也不会因为封合过弱导致运输过程中盖带掀开、元器件散落。卷绕时的弯曲半径适配通用的7英寸编带盘，载带的弯曲应力控制在材料允许范围内，不会因为长期盘绕出现凹腔变形、定位孔错位的问题，保证存储一段时间后送料依然顺畅。
