日常接触的小型电子称重场景里,这类悬臂梁结构的测力元件应用覆盖范围极广,从桌面级微型电子秤、小型物料分装工位的在线检重,到3D打印耗材断料检测、小型自动化设备的载荷限位触发,甚至是学生DIY力反馈交互装置、小型实验平台的力学数据采集,都能见到这类结构的身影。它的核心作用是将垂直方向的载荷变量转化为可被采集的应变信号,最终通过后端电路换算成对应的重量数值,相比其他结构的测力元件,这类平行梁悬臂结构在小量程区间的线性度表现更稳定,抗偏载能力也更适配小型设备的安装空间限制。

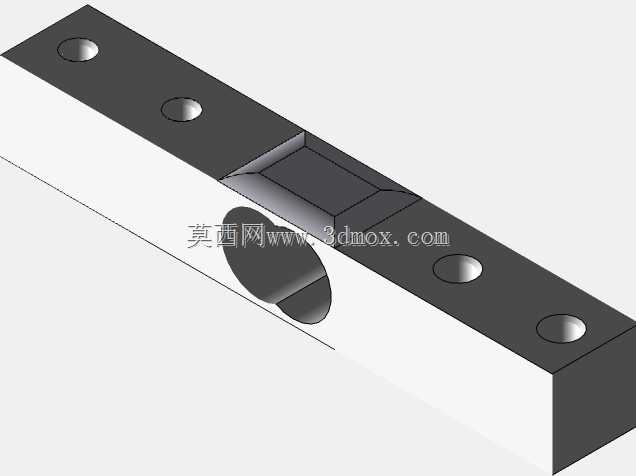

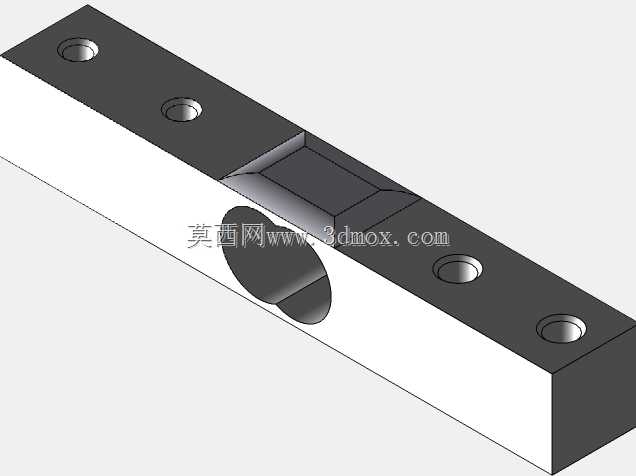

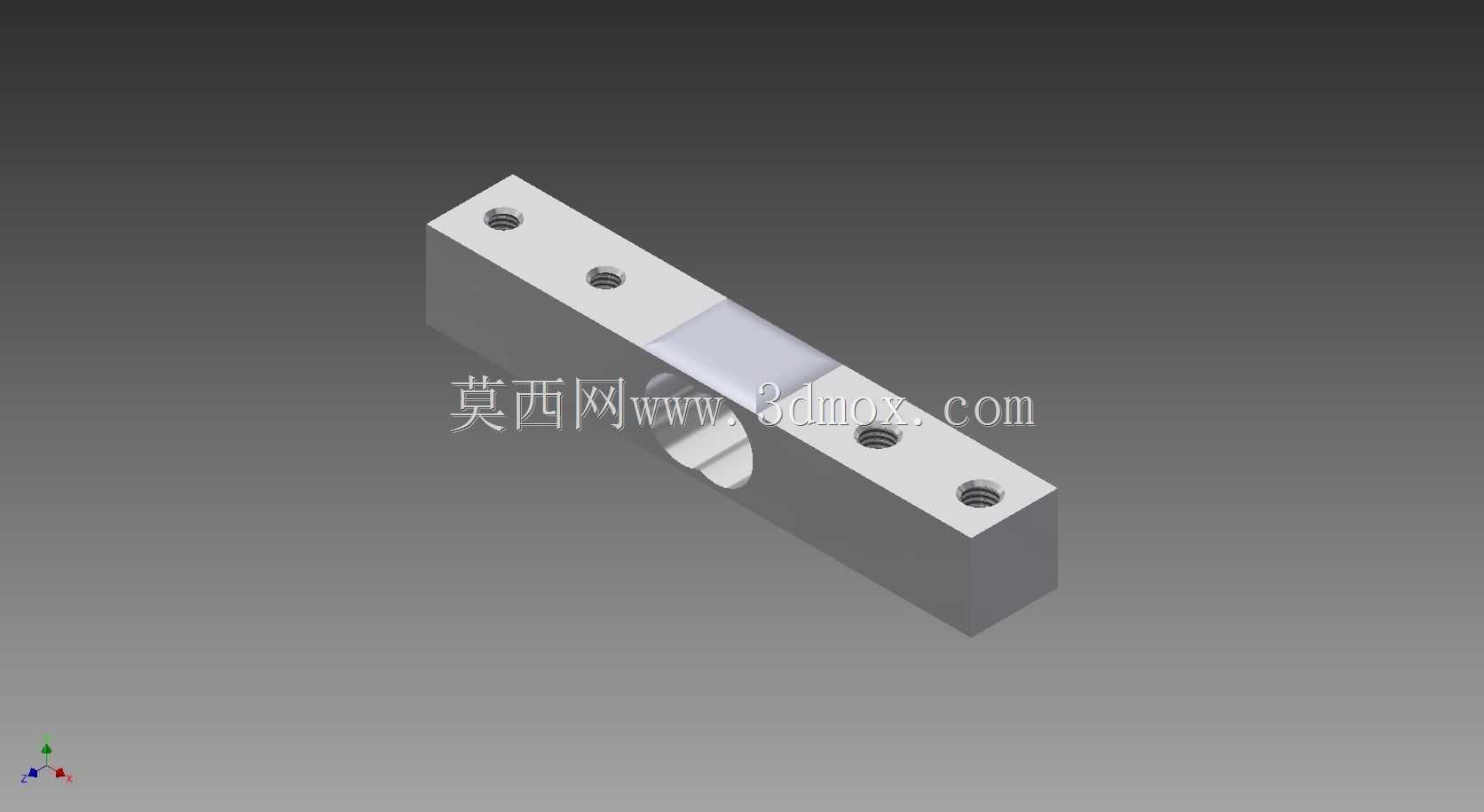

从结构设计逻辑来看,这类传感主体采用一体化铝合金切削成型的方案,整体为长条形块状结构,中间区域做了局部减薄的应变区设计,也就是外观上看到的中间浅色贴片区域,这个区域是整个元件的核心受力变形段,当梁体自由端承受垂直向下的载荷时,减薄区会产生与载荷大小成正比的微变形,粘贴在该区域的应变片会随变形产生电阻值变化,通过惠斯通电桥电路将电阻变化转化为线性的电压信号输出,完成力到电信号的转换。梁体两端的安装孔做了沉台设计,固定端的两个通孔用于将传感器刚性固定在设备基座上,加载端的两个通孔用于连接承载托盘或者受力接触件,孔位的同轴度、孔端面与梁体基准面的垂直度都有较高公差要求,一旦安装面存在翘曲或者固定螺丝锁附力不均,会直接导致应变区产生附加内应力,最终造成零点漂移、线性度超差的问题。
设计这类结构的时候,首先要根据额定载荷确定应变区的截面尺寸,1kg量程的版本,应变区的厚度通常控制在2mm以内,长度根据梁的整体跨距做匹配,既要保证满量程状态下应变区的微变形量在应变片的有效测量区间内,又要避免过载时变形量超过材料屈服强度造成永久性损坏。梁体的边角都做了R角过渡处理,避免切削加工和热处理过程中出现应力集中点,长期受交变载荷时出现疲劳裂纹。安装边界方面,这类传感器的固定端需要贴合在平面度优于0.02mm的安装基座上,固定螺丝的锁附扭矩要严格控制,通常采用M3规格的内六角螺丝,锁附扭矩控制在0.6N·m左右,扭矩过大会造成梁体固定端向上翘曲,零点输出出现正偏,扭矩不足则会在加载过程中出现固定端微动,导致测量数据跳变。加载端的承载结构需要保证载荷垂直作用在梁体的中心轴线上,尽量避免偏载、侧向力和扭转力的输入,这类平行梁结构虽然有一定的抗偏载能力,但长期承受非轴向载荷会加速应变片的疲劳老化,缩短元件的使用寿命。
在实际设备集成过程中,这类传感器的周边需要预留足够的变形间隙,尤其是应变区的上下方,不能有任何结构件接触梁体,哪怕是很细的导线搭在应变区表面,都会造成测量数值的偏差。布线时要将应变片的引出线做固定处理,避免导线晃动拉扯应变片引脚,造成信号干扰。如果是在有轻微振动的工位上使用,还可以在承载端和固定端之间增加薄型橡胶阻尼垫,过滤掉高频振动带来的信号杂波,但要注意阻尼垫不能影响梁体的正常受力变形,不能额外增加附加的弹力干扰测量精度。这类小量程传感器的过载能力通常在额定载荷的150%左右,使用过程中要避免冲击载荷,比如重物直接砸落在承载托盘上,瞬时的冲击力很容易超过应变区的屈服极限,造成梁体塑性变形,传感器直接报废。
从建模角度来说,绘制这类结构的时候要重点关注应变区的尺寸公差,以及各个安装孔的位置度,建模时要预留出应变片粘贴的空间,以及后续防护胶层的厚度,避免后续组装时防护胶与周边结构产生干涉。梁体的表面粗糙度在应变区位置要达到Ra1.6以上,保证应变片粘贴时的贴合度,非配合面做普通阳极氧化处理即可,既可以提升铝材的防腐蚀能力,也不会影响整体的受力性能。
