三爪自定心车床卡盘夹持工装结构

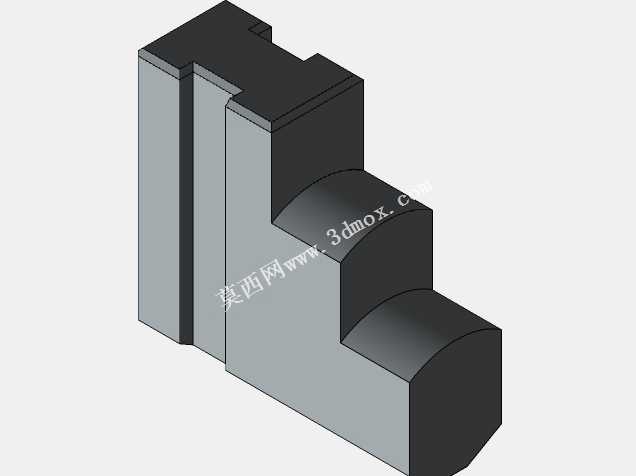

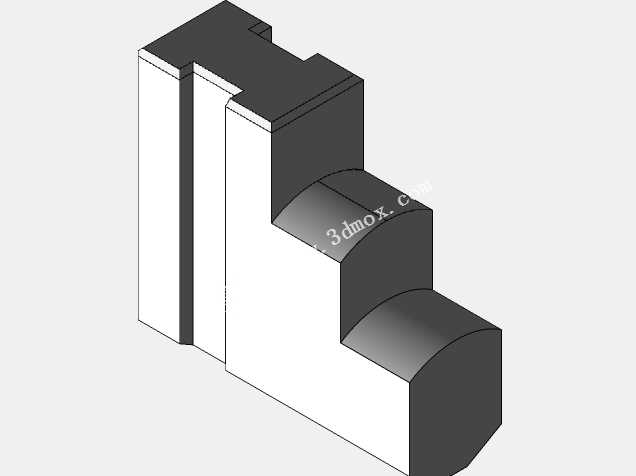

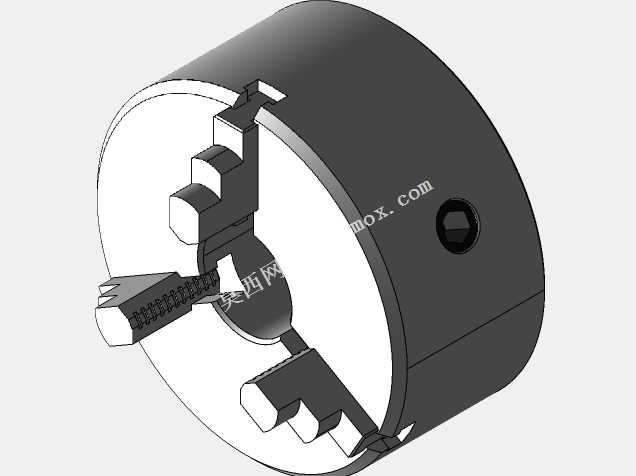

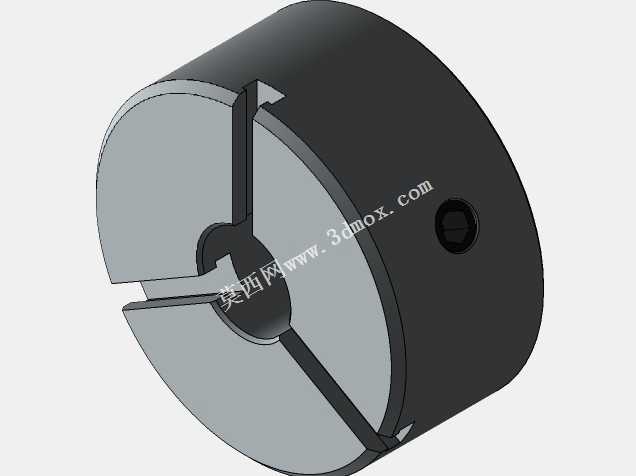

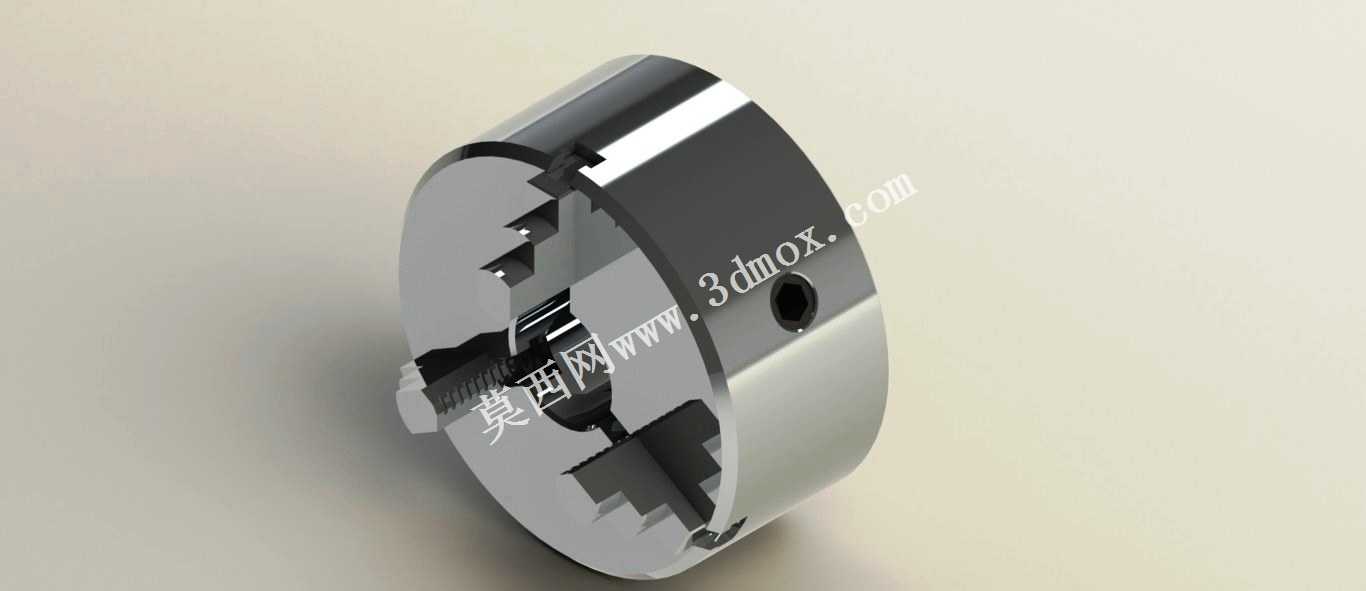

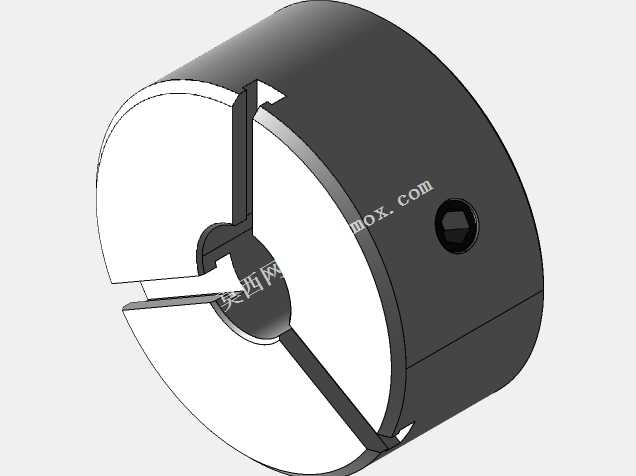

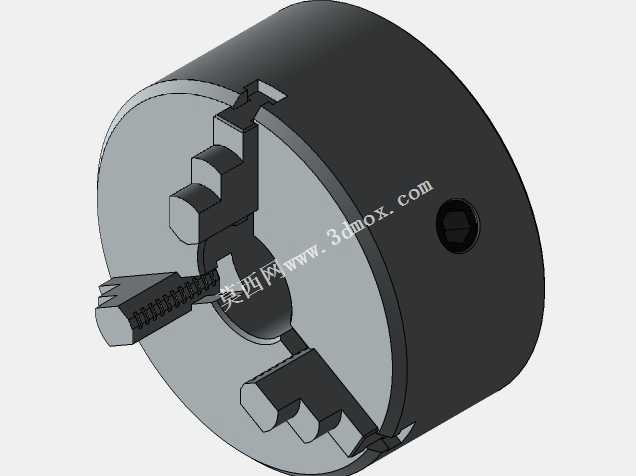

在金属切削加工领域，车床卡盘是卧式车床、数控车床核心的工件装夹执行部件，这款三爪自定心卡盘主要应用于轴类、盘类、套类回转体零件的车削加工场景，覆盖普通粗车、半精车乃至精车工序的装夹需求，是机械加工车间车床设备上不可或缺的配套工装。从实际用途来看，该卡盘通过三个同步径向移动的卡爪实现工件的自动定心与夹紧，能够快速完成圆形截面工件的装夹定位，大幅降低找正工件的辅助工时，适配中小批量回转体零件的加工节奏，既可以夹持外圆表面完成外圆、端面、锥面、螺纹等特征的车削，也可通过反装卡爪撑持工件内孔，完成薄壁套类零件的内孔、内槽等特征加工，装夹稳定性直接影响加工过程的工件刚性与最终加工精度。从功能特性来看，这款三爪卡盘采用盘形基体集成锥齿轮传动结构，三个卡爪在盘体的径向导槽内同步滑移，定心精度可满足常规IT7级精度零件的加工装夹要求，卡爪的夹持面带有防滑齿结构，能够在合理夹紧力下避免工件切削过程中出现打滑、移位问题，盘体侧面设置的传动方孔可供卡盘扳手插入，通过转动小锥齿轮带动盘内的大锥齿轮转动，进而驱动平面螺纹带动三个卡爪同步径向移动，实现夹紧与松开动作，操作便捷，传动平稳。从设计思路来看，整体结构遵循自定心夹具的等距同步传动逻辑，盘体采用高强度铸铁材质打造，具备足够的刚性与耐磨性，能够承受切削过程中的径向切削力与扭矩载荷，导槽与卡爪的配合面经过精密加工，保证卡爪移动的顺畅性与重复定位精度，卡爪采用可更换设计，可根据不同工件的夹持需求更换正爪、反爪或者软爪，适配不同直径范围、不同材质工件的装夹需求，避免夹伤工件已加工表面。从外形尺寸与安装边界来看，该卡盘为短圆柱连接形式，盘体外圆为规整的圆柱面，背面带有与车床主轴端盖匹配的安装止口与连接螺栓孔位，安装时可通过止口实现与主轴的同轴定位，再通过螺栓均匀锁紧固定在主轴法兰端面上，安装后整体回转半径紧凑，不会超出车床主轴的防护范围，卡爪的行程范围覆盖常规中小尺寸回转零件的夹持直径，盘体厚度经过优化设计，既保证足够的结构强度，又尽可能缩短主轴悬伸长度，提升装夹后主轴系统的整体刚性，减少切削过程中的振动，保障加工表面质量。
