数控机床手持操作控制手轮结构设计

数控手轮是数控机床加工场景中不可或缺的手持操作终端，主要应用于立式加工中心、卧式车床、数控磨床等各类数控设备的手动操作环节，在工件装夹找正、刀具长度补偿校准、首件试切微调、坐标轴点动进给等核心作业场景中承担精准控制职能，是连接操作人员与机床数控系统的直接交互载体，其操作手感、控制精度、防护可靠性直接影响现场加工的操作效率与作业安全。

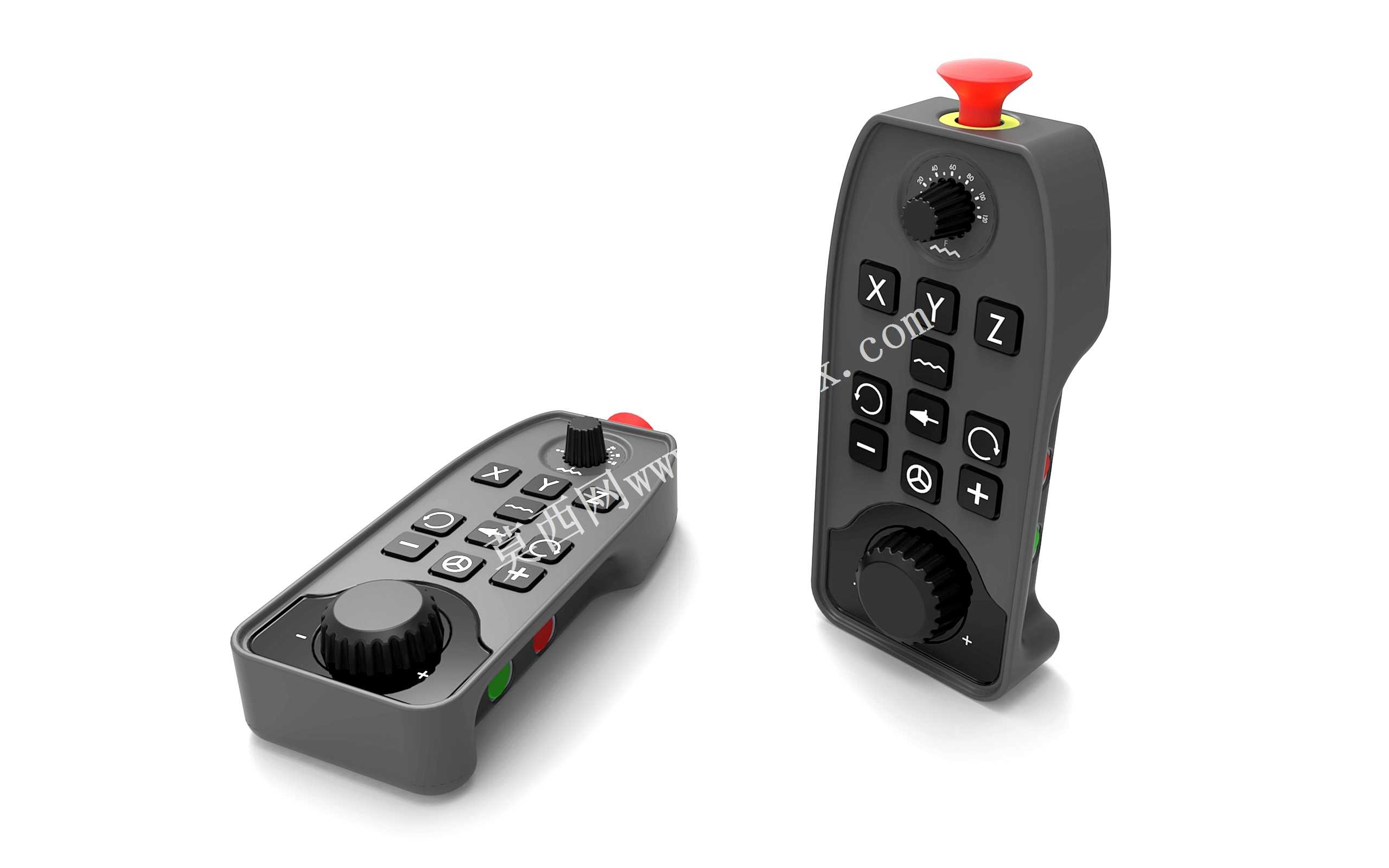

这款手轮在功能布局上充分贴合一线操作的使用习惯，顶部设置醒目的红色急停按钮，采用大直径蘑菇头设计，按压行程充足、触发反馈清晰，遇到突发加工异常时操作人员可快速拍停设备，切断轴进给动力输出，满足机床安全设计的强制要求。手轮上部配置轴选倍率旋钮，可快速切换X、Y、Z等不同进给坐标轴，同时支持多档位进给倍率调节，适配粗调快速移动、精调微米级进给的不同操作需求，旋钮表面做防滑滚花处理，戴劳保手套操作时也能精准旋拧不打滑。中部功能按键区采用凹凸分区排布，方向控制键、功能确认键、模式切换键按照操作频次做优先级布局，高频使用的按键做凸起处理，操作人员无需目视即可盲操作，降低操作时的视线转移频次，减少对刀、找正过程中的失误概率。下部配置大直径手摇脉冲发生器，转动阻尼均匀，每格刻度对应清晰的进给量反馈，转动无卡顿、无空程，配合刻度标识可实现精准的微进给操作，满足高精度加工的微调需求。

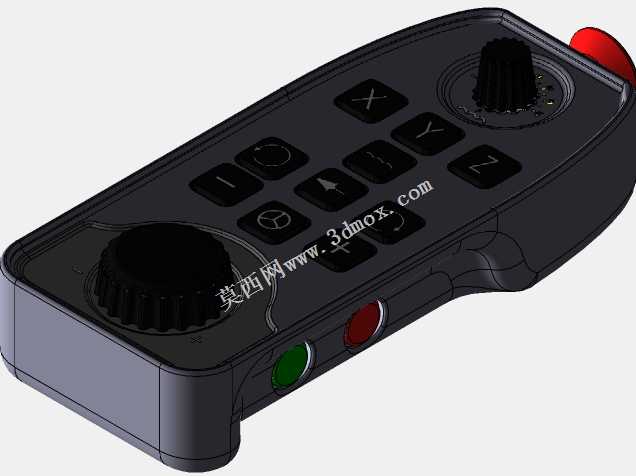

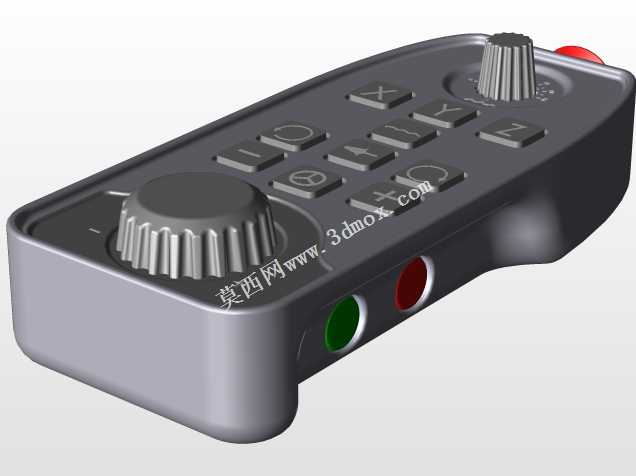

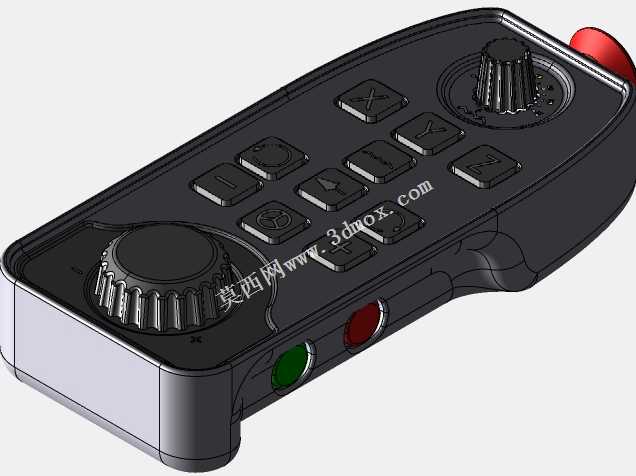

外形设计上采用符合人体工学的弧面握柄造型，侧边做收腰防滑处理，单手握持时贴合手掌自然弧度，长时间操作不易产生疲劳，整体外壳采用高强度工程塑料注塑成型，表面做哑光防指纹处理，侧边集成状态指示灯，可直观反馈设备当前的操作模式与通电状态。安装适配层面，手轮预留标准的螺旋电缆接口，可兼容市面上主流数控系统的IO接线定义，手持端无需额外复杂安装，配合机床侧的挂架可实现闲置时的就近收纳，线缆做耐弯折、耐油污防护处理，适配车间多切削液、多油污的复杂作业环境，整体结构做密封防尘设计，可阻挡加工过程中的铁屑、粉尘进入内部按键与脉冲机构，延长设备在复杂车间环境下的使用寿命。
