三爪自定心车床卡盘结构设计

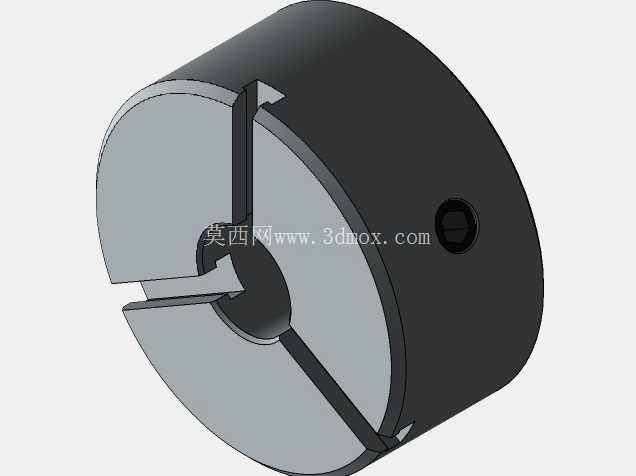

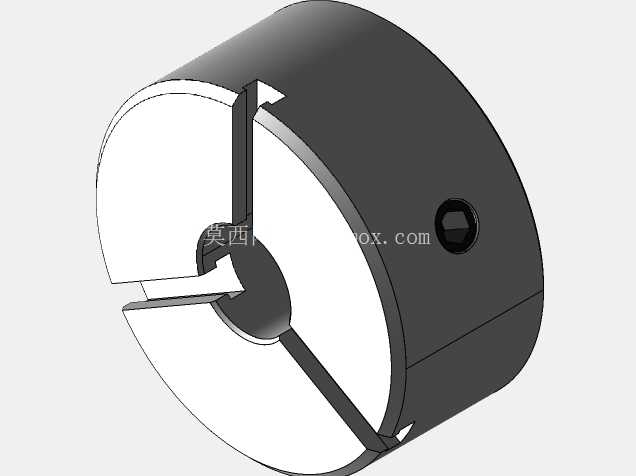

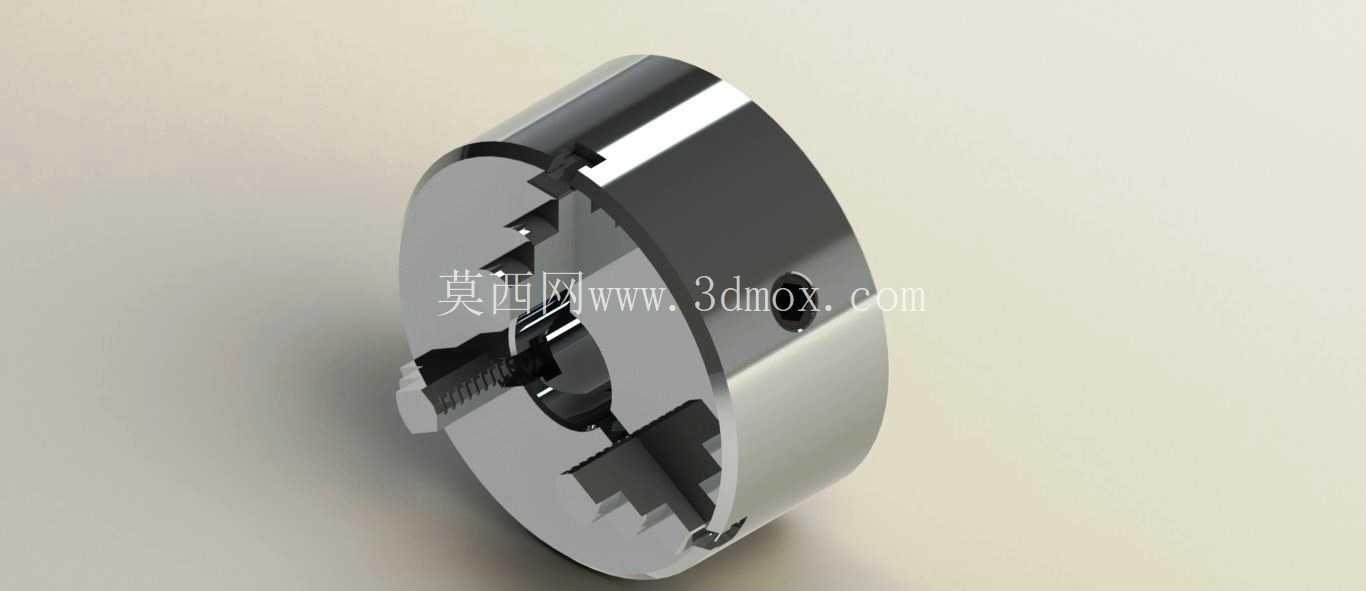

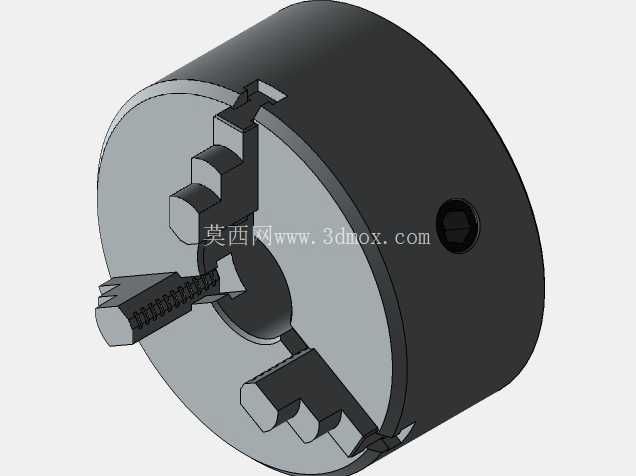

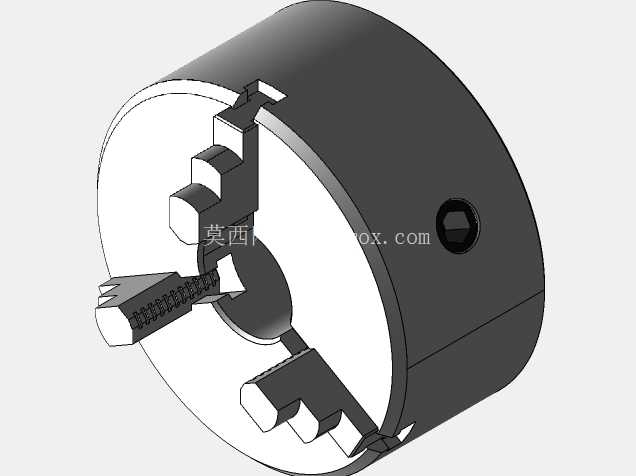

　　在普通车床、转塔车床及内外圆磨床的回转加工场景中，三爪自定心卡盘是应用覆盖度最高的通用夹具，核心作用是在主轴带动工件做回转切削运动时，提供稳定的周向夹持力与同轴定位基准，避免工件在车削端面、内外圆柱面、螺纹等工序中出现偏心窜动、夹持松脱的问题。这款卡盘的设计完全围绕回转装夹的核心需求展开，整体采用盘式短圆柱连接结构，主体为经过调质处理的盘体，盘体正面沿120°等分方向开设有三条径向导向槽，槽内装配可同步径向移动的卡爪，卡爪的驱动逻辑依托盘体内部的平面螺纹盘结构，当使用卡盘扳手插入盘体侧部的方孔转动时，会带动内部的锥齿轮副驱动平面螺纹盘旋转，平面螺纹与三个卡爪底部的啮合齿同步配合，实现三个卡爪同时向心或离心移动，自动完成工件的定心与夹紧，无需逐个调整卡爪位置，大幅缩短装夹找正的辅助时间，适配规则截面的轴类、盘类、套类工件的快速装夹需求。

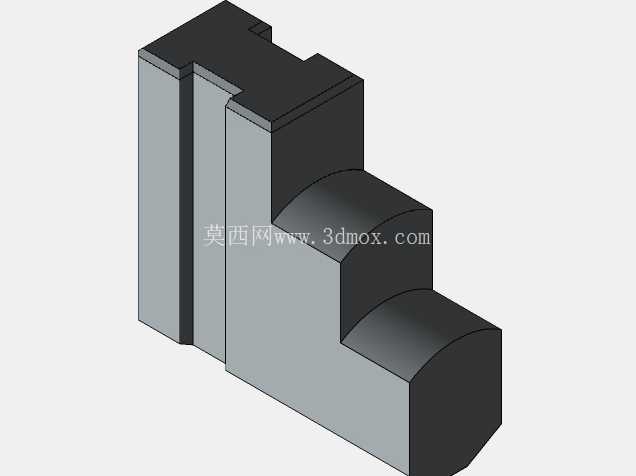

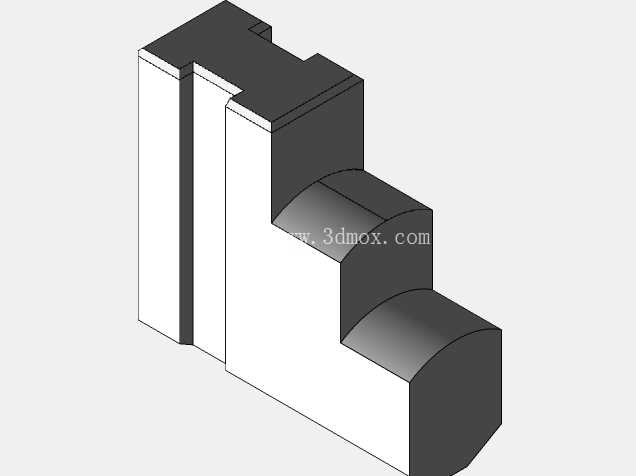

　　从安装边界来看，这款卡盘的背部连接止口与端面定位孔严格匹配对应规格车床主轴的前端安装尺寸，安装时通过止口与主轴轴颈的配合保证卡盘自身与主轴回转轴线的同轴度，再通过连接螺栓将卡盘盘体紧固在主轴法兰盘上，安装后需保证卡盘端面的全跳动、卡爪夹持面的径向跳动控制在加工精度允许范围内，避免装夹误差传递到工件加工环节。卡爪采用分体式组合结构，包含基爪与顶爪两部分，顶爪可根据装夹需求更换为正爪或反爪，正爪用于夹持直径较小的工件外圆或内孔，反爪可向外张开夹持直径较大的盘类工件外圆，部分工况下还可根据工件的特殊外形定制软爪，通过在软爪上镗削与工件匹配的夹持型面，进一步提升装夹的接触面积与定位精度，减少薄壁工件装夹变形的问题。

　　在功能特性设计上，这款卡盘的平面螺纹副采用大升角耐磨结构，既保证转动扳手时的操作省力性，又能在切削受力时实现可靠的自锁，避免切削过程中卡爪受切削力反向作用出现松脱；盘体侧部的三个扳手孔沿周向等分布置，方便在不同操作角度下转动扳手调整卡爪位置，适配车床操作空间受限的工况；卡爪与导向槽的配合面经过精密磨削，间隙控制在合理范围内，既保证卡爪径向移动的顺畅性，又避免间隙过大导致的夹持定心精度下降。

　　从实际加工场景的适配性来看，这款卡盘可覆盖常规回转类零件的大部分装夹需求，在单件小批量生产、批量零件加工场景中都能稳定发挥作用，装夹时需根据工件的切削受力大小调整卡爪的夹紧力，夹紧力过小会导致工件在切削时打滑移位，损坏刀具与工件，夹紧力过大则会导致薄壁工件产生夹持变形，影响最终加工精度；对于偏心工件、不规则截面工件的装夹，则需要配合四爪卡盘或专用夹具使用，但三爪自定心卡盘凭借自定心速度快、操作简便的优势，始终是车床类设备最核心的标配夹具。在三维建模过程中，需要重点还原平面螺纹与卡爪啮合的运动关系、卡爪在导向槽内的移动行程、盘体背部的安装止口与螺栓孔位置尺寸，确保模型可用于卡盘的装配仿真、运动干涉检查，也可作为车床整机装配时的夹具配套模型使用，建模时需严格控制各配合面的尺寸公差，还原卡盘实际装配时的配合关系，避免出现运动干涉、安装尺寸不匹配的问题。
