自制铝型材自行车车架夹持定位工装

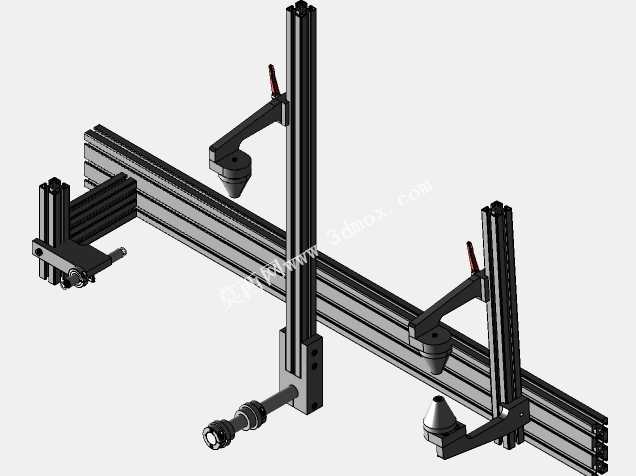

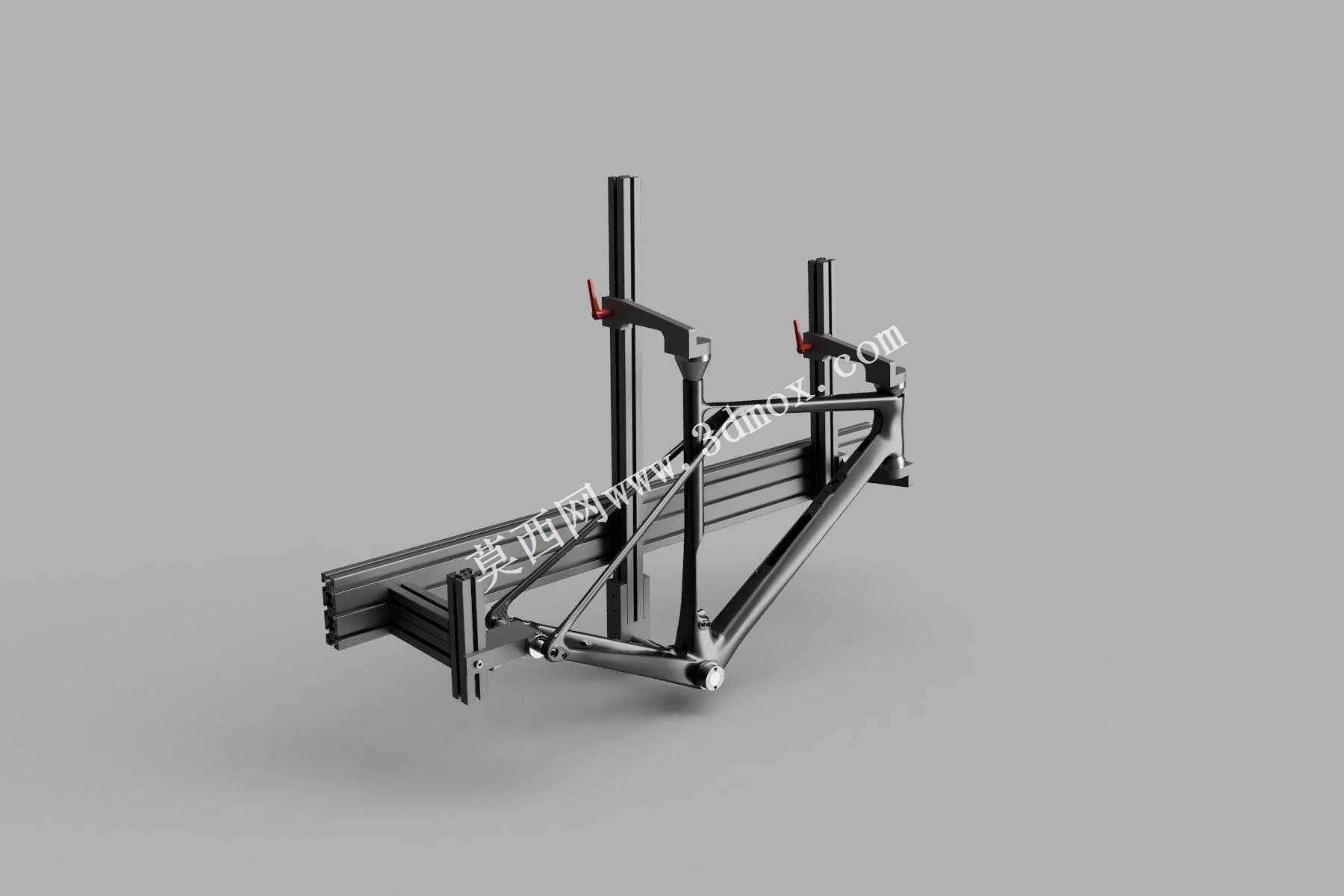

这款自制自行车车架夹持工装，主要面向自行车DIY改装、小型单车工坊车架调校、碳纤维或金属车架焊接定位、车架漆面修复固定等场景使用，能够在车架加工、组装、检测全流程中提供稳定的夹持支撑，避免车架在作业过程中出现位移、形变，保障加工精度与作业安全。工装整体采用标准4040规格工业铝合金挤压型材搭建主体框架，铝型材本身具备重量轻、结构强度高、耐腐蚀、易拼接调整的特性，无需复杂的焊接或定制机加工件，仅通过标准型材连接件即可完成主体框架的组装，使用者可根据不同尺寸的公路车、山地车、折叠车车架规格，灵活调整夹持点位的横向、纵向位置，适配不同轮径、不同几何结构的自行车车架装夹需求。工装的夹持组件采用快压式锁紧结构，夹持端搭配软质防护垫，既能够提供足够的锁紧力避免车架滑脱，又不会刮伤车架表面的漆面或碳纤维材质，夹持点位对应自行车车架的五通、后叉、头管等核心基准位置，装夹后可保持车架处于水平稳定状态，方便操作人员进行车架五通攻丝、尾钩校正、变速系统调校、车架焊接补修、漆面打磨喷涂等各类作业。从安装边界来看，工装主体框架的横向跨度可在600mm至1200mm区间灵活调整，竖向支撑高度可在300mm至800mm区间调节，能够兼容从12寸儿童自行车到29寸山地车的全尺寸车架装夹需求，工装底部可通过型材端面的安装孔固定在工作台面，也可搭配脚轮实现工位间的灵活移动，无需复杂的地基固定即可投入使用。设计过程中充分考虑了单人操作的便利性，所有锁紧调节结构都设置在操作人员易触碰的位置，无需额外辅助工具即可完成车架的装夹与拆卸，整体结构没有冗余的复杂部件，后期维护更换配件成本极低，既适合个人自行车爱好者居家改装使用，也能满足小型单车维修门店的日常作业需求，搭配对应的车架布局设计软件使用时，还可作为车架定制开发的定位基准台，辅助完成非标自行车车架的试制与尺寸校验工作，有效降低车架加工过程中的定位误差，提升作业效率与成品精度。
