自行车圆管斜切定位通用夹持工装

　　这套夹持工装主要服务于自行车圆管类零件的开槽、斜切和端部定位加工场景。车架前叉立管、座管、后上叉等薄壁管件在小批量试制或维修改制中，经常需要在斜交姿态下完成铣槽、切口或钻孔，普通台钳只能夹持规则外轮廓，管件一旦倾斜就容易打滑、转动，薄壁部位还会被压伤。该结构把侧向夹持、轴向定位和底部安装基准整合在一个支架上，管件放入后由贯穿式压杆和侧向抱紧环共同约束，加工时刀具从开槽区域切入，工件不会随切削力偏转。

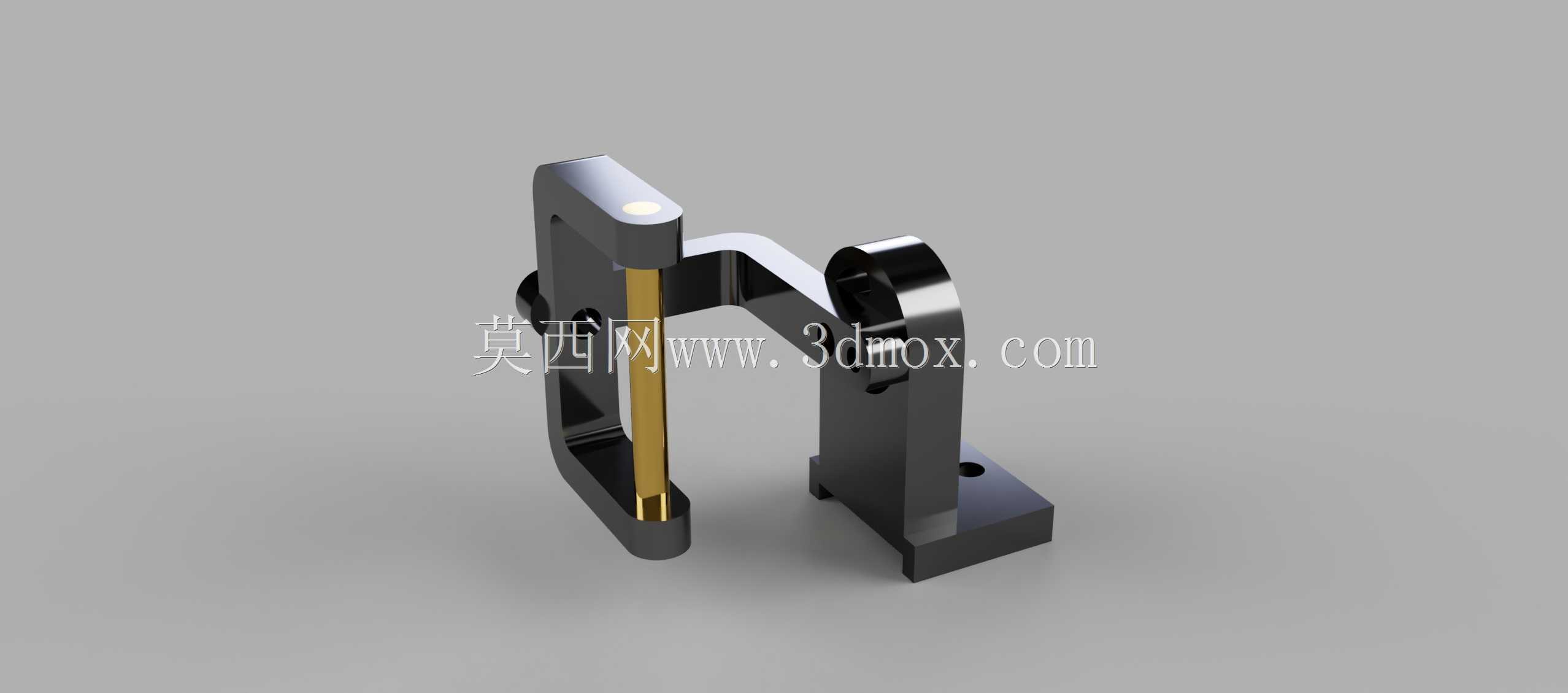

　　从实际布置看，工装左侧为立式夹座，右侧为带半圆抱紧槽的可调支座，中间金色杆件承担压紧导向作用。夹座底部预留安装孔，可直接固定在铣床工作台、专用锯切架或轻型焊接平台上；底部凸台与工作台面接触，形成稳定支撑面，避免悬臂受力。右侧支座的开口环用于容纳不同直径的圆管，环内接触面贴合管件外壁，夹持力沿圆周分布，相比单点顶紧更适合薄壁钢管和铝合金管。

　　设计思路上，优先保证管件斜切时的空间姿态准确。自行车管件切口往往不是垂直于管轴，而是与车架配合面呈一定角度，工装通过两个支撑点确定管轴方向，再利用压杆限制管件上下位移。左侧夹座承担主要反力，靠近切削区域；右侧支座辅助托持，减少管件悬伸。压杆采用细长导向形式，能够在狭窄空间内传递压紧力，同时避开锯片或铣刀走刀路径。支座外形做了加厚处理，关键受力根部设置圆角过渡，降低反复装夹带来的应力集中。

　　外形与安装边界方面，整体呈低矮开式结构，底座宽度大于上部夹具体高度，压紧后重心落在安装面范围内。底座孔位适合常规工作台槽距，安装时可用T型螺栓或压板固定；上部夹持高度需根据管件直径和刀具行程复核，保证锯片切透管壁时不与底座干涉。抱紧环开口方向朝向装料侧，管件可从侧面放入，不必沿轴向长距离穿入，便于处理带弯头或已焊接附件的车架管。

　　功能特性集中在定位重复、装夹快捷和防压伤三点。管件靠环槽确定中心高度，压杆闭合后限制径向窜动；加工斜槽时，工件轴线与刀具进给方向的夹角由工装姿态保证，不需要每次重新划线找正。对于表面处理后的管材，可在接触位置增加铜皮或尼龙衬垫，模型中保留了金属夹持本体的结构空间，便于后续改造软爪。开槽位置下方留有避让腔，切刀下行不会直接切伤支座。

　　在建模处理上，夹座、抱紧环、压杆和底座分别按独立零件构建，装配关系清晰：底座提供安装基准，立座承受弯曲载荷，环座负责对中，压杆完成锁紧。结构中既有块状承力件，也有圆柱导向件和半圆弧配合面，适合练习工装类产品的实体建模、装配约束和干涉检查。工程应用中，这类支架并不追求复杂自动化，而是以简单可靠的机械约束解决管件斜向加工难题，尤其适合自行车样车制作、管件修配、小批量开槽工序以及教学实训中的夹具结构分析。
