磨机钻台T型槽快速夹紧指夹结构

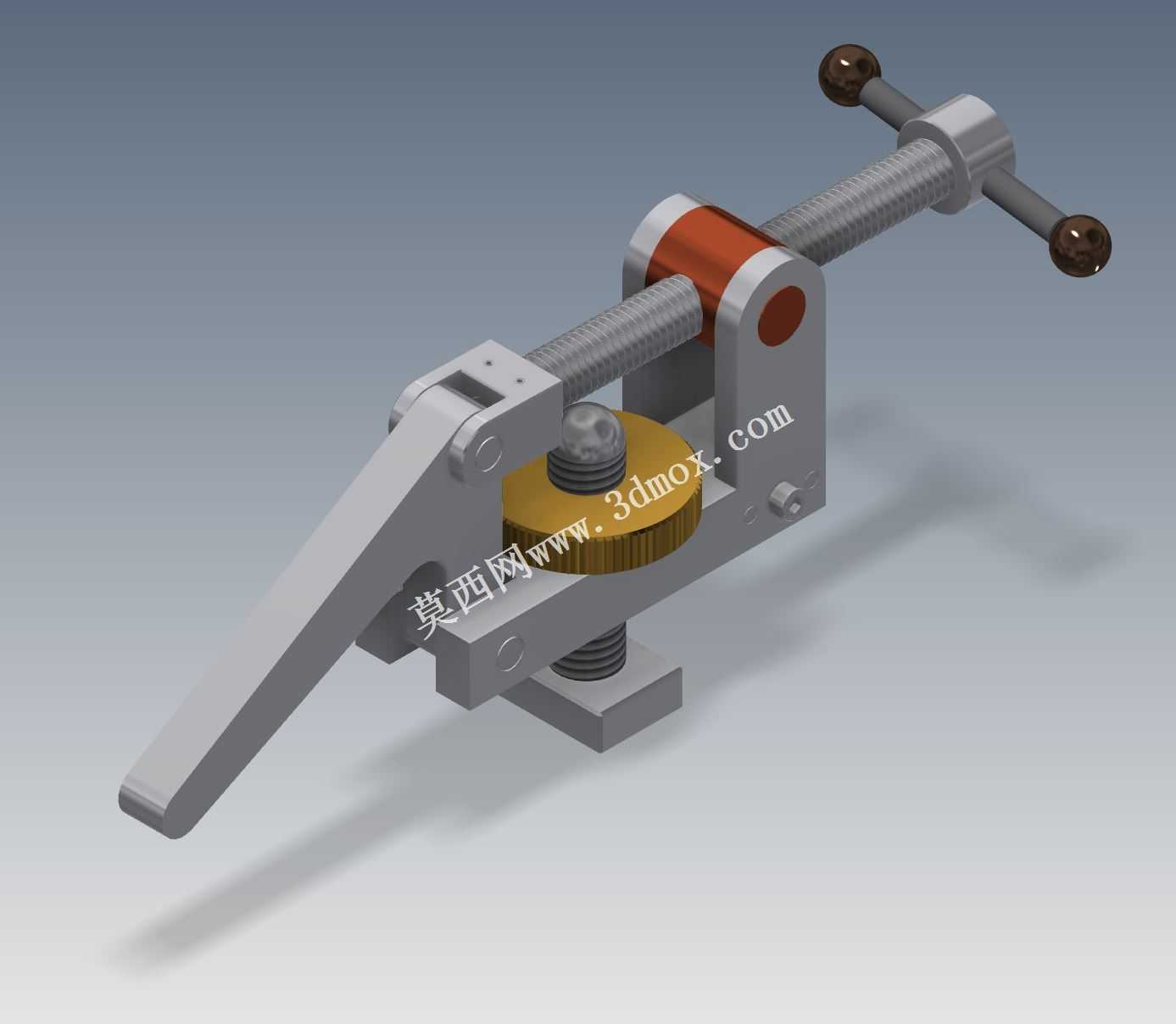

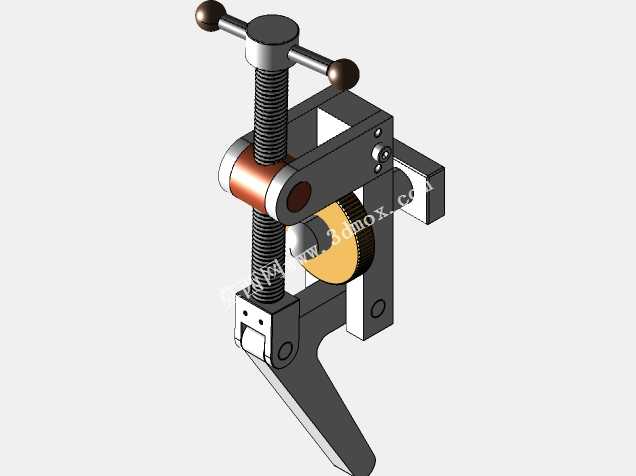

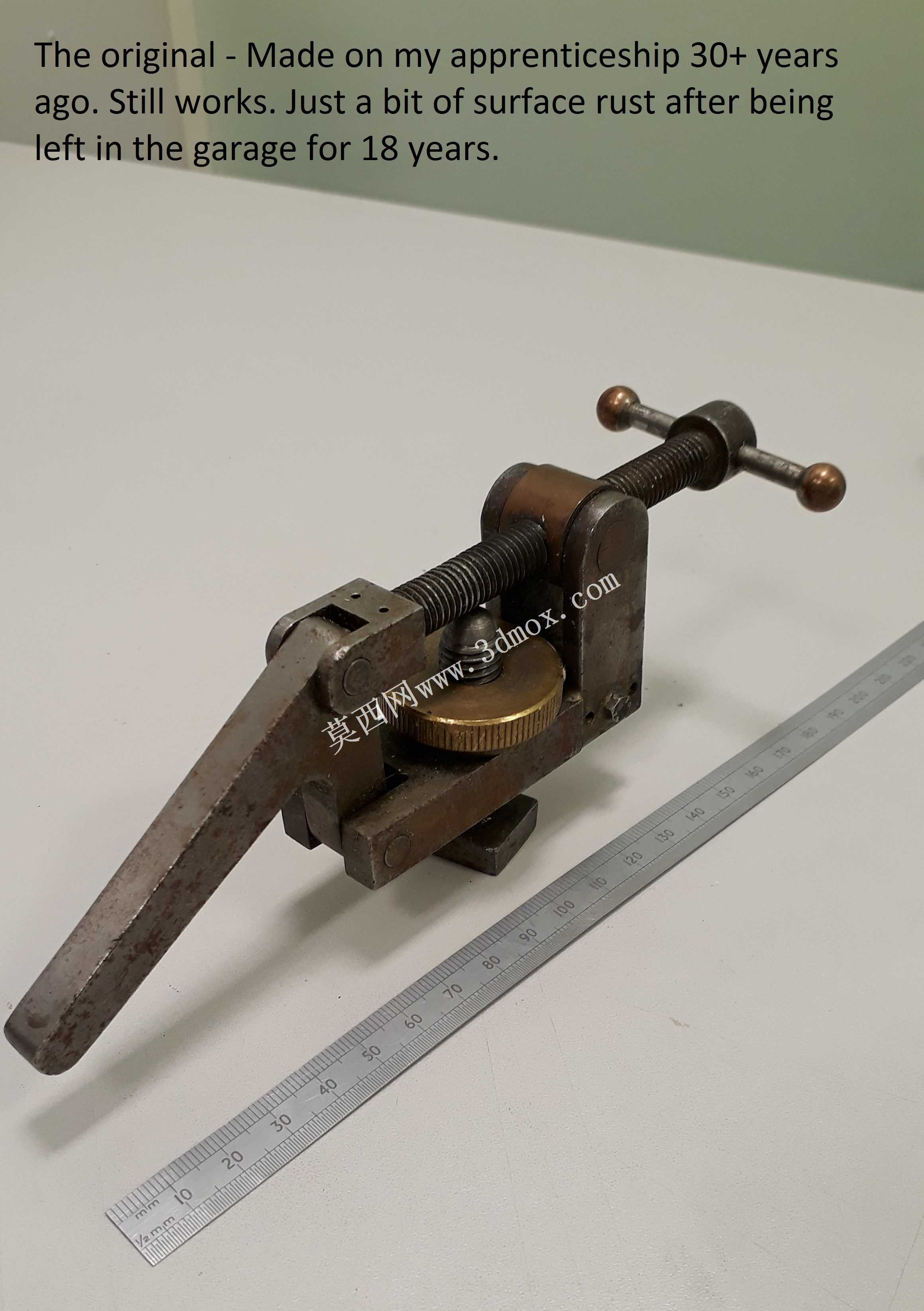

这款指夹是专为磨床、钻床等机加工设备的工作台T型槽配套设计的手动快速夹紧工装，主要用于金属薄板、硬黄铜板材、有机玻璃等薄型工件的装夹固定，在小型零件铣削、钻孔、磨削加工场景中，能够大幅缩短工件装夹的辅助时间，尤其适合学徒技能训练、单件小批量零件加工、教学实训类的机加工作业使用，无需复杂的装夹调试，操作门槛低，装夹动作连贯顺畅。从功能设计来看，该指夹采用螺杆进给配合杠杆压臂的组合结构，前端的压臂采用加长斜向设计，压头位置做了圆弧过渡处理，避免装夹时在工件表面留下压痕，同时压臂的铰接结构可以自适应不同厚度的工件，无需提前调整压块高度；中部的T型滑块结构可以直接嵌入机床工作台的标准T型槽内，沿槽体方向自由滑动调整装夹位置，适配不同长宽尺寸的工件装夹需求；尾部的T型手摇柄采用双球头设计，操作人员转动手柄时受力均匀，螺杆进给的螺距经过优化，既保证足够的夹紧力，又能实现快速进给与退夹，单次装夹动作仅需数秒即可完成。设计思路上，这款指夹优先考虑了手动操作的易用性与装夹的可靠性，整体结构没有复杂的弹性元件或易损件，所有受力部件均采用刚性连接，螺杆与铰接轴的配合间隙经过合理控制，既保证转动顺畅，又避免装夹时出现晃动偏移；压臂的杠杆比经过反复调校，操作人员仅需施加较小的手动力，即可在压头位置产生足够的夹紧力，防止加工过程中工件出现位移、翘边等问题。安装边界方面，该指夹的底部T型滑块适配机加工领域通用的标准T型槽尺寸，无需对现有工作台进行改造即可直接安装使用，整体结构紧凑，安装后不会占用过多工作台面空间，压臂的开合范围覆盖0至20毫米厚度的薄板工件，能够满足绝大多数薄型零件的装夹需求；整体外形采用规整的结构布局，没有突出的尖锐边角，操作过程中不会出现剐蹭风险，各部件的受力路径经过优化，长期使用不易出现变形、滑丝等问题，日常维护仅需定期在螺杆与铰接位置加注润滑脂即可，维护成本极低。在实际加工场景中，这类快速指夹可以配合机床工作台的多个T型槽同时使用，从多个方向对工件进行夹紧固定，针对形状不规则的小型薄板零件，也可以通过调整指夹的安装位置与压臂角度，实现稳定装夹，弥补了普通平口钳无法装夹大尺寸薄板、装夹调整速度慢的不足，是小型机加工工位、教学实训车间非常实用的辅助工装配件。
