划线精准居中打孔用光学中心冲头

　　在钳工划线、钣金加工、小型零件预钻孔定位的日常作业场景里，很多新手都会遇到样冲偏移、钻孔中心跑偏的问题——普通样冲依靠肉眼对准划线交点，敲击时稍有歪斜就会导致后续钻孔位置超差，轻则需要扩孔修正，重则直接导致零件报废。这款光学中心冲头就是针对这类痛点设计的定位工具，核心作用是在已划好的加工十字线、定位交点位置，打出位置精度极高的中心样冲眼，为后续钻孔、铰孔工序提供精准的定位凹坑，避免钻头钻入时打滑偏移。

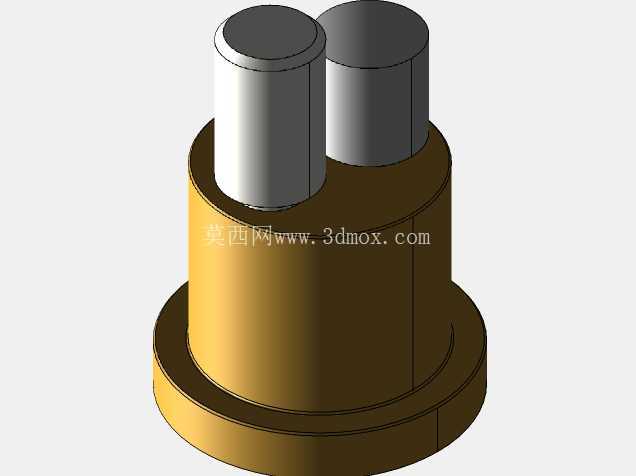

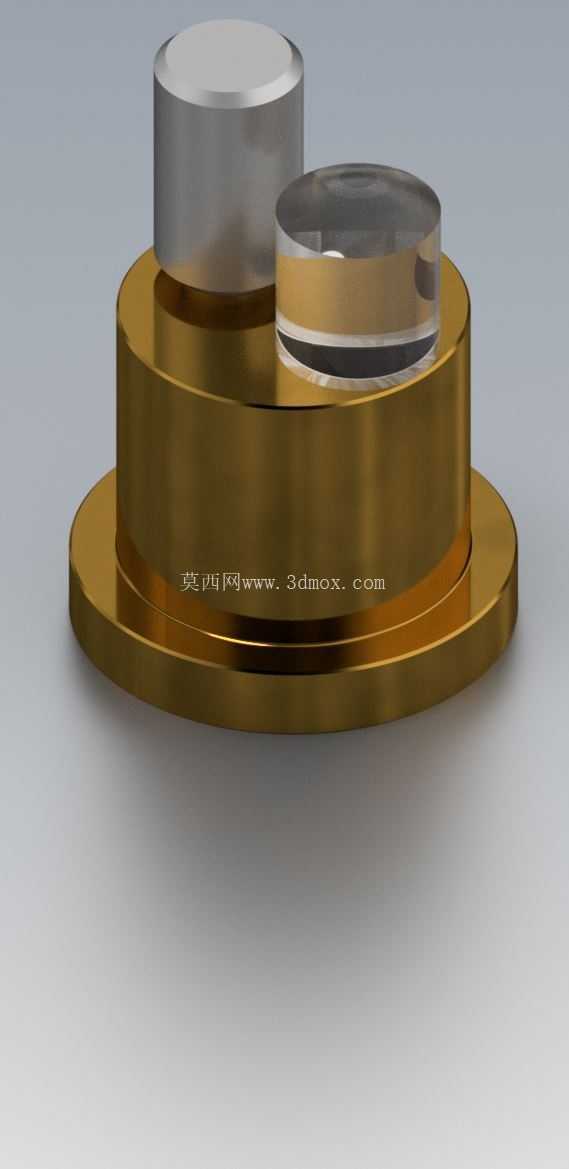

　　从结构设计逻辑来看，这款冲头没有采用传统样冲的单杆尖锥结构，而是采用了同轴双层定位基座加光学对准组件的组合形式。底部的法兰式基座是整个工具的定位基准面，使用时直接贴合在工件待加工的平整表面上，法兰盘的直径设计兼顾了放置稳定性和狭小空间的适配性，不会因为基座过大遮挡周边划线，也不会因为接触面积过小导致放置歪斜。基座上方的同轴凸台一方面作为冲杆的导向套，保证冲头尖部始终垂直于工件表面，避免敲击时冲杆倾斜导致冲眼偏移；另一方面承载了光学对准模块，也就是结构上的透明环形透镜组件，这个组件的光学中心与冲头尖部的运动轨迹完全重合，使用时操作者可以透过透镜直接观察下方的划线交点，当透镜内的中心标记与划线交点完全重合时，就代表冲头尖部已经对准了目标位置，不需要反复挪动调整样冲位置，对准效率比传统肉眼对准提升数倍，对准精度也能控制在极小的公差范围内。

　　冲头的工作部分采用高硬度合金材质，尖部角度经过优化，既能够在敲击时顺利在金属、塑料等常见工件表面打出清晰的定位凹坑，又不会因为尖部过脆导致敲击时崩裂，也不会因为尖部过钝导致冲眼过大、定位精度下降。导向套与冲杆之间采用小间隙配合，冲杆上下运动时没有明显的径向窜动，每次敲击的落点都能保持在光学对准的中心位置，不会出现冲头偏移的问题。旁边的圆柱形结构是冲头的敲击受力端，端面做了平整硬化处理，承受手锤敲击时不会出现卷边、变形的问题，长期使用也能保持端面平整，避免敲击时受力偏斜。

　　从安装和使用边界来看，这款工具不需要额外的固定安装，属于手持便携式工具，整体高度控制在单手握持舒适的范围内，重量分布集中在底部基座位置，放置在工件上时能够依靠自身重量保持稳定，不需要额外施加向下的压力就能保持位置不偏移。适用的工件场景覆盖了常见的机械加工划线定位、钣金件钻孔定位、电子元器件安装孔定位、模型制作精密打孔等多个场景，不管是钳工实训的基础作业，还是小型精密零件的加工定位都能适用。对于学徒阶段的操作者来说，这款工具能够大幅降低中心定位的操作难度，不需要长期练习肉眼对准的技巧就能打出高精度的中心冲眼，减少因为定位失误导致的零件报废；对于经验丰富的钳工来说，也能提升划线定位的作业效率，减少反复调整样冲位置的时间。

　　在实际使用过程中，只需要先在工件表面划好待加工孔位的十字定位线，将冲头底部基座平放在工件表面，调整位置让光学组件的中心标记与十字线交点完全重合，一只手扶住冲头的基座部分保持位置稳定，另一只手用手锤敲击顶部的受力端面，一次敲击就能打出位置精准的中心冲眼，不需要多次补冲调整。冲头的透镜组件做了防刮耐磨处理，日常使用中接触工件表面、轻微磕碰都不会留下划痕影响对准视线，整体结构没有复杂的活动部件，维护简单，只需要定期清理导向套内的金属碎屑，保证冲杆活动顺畅即可，长期使用的稳定性非常好。和传统的普通样冲相比，这种带光学对准的中心冲头不需要操作者依靠经验判断冲头尖部与划线的相对位置，从结构上避免了人眼观察的视差误差，哪怕是没有太多操作经验的新手，也能快速打出位置精度符合要求的中心冲眼，在批量小件的钻孔定位作业中，能够有效降低定位工序的时间成本，减少因为定位偏差导致的后续加工误差。
