液压伺服齿轮渐开线跟踪加工机构

该机构主要应用于齿轮精密加工生产场景，覆盖齿轮制造全流程中齿形精加工、齿端倒圆、棱边倒棱的核心工序环节，是齿轮量产线中保障齿形精度、去除加工毛刺、优化齿边应力状态的核心执行机构，可适配圆柱直齿轮、斜齿轮等多种常见齿形零件的加工需求，在汽车变速器齿轮、工业减速机齿轮、精密传动齿轮的生产环节中有着广泛的应用空间。

从实际用途来看，该机构通过液压伺服系统的高精度位移控制，实现加工头对齿轮渐开线齿廓的实时跟踪，在加工过程中可始终保持加工执行端与齿面的恒定接触压力与精准相对位置，避免传统刚性加工中出现的过切、欠切问题，既可以完成齿形的精修加工，也可以针对齿轮棱边完成均匀的倒圆、倒棱处理，有效消除齿轮热处理后的棱边应力集中，降低齿轮啮合过程中的异响与磨损，大幅提升齿轮副的传动平稳性与使用寿命。

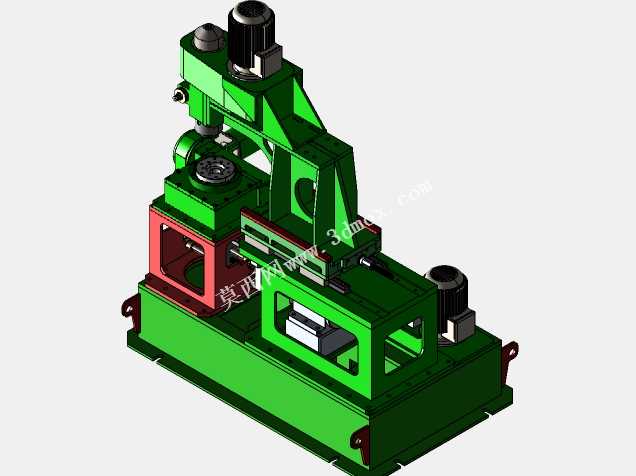

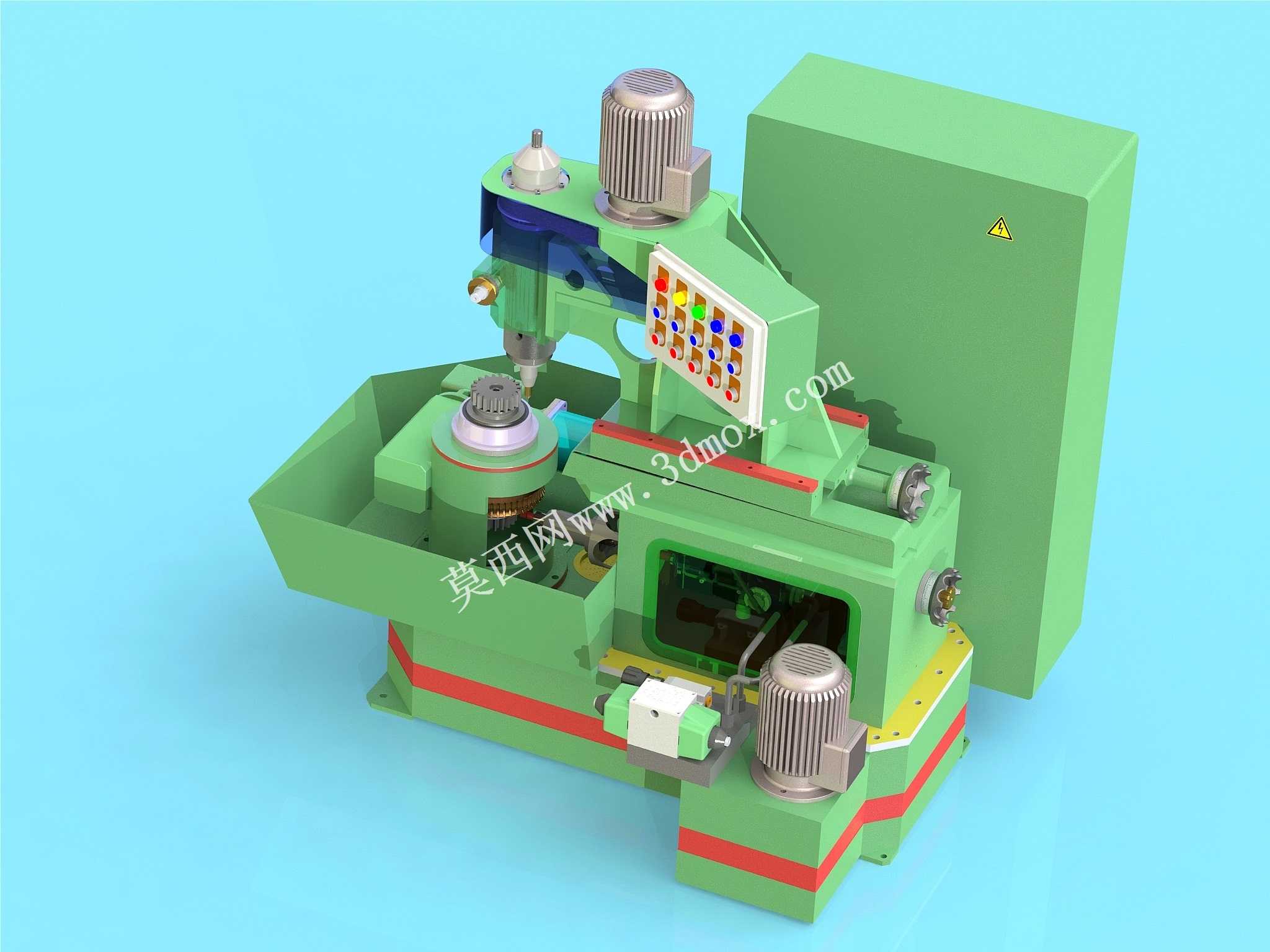

在功能特性上，该机构采用双轴伺服驱动配合液压恒压进给的结构设计，竖直方向的加工主轴可实现Z向的高精度进给与压力自适应调节，水平方向的跟踪滑台可随齿轮转动过程中渐开线的轨迹变化做实时随动，底部的齿轮装夹工位可适配不同直径规格的齿轮装夹定位，机架采用整体箱式焊接结构，经过时效处理后可有效抵消加工过程中的振动，保障加工过程的稳定性。机构的驱动单元采用分体式布置，将动力源与执行加工端做刚性连接，减少传动间隙带来的跟踪误差，整体传动链短、响应速度快，可满足高速加工状态下的轨迹跟踪精度要求。

从设计思路来看，该机构优先保障渐开线轨迹跟踪的精度与运行稳定性，整体采用框架式对称结构布局，将受力较大的加工主轴单元布置在机架重心位置，降低偏载带来的结构变形；跟踪滑台采用线性导轨导向，配合滚珠丝杠传动，保障水平方向的运动平顺性；液压系统集成在机架底部的箱型腔体内，既可以缩短液压管路长度提升响应速度，也可以通过机架的厚重结构吸收液压系统运行的振动，同时降低整体设备的占地面积。

在外形尺寸与安装边界上，该机构整体采用立式布局，底部安装底座设置有标准化的吊装孔与地脚安装位，可直接固定在车间硬化地面或者配套加工生产线的安装平台上，整体宽度适配常规工业车间的设备通道尺寸，安装时仅需预留侧面的维护操作空间与上下料空间即可，不需要额外做特殊的地基处理；各运动单元的行程覆盖常规中小模数齿轮的加工尺寸范围，安装接口可适配主流的齿轮加工机床的配套工位，既可以作为独立的齿轮精加工单元使用，也可以集成到齿轮加工自动生产线中作为倒棱、精修工序站使用。
