移动机器人导航系统电机控制电路板

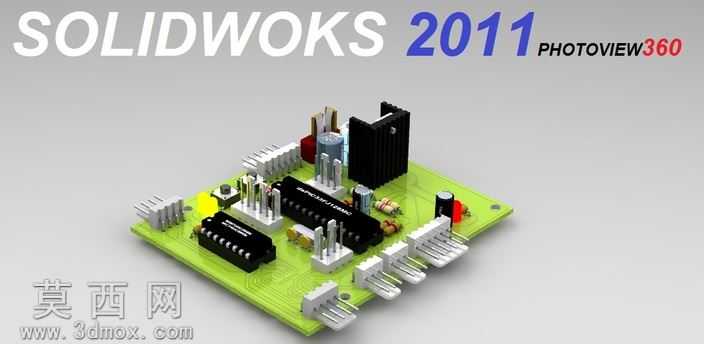

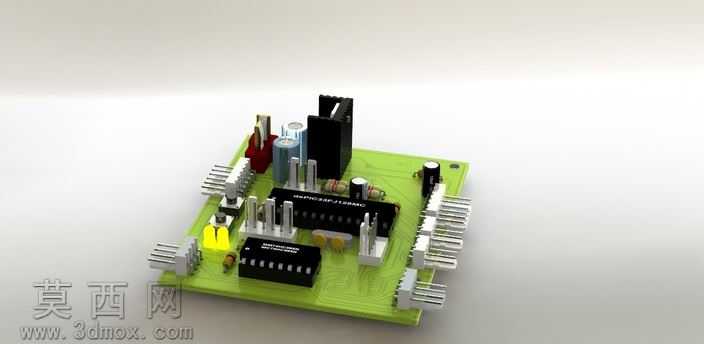

本模型为移动机器人导航系统配套的电机控制模块电路板三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循电子电路硬件的实际生产装配逻辑，对板载所有元件进行1:1等比例还原。模型主体以FR-4环氧玻纤基板为基础载体，建模时精准还原了PCB板的厚度、边缘倒角以及板上的安装定位孔位，确保结构尺寸与实际加工要求完全匹配。板载元件建模覆盖了核心控制芯片、直插式电解电容、陶瓷电容、功率散热片、接线端子排、拨码开关、发光指示灯、稳压模块等全部元器件，针对不同元件的材质特性分别赋予了对应的材质属性：基板采用哑光绿色阻焊层材质，模拟真实PCB板的磨砂质感；金属引脚、散热片赋予抛光金属材质，还原金属件的反光特性；电解电容外壳采用黑色哑光塑料材质，顶部防爆纹做了精细的凹凸结构处理；接线端子的塑料基座与金属接片分别赋予绝缘塑料与镀锡金属材质，区分不同部件的视觉差异。建模过程中对元件的排布逻辑完全遵循实际电路的布局规则，功率元件与散热片的装配位置精准对应，高低压元件之间预留了符合安全规范的间距，接插件全部布置在板边便于外部接线，整体布局规整合理。渲染阶段采用柔和的工作室漫反射光照环境，调整材质的粗糙度、反射率参数，让不同材质的质感区分清晰，既还原了电子硬件的真实视觉效果，也清晰展现了板上各元件的结构形态与装配关系。该模型完整还原了电机控制模块的硬件结构形态，可用于移动机器人导航系统的结构装配验证、硬件布局演示、教学展示等场景，建模过程中对元件干涉、装配间隙都做了校验，确保各部件之间无结构冲突，符合电子硬件的实际装配要求。
