室外地下式湿式消火栓安装结构三维设计

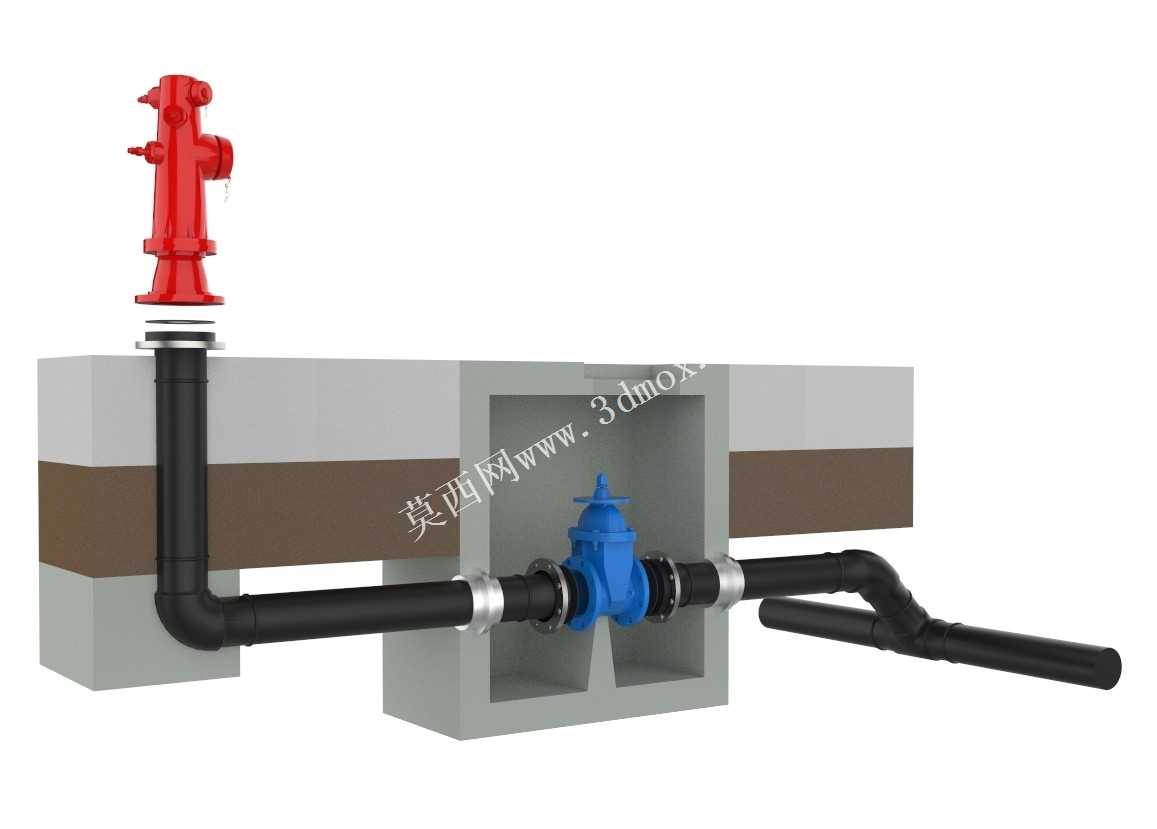

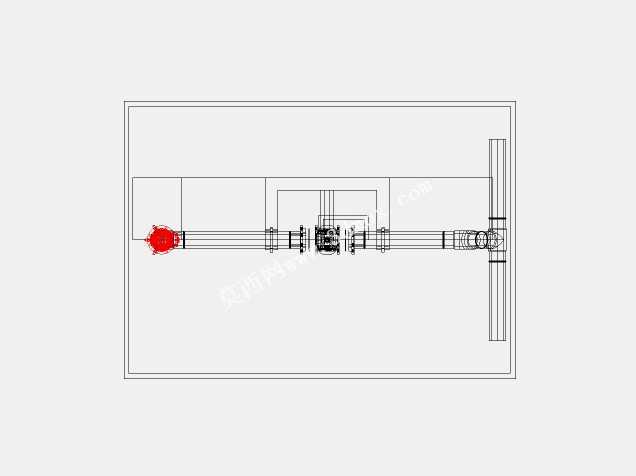

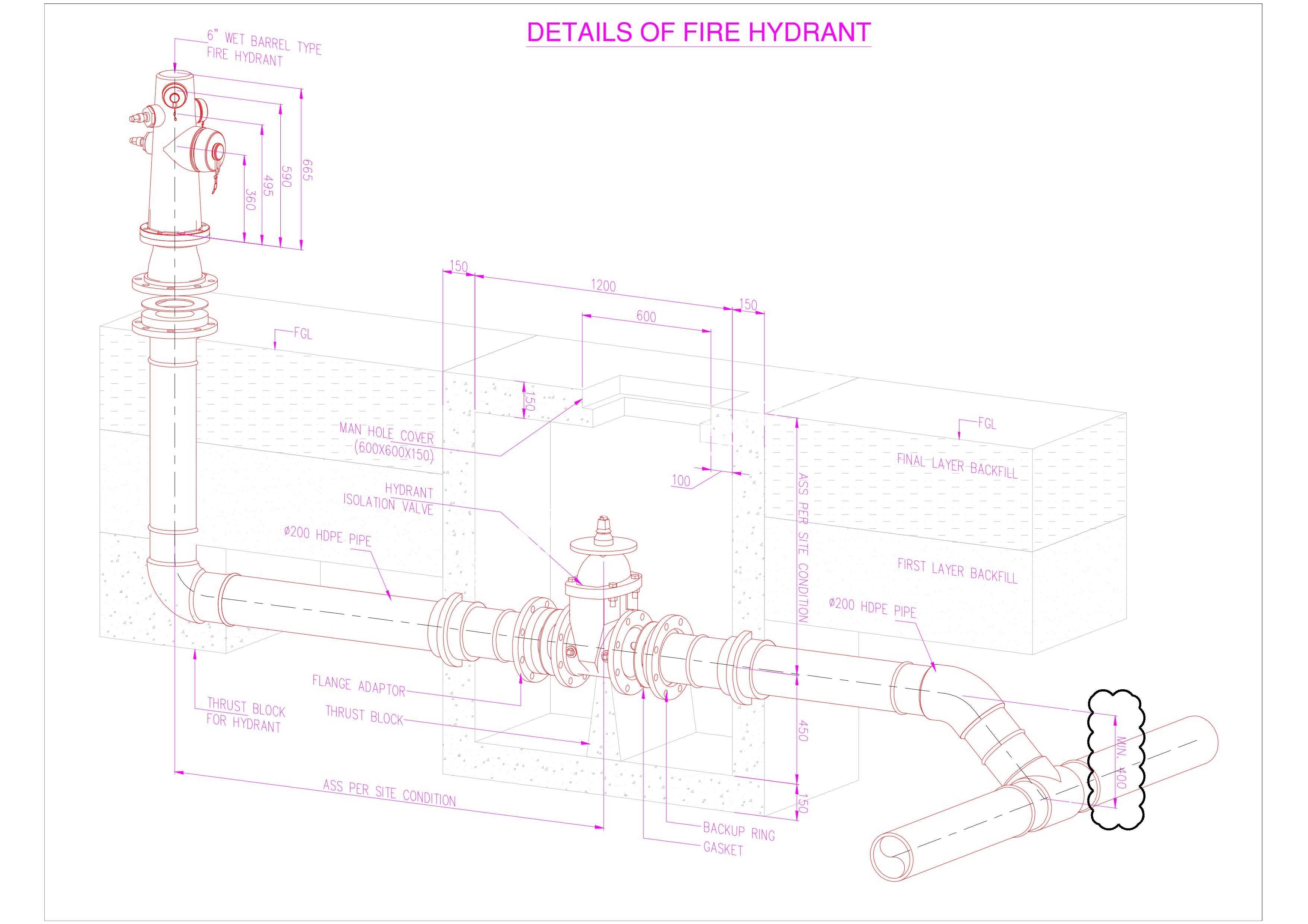

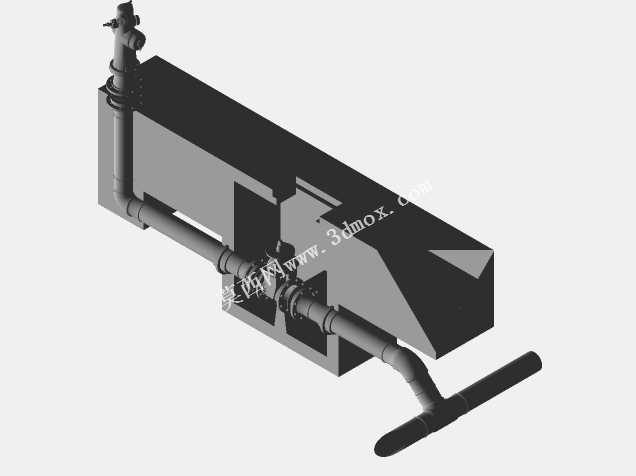

这套三维设计完整还原了室外湿式消火栓的地下安装全流程结构，主要应用于城镇市政道路、工业园区、居民小区、商业综合体等室外区域的消防供水系统布设场景，是室外消防给水系统中最核心的取水设施，能够在火灾发生时为消防水带、消防车提供稳定的高压水源，保障初期火灾扑救与持续灭火作业的供水需求。从实际用途来看，该结构采用湿式设计，管道内长期充满有压水，开启阀门后即可快速出水，相较干式系统响应速度更快，适配常年环境温度不低于4摄氏度、无极端冻害风险的大部分南方地区，也可通过加深埋深适配北方部分防冻要求较低的区域。在功能特性上，整套结构包含地上外露的消火栓本体、地下弯管衔接段、主控闸阀、进出水干管、阀门检修井室几个核心部分，消火栓本体采用顶部外露设计，接口高度符合日常操作需求，配备两个不同规格的出水接口，可同时适配多支消防水带或消防车取水作业；主控闸阀设置在专用混凝土检修井室内，便于日常维护、故障检修时切断管路水源，无需关停整条供水干线；管道衔接处采用法兰与密封件组合连接，保障管路承压能力与密封性能，避免长期埋地出现渗漏问题。设计思路上，整套结构优先考虑安装便捷性与后期运维便利性，管道走向采用90度弯管垂直衔接地上消火栓与水平供水干管，减少不必要的管路弯折带来的水头损失；检修井室采用钢筋混凝土预制结构，预留足够的阀门操作空间，运维人员下井即可完成阀门启闭、密封件更换等常规操作；埋地管道的敷设深度匹配当地冻土线与路面荷载要求，上方回填层与路面结构层做分层处理，避免路面荷载直接作用于管道造成变形破损。从安装边界来看，地上消火栓本体外露高度满足操作与防撞要求，距离路边、建筑物外墙的距离符合消防规范布设要求；地下井室的平面尺寸预留足够操作余量，管道与井壁之间预留密封间隙，避免井室沉降对管道造成剪切破坏；进出水干管的衔接端预留标准法兰接口，可直接对接市政环状供水管网，无需额外定制转接构件，能够有效降低现场施工的适配难度，提升安装作业效率。
