K-9型火箭推力矢量控制装置结构设计

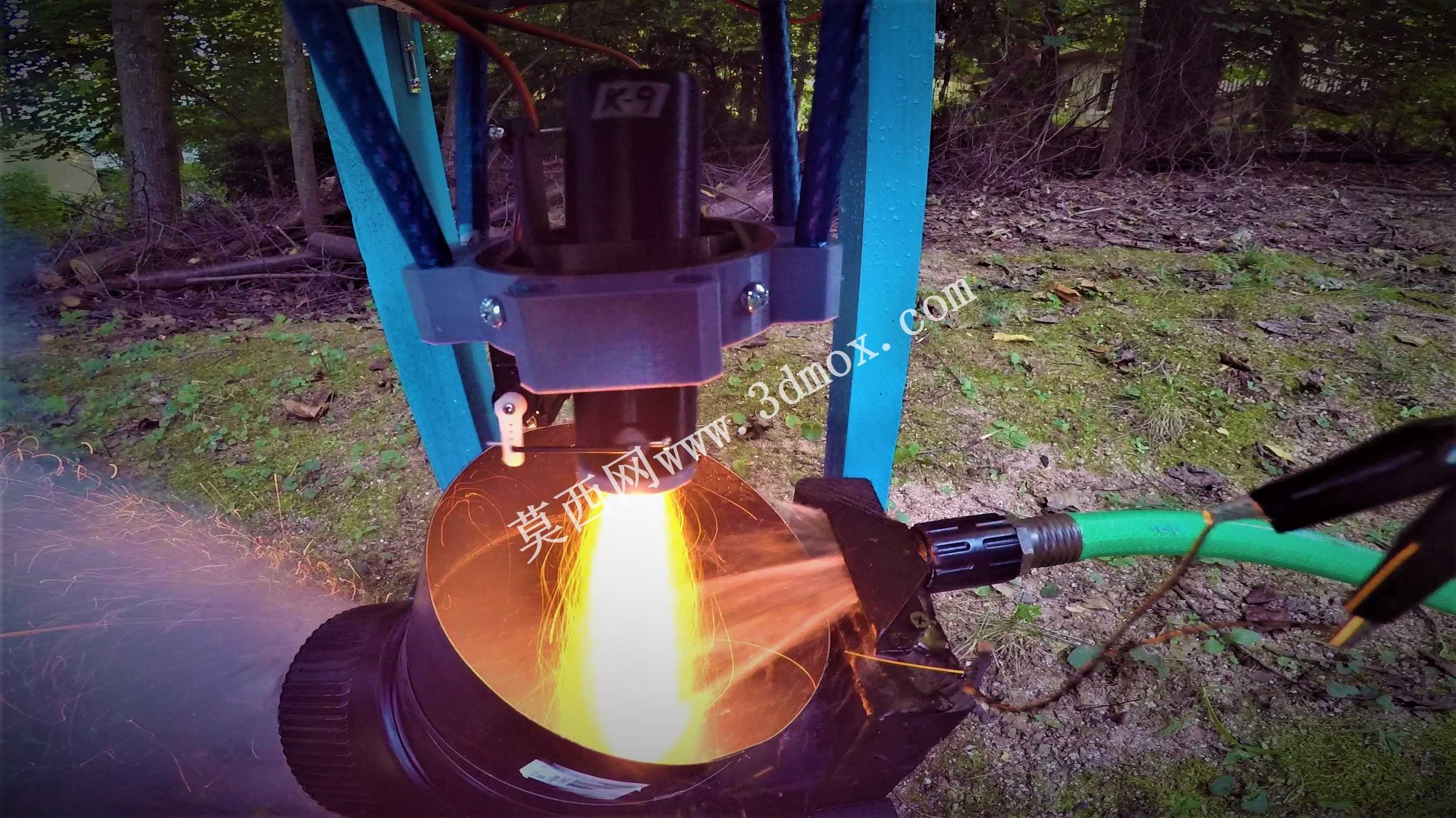

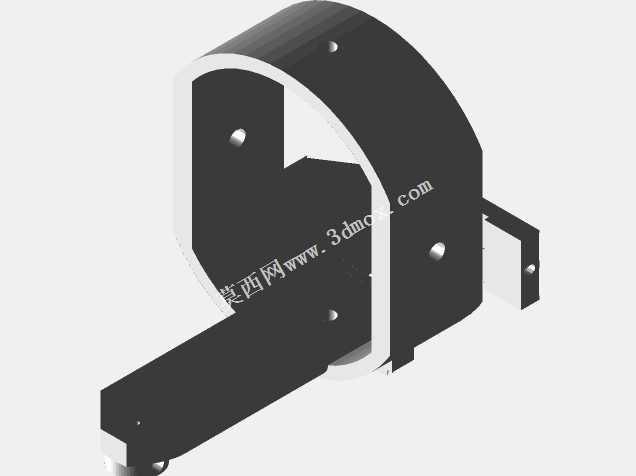

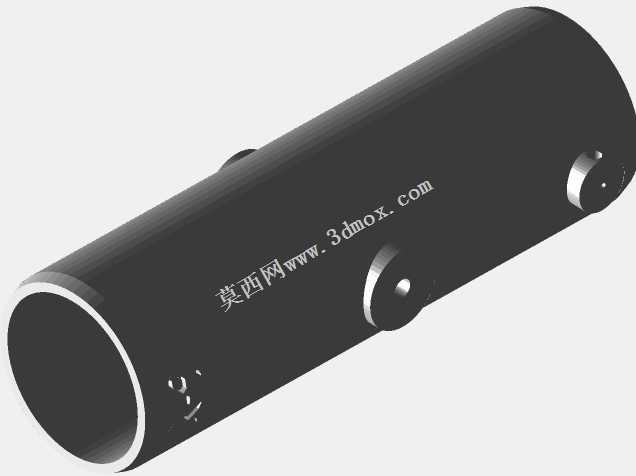

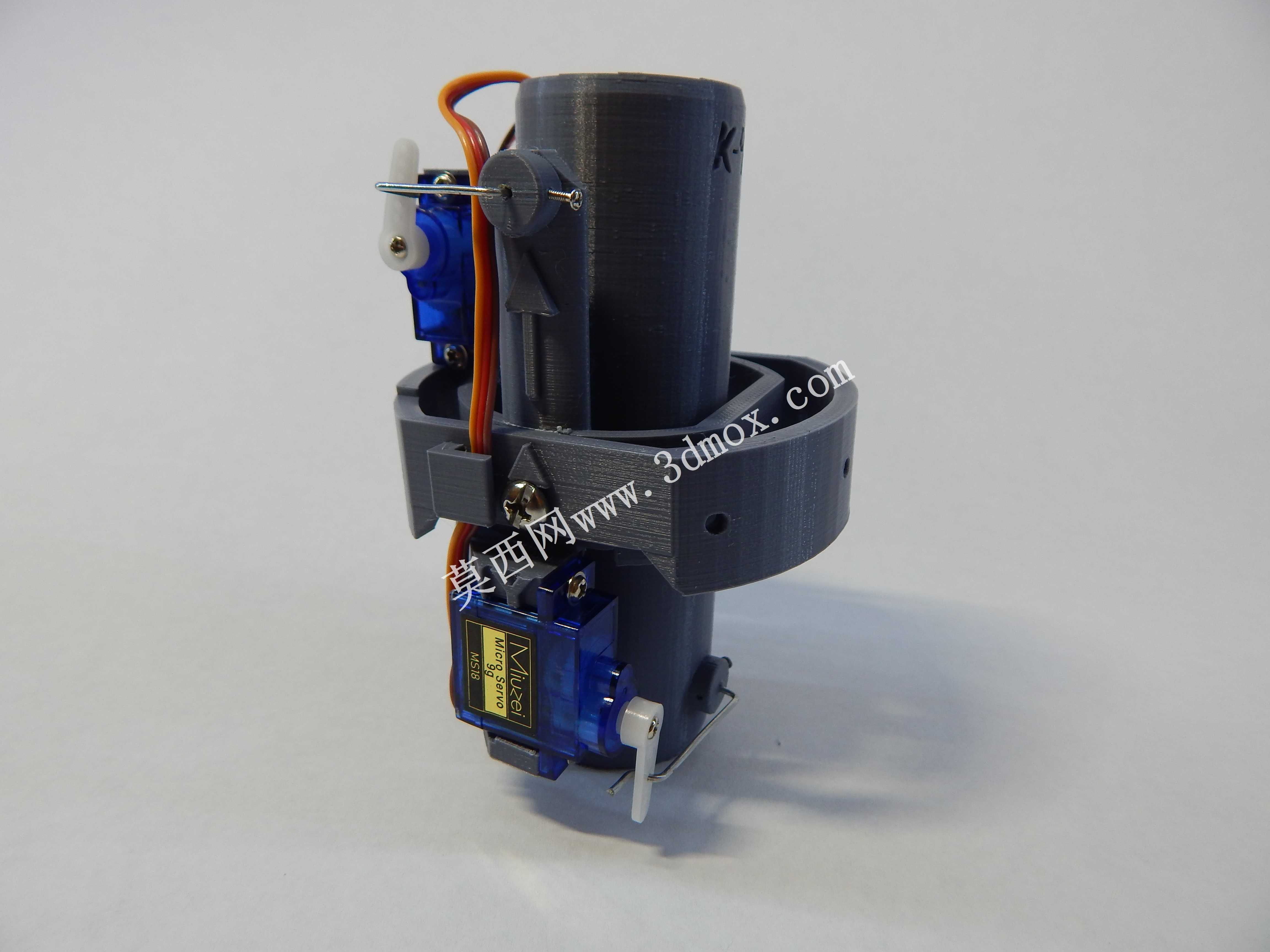

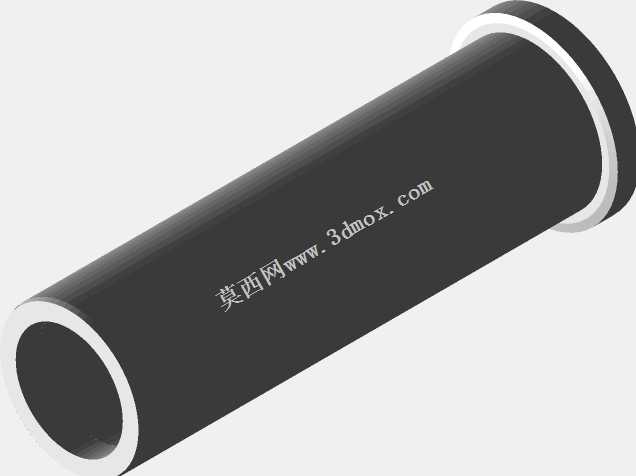

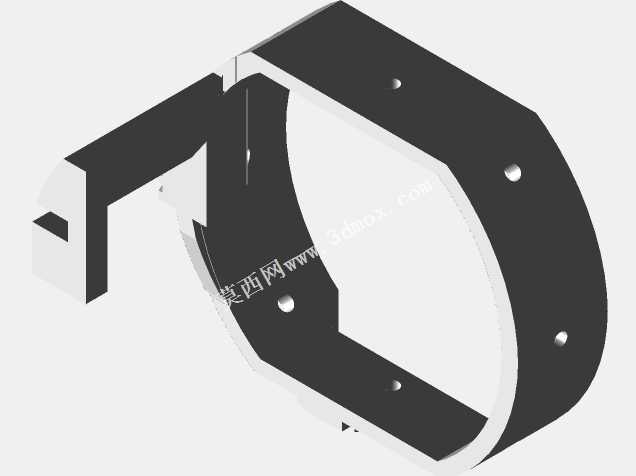

该装置属于小型火箭推力矢量控制核心执行机构，主要应用于业余探空火箭、小型试验火箭的飞行姿态控制场景，通过实时调整火箭发动机喷流方向，为箭体提供俯仰、偏航通道的控制力矩，解决无控火箭飞行过程中受气流扰动、推力偏心影响出现的弹道偏移问题，保障火箭沿预设弹道稳定飞行，可适配固体燃料小型火箭发动机的安装使用需求。装置整体采用环抱式安装框架结构，主体支撑框架选用高强度轻质金属材质加工，通过对称分布的紧固点位与火箭发动机壳体刚性连接，安装边界可适配常规直径小型固体火箭发动机的舱段尺寸，框架上部预留了舵机安装位与走线槽，下部设置喷管偏转活动空间，整体结构紧凑，不会额外占用过多箭体内部载荷空间，同时兼顾结构强度与轻量化需求，降低箭体起飞段的死重占比。功能层面，该装置采用双轴联动偏转设计，通过两个独立的线性执行机构带动发动机喷管做万向角度偏转，可实现喷管在一定锥角范围内的任意方向矢量调整，响应速度快、偏转角度控制精度高，能够配合箭载飞控系统输出的控制信号实时调整推力方向，在火箭动力飞行阶段持续修正姿态偏差，仅用于主动稳定阶段的姿态控制，不具备制导功能。设计思路上，整套结构采用模块化拆分设计，所有连接点位均采用标准紧固件装配，便于加工制作与快速拆装维护，执行机构与支撑框架之间设置了耐磨缓冲衬套，减少高频偏转过程中的结构磨损，延长装置工作寿命，喷管连接部位采用耐高温密封结构，避免发动机高温燃气窜入控制机构舱段损坏电子元器件，走线槽做了圆角钝化处理，防止飞行过程中振动磨损线缆绝缘层。装置的偏转执行端做了力臂优化设计，在满足偏转角度行程要求的前提下，尽可能缩短执行机构输出端到喷管铰接点的力臂长度，降低执行机构所需输出扭矩，可选用常规小型大扭矩舵机作为驱动源，降低整套控制系统的硬件成本，适配业余火箭研发、高校航天类科创竞赛的小型火箭制作需求，安装时仅需将框架套接固定在发动机舱段对应位置，连接执行机构控制线与飞控系统即可完成装配，无需对箭体原有结构做大规模改动，适配性较强。
