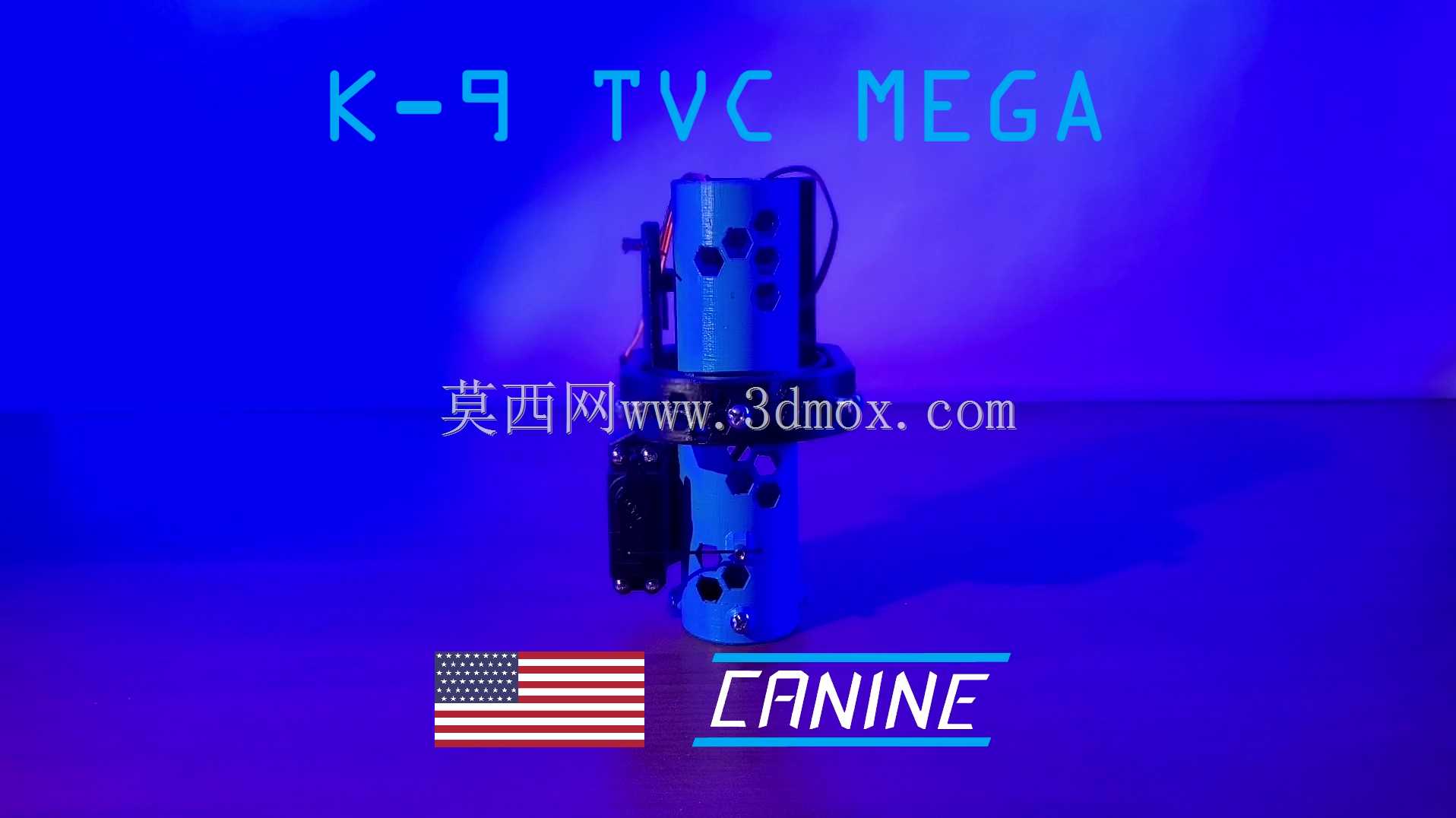

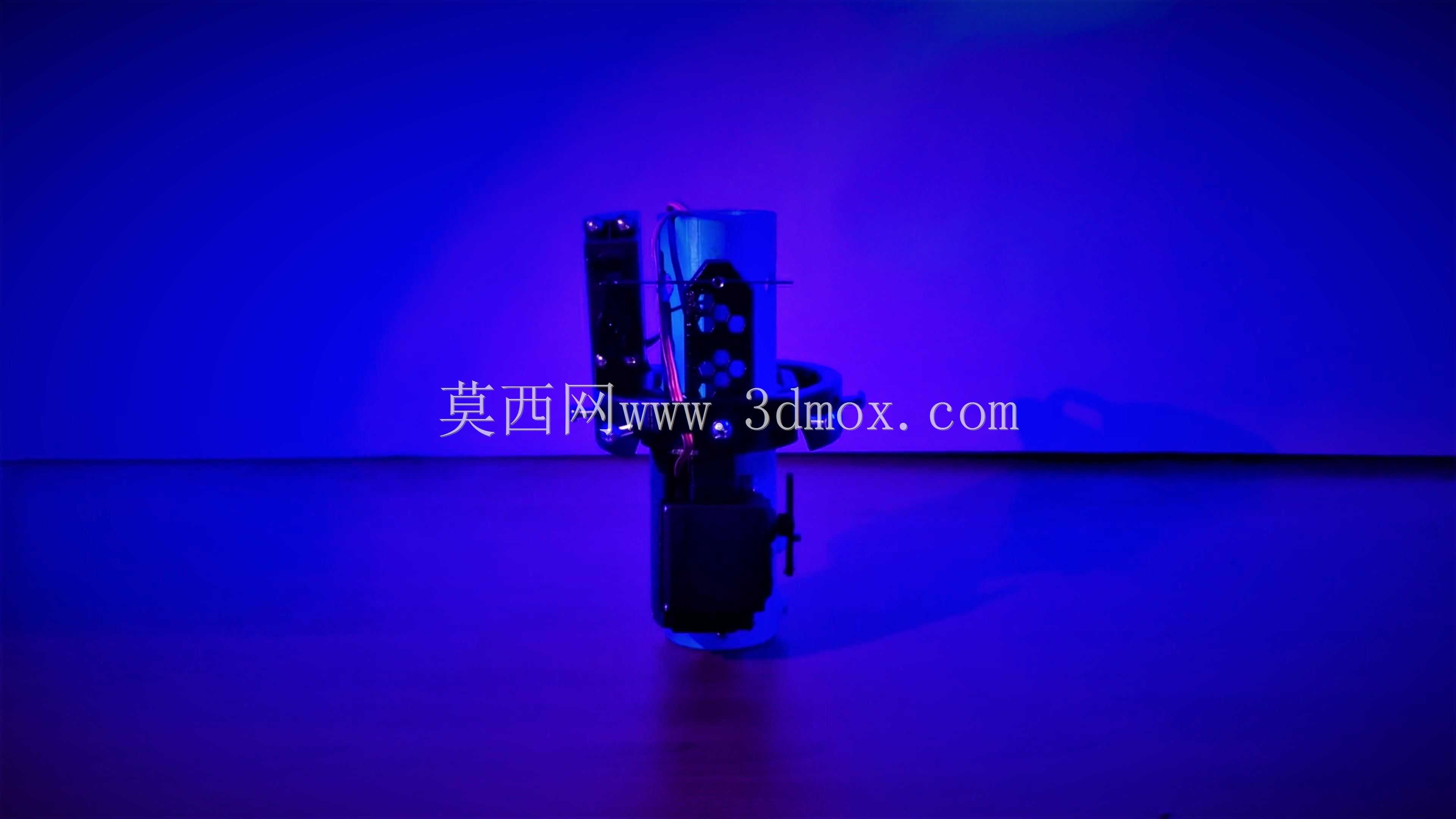

38毫米推力矢量控制云台结构设计

　　在小型探空火箭、模型火箭的姿态控制场景中，推力矢量控制机构是决定飞行轨迹精度、姿态稳定性的核心执行部件，这款适配98毫米直径箭身的38毫米推力矢量云台，正是针对中小口径固体火箭发动机的姿态调整需求开发的结构方案。不同于传统舵面姿态控制依赖空气动力的局限，该云台直接作用于发动机喷管的偏转方向，在火箭低速起飞段、高空稀薄空气环境下依然能输出足够的姿态控制力矩，避免低动压下舵效不足导致的姿态失稳问题，适配业余探空实验、高校航天模型赛事、小型火箭技术验证等多个应用场景。

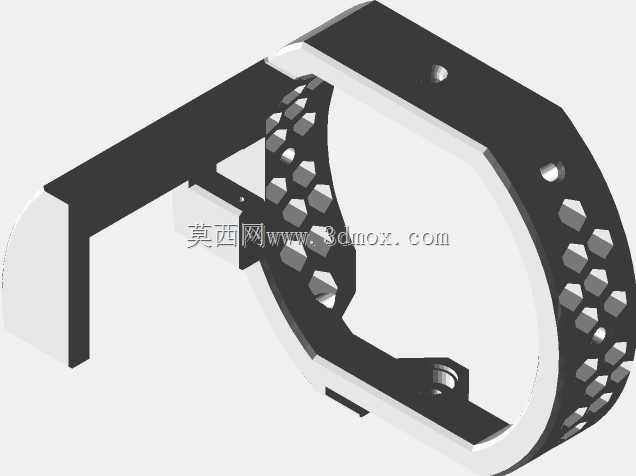

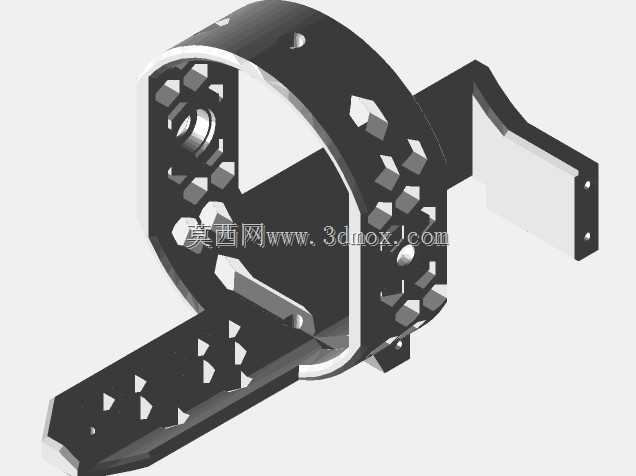

　　从功能特性来看，该云台采用双轴偏转结构设计，可实现喷管在俯仰、偏航两个通道的独立角度调整，偏转角度范围覆盖常规火箭姿态修正所需的±8度区间，足够应对起飞段风扰、发动机推力偏心、箭体质心偏移带来的姿态偏差。结构上采用分体式夹持设计，上端对接箭身承力舱段，下端通过卡箍结构固定38毫米直径的固体发动机壳体，夹持接触面预留防滑纹理与定位销孔，避免发动机工作时的高频振动导致连接松动，同时保证喷管偏转中心与云台回转中心重合，减少偏转过程中的推力损失。

　　设计思路上，该结构充分考虑了实验类火箭的加工与装配便利性，所有非承力部位都做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低整体结构重量，减少火箭起飞段的死重占比。云台的偏转驱动采用直连式舵机安装位，预留标准航模舵机的安装孔位与摇臂连接接口，无需额外定制传动零件，使用者可根据自身推力等级匹配对应扭矩的数字舵机，降低实验阶段的零件采购与加工成本。考虑到固体发动机工作时的高温传导问题，云台靠近喷管的一侧预留了隔热层安装间隙，可填充陶瓷隔热棉或加装隔热挡板，避免高温传递到舵机与电子舱段导致器件失效。

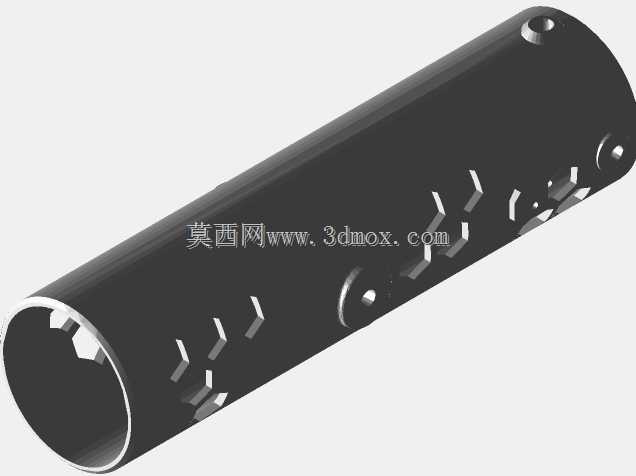

　　从安装边界与尺寸配合来看，该云台整体外径与98毫米箭身直径完全匹配，装配后不会出现突出箭身的结构，避免飞行过程中产生额外的气动阻力。上端对接面采用标准的箭身连接止口，止口深度5毫米，配合周向均布的4个M3螺丝孔实现与箭身舱段的可靠连接，安装时无需额外加工转接法兰，可直接适配市面上主流的98毫米口径模型火箭箭体管材。下端的发动机夹持位内径严格匹配38毫米标准模型火箭发动机壳体外径，夹持段长度32毫米，既能保证足够的夹持力抵抗发动机工作时的轴向推力，又不会过度遮挡发动机壳体影响点火线的布置与安装。云台整体的轴向长度控制在65毫米以内，不会过多占用箭身内部的有效载荷空间，给飞控系统、降落伞舱、载荷舱留出足够的布置余量。

　　在实际使用场景中，该云台需要配合飞控系统的姿态解算数据工作，飞控通过采集IMU的角速度、加速度数据，实时计算出当前姿态与目标轨迹的偏差量，输出对应PWM信号控制舵机带动喷管偏转，通过改变推力方向产生修正力矩，让火箭始终保持预设的飞行姿态。相较于同类型的TVC云台结构，该方案在测试阶段就重点优化了偏转间隙问题，所有回转部位都采用紧配合的销轴连接，减少舵机动作的空程，提升姿态控制的响应速度与控制精度，避免间隙过大导致的飞行姿态振荡问题。同时结构上做了模块化拆分，所有零件都可单独拆卸更换，若实验过程中出现喷管烧蚀、结构损坏的情况，无需更换整个云台，仅需替换对应损坏零件即可，大幅降低重复实验的成本。

　　需要注意的是，该结构目前处于测试验证阶段，尚未经过大推力长时工作的可靠性验证，在实际使用前需要根据自身选用的发动机推力参数，对关键承力部位做强度校核，必要时增加加强筋或更换更高强度的加工材料，同时要配合地面点火试车验证云台的高温耐受性与结构可靠性，确认偏转动作顺畅、连接结构无松动后再进行飞行实验，避免飞行过程中出现结构失效导致的发射事故。
